大電流功率電感器 插件型 (TC1213)
(TC1213) 功率大電流電感器 - 產品簡介
強大高效的大電流功率電感器(TC1213)，用於電源電路，具有高能量密度。
<
>
德鍵 TC1213 系列小型固定電感器是將漆包線或絲包線直接繞在棒形、工字形、或王字形等磁芯上，外表裹覆環氧樹脂封裝在塑料殼中。
TC1213 大電流功率電感器，採用高定格電流設計，具有大電流低直流阻抗、散熱性佳、可靠性佳、體積小、重量輕、結構牢固（耐振、耐衝擊）、防潮性好、安裝方便、規格多樣化可供選擇等優點。
德鍵 TC1213 功率系列大電流電感器均符合 RoHS 規範，Lead-Free 無鉛標準，使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸，感量範圍齊全，可依客戶的需求製造，若需特殊規格型式，請與德鍵業務聯系。
下載 PDF 版本: 大電流功率電感器 (TC1213)。
特性 :
- 大電流低直流阻抗。
- 散熱性佳、可靠性佳。
用途 :
- 個人電腦之主機板，筆記型電腦之主機板。
功率大電流型 (TC1213) 結構及尺寸

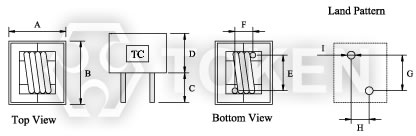

功率大電流電感器(TC1213) 尺寸圖 |
||||||||||||||||
| 型號 | A(max) | B(max) | C ± 1.0 | D(max) | E(Ref.) | F(Ref.) | G | H | I | |||||||
| TC1213 | 14.0 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |||||||
| TC1213A | 14.0 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |||||||
| TC1213B | 14.5 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |||||||
- 備註：可依客戶特殊需求設計。
(TC1213) 特性規格
| 產品料號 | 電感值(µH) | 測試頻率(KHz) | 直流阻抗 (Ω)(max) | 瞬間電流 (A) (max) | 溫昇電流 (A)(max) |
| TC1213 - R68N | 0.68 | 100 | 0.0015 | 40.00 | 20.00 |
| TC1213A - R33N | 0.33 | 100 | 0.0015 | 40.00 | 20.00 |
| TC1213B - 1R0N | 1.00 | 100 | 0.0015 | 35.00 | 20.00 |
- 測試頻率：100KHz / 0.1V。
- 操作溫度：-40°C ~ +85°C。
- 感量下降 = 10% typ. 在峰值電流。
- ΔT=40°C 在 Irms 溫升。
功率大電流型 (TC1213) 料號標識
| TC1213B | - | 1R0 | N | ||||||||||||||
 | | | |||||||||||||||
|
|
|
|||||||||||||||
