長引線被釉功率線繞電阻 (DRB16) 系列

(DRB16) 長引線線繞被釉電阻 - 產品簡介

德鍵 RoHS 長引線被釉線繞電阻器,立式引線及水平引線易與安裝,結構簡單。

< >
  • 長引線功率被釉線繞電阻 - DRB16 系列

德鍵電子長引線被釉線繞功率電阻器 (DRB16) 系列,提供立式及水平引線兩種安裝方式,具有競爭力的價格,阻值範圍從 1Ω 到 10KΩ,功率範圍從 3W ~ 20W。於最高工作電壓 120V 到 750V,尺寸與行業標準匹配。

立式及水平引線型玻璃釉繞線電阻器是將電阻線繞在無性耐熱瓷體上,表面塗以耐濕、耐熱、無腐蝕之不燃性塗料(如硅樹脂,環氧樹脂,水泥,釉瓷等),保護而成。其特點為:溫度係數小、耐熱性優、質輕、低雜音、耐過負載、阻值經年變化率小、比傳統線繞功率電阻具有更優越的熱傳輸特性,德鍵電子被釉長引線繞線電阻器器符合RoHS規範,無鉛標淮,產品使用無鉛標誌。

德鍵推出玻璃釉電阻器 (DRB16) 用以替代傳統直接塗裝電阻本體的漆料,因無法承受的熱應力而引起的電阻"高體溫"。(DRB16) 提供耐用的無鉛玻璃釉塗層,允許線繞電阻器保持特硬的塗層,可工作在高溫環境下。全焊接結構加強了機械完整性。

德鍵的功率型 (DRB16) 線繞系列是最佳的選擇,當成本、質量、和可靠性是關鍵因素時。適用於計算機、通信、和工業應用中。(DRB16) 符合 RoHS 標淮,可提供 Ayrton Perry 無感線繞應用要求。

(DRB16) 系列生產週期為 5-7 天,廣泛用於電動工具、開關應用、電源,焊接機、高電壓應用、消費類產品應用、家庭娛樂、家電產品。對於規格外慘數和客護定制的特殊應用,請與德鍵業務部門聯繫,商討細節。

下載 PDF 版本: 長引線被釉線繞電阻 - DRB16 系列

特性:
  • 體積小,阻值高。
  • 結構簡單,易與安裝。
  • 立式引線及水平引線兩種安裝方式。
應用:
  • 電動工具、家電產品。
  • 家庭娛樂、電源、高電壓的應用。
  • 消費類產品應用、焊接機、開關應用。

(DRB16) 規格尺寸 (單位: mm)

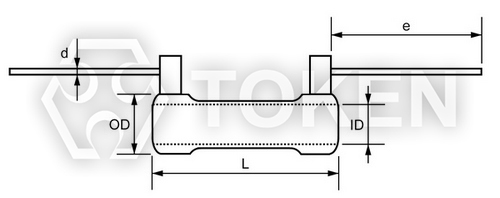

水平長引線被釉線繞電阻 (DRB16)
被釉功率繞線電阻 (DRB16)
水平長引線 尺寸 (單位: mm)

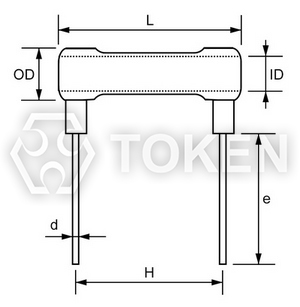

立式長引線被釉線繞電阻 (DRB16)
被釉線繞功率電阻 (DRB16)
立式長引線 尺寸 (單位: mm)
型號 額定功率
(W)
阻值範圍
(Ω)
公差 (%) 溫度係數
(ppm/°C)
最高電圧
(V)
尺寸 (mm)
L ±1 OD ±1 ID ±1 e ±3 d ±0.2 H ±1
DRB16-3 3 1 ~ -1k ±5% (J)

±10% (K)
250 120 11 7.5 3.6 38±3 0.8 7
DRB16-5 5 5 ~ -1.5k 150 16 8.5 3.6 38±3 0.8 11
DRB16-6 6 6 ~ -4.7k 250 25 10.5 4.8 38±3 1 19
DRB16-12 12 12 ~ -4.7k 600 44.5 10.5 4.8 38±3 1 36.5
DRB16-20 20 20 ~ -10k 750 51 14.3 7.9 38±3 1 43

(DRB16) 電氣特性

試驗項目 性能要求 試驗方法
可焊性 焊料自動流動 235°C ± 5°C, 2s槽焊法
引出端強度 ΔR ≤ ± (1%R + 0.05Ω) ≤4.3W 10N, ≥6W 20N
過載 ΔR ≤ ± (1%R + 0.05Ω) 施加 10 倍額定功率負荷 5s
溫度快速變化 ΔR ≤ ± (1%R + 0.05Ω) θ A=-55°C θ B=+200°C, 5 次循環
碰撞 ΔR ≤ ± (1%R + 0.05Ω) 加速度 390m/s2, 4000次
衝擊 ΔR ≤ ± (1%R + 0.05Ω) 加速度 490m/s2, 11ms, 18次
振動 ΔR ≤ ± (2%R + 0.1Ω) 頻率 10-500Hz, 加速度 98m/s2, 6h
溫升 <245°C 施加額定功率負荷
穩態濕熱 ΔR ≤ ± (5%R + 0.1Ω) 溫度 40±2°C, 溫度 93+2/-3%, 56h
室溫耐久性 ΔR ≤ ± (5%R + 0.1Ω) 室溫施加額定功率負荷 1000h

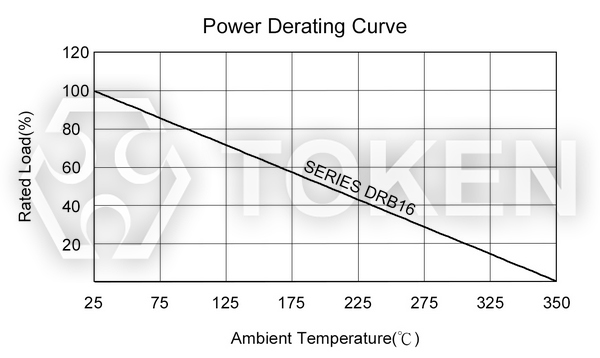

(DRB16) 降功耗曲線

長引線被釉功率線繞電阻 (DRB16) 降功耗曲線 長引線被釉功率線繞電阻
(DRB16) 降功耗曲線

(DRB16) 料號標識

DRB16 - 3 10R J VL VE

型號
DRB16

額定功率 (W)
3 3W
5 5W
6 6W
12 12W
20 20W
阻值 (Ω)
10R 10Ω
110R 110Ω
1K1 1.1KΩ
10K 10KΩ
阻值公差 (%)
J ±5%
K ±10%
引腳位置
VL 立式引線
HL 水平引線
塗裝
VE 被釉塗裝
LF 被釉塗裝 RoHS
NF 不燃性漆
