浪湧脈衝耐沖擊電阻器 玻璃釉膜 (RCR)

浪湧脈衝耐沖擊電阻器 - (RCR) 產品簡介

德鍵(RCR)厚膜功率電阻器,可處理更大的浪湧脈衝。

< >
  • 浪湧脈衝耐沖擊電阻器
  • Anti-Surge Resistors - RCR Series
  • Anti-Surge Resistors - RCR Series
  • Anti-Surge Resistors - RCR Series
  • Anti-Surge Resistors - RCR Series
  • Anti-Surge Resistors - RCR Series

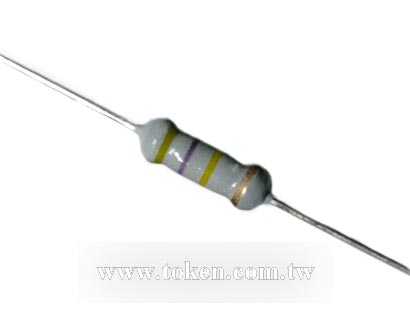

德鍵電子新系列 RCR 軸向引線、防浪湧脈衝、耐沖擊功率電阻器,採用金屬玻璃釉厚膜及高純鋁陶瓷棒,有著極佳的耐沖擊特性及高溫穩定性。

新一代的 RCR 厚膜電阻系列,提供比前一代的浪湧電阻更高性能效益,是替換碳薄膜電阻器理想的選擇,降低成本,優異的散熱性,浪湧脈衝優化能力,及耐溫度循環的牢實可靠焊點工藝。

緊湊的尺寸、厚膜引線型、高功率、高防浪湧脈衝特性,使 RCR 系列成功市場化。符合工程師的最新設計要求,適用於工業設備、測量、和電信應用,以及汽車電路,如電控單元(ECU)和氣囊系統。

RCR 採用德鍵最新的玻璃釉厚膜技術,及其耐衝擊特性,均優於標準的金屬膜電阻器。功率型厚膜電阻的功率可達:0.25W 到 10W 的額定功率,最大工作電壓高達 3000 伏,最大過負載電壓 5000V。電阻範圍為 1 Ω ~ 100MΩ,工作溫度範圍 -20°C~+155°C。

德鍵 RCR 玻璃釉膜耐沖擊電阻器系列均符合 RoHS 標準,並兼容高溫焊接工藝,通常採用無鉛焊料。可以為不同的應用,提供不同的引腳加工成型。電郵或電洽我們此產品最新資訊。

下載 PDF 版本: 玻璃釉膜 浪湧脈衝耐衝擊電阻器 (RCR)。

特性 :
  1. 高功率小尺寸,最大工作電壓高達 3000 伏。
  2. 無鉛(Pb),符合 RoHS 規範,工作溫度範圍: -20°C~+155°C。
  3. 金屬釉功率厚膜,軸向引線式,最大過載電壓 5000V,公差:ĵ (±5%)。

應用 :
  1. 鎮流器,放大器,工業電源,家用電器。
  2. 電傳視訊,計算機,汽車電路,儀器儀表。

浪湧脈衝 (RCR) 系列 規格及尺寸

耐沖擊浪湧脈衝電阻器 尺寸 (單位: mm)耐沖擊浪湧脈衝電阻器 尺寸 (單位: mm)
型號 額定功率 L D d ± 0.05 H
RCR25 1/4W 6.5 ± 1 2.3± 0.5 0.5 ~ 0.6 26 ± 3
RCR50 1/2W 9.5 ± 1 3.4 ± 0.5
RCR100 1W 12.0 ± 1 4.0 ± 0.5 0.7 ~ 0.8
RCR200 2W 16.0 ± 1 6.1 ± 0.5
RCR300 3W 17.5 ± 1 6.0 ± 0.5
RCR500 5W 24.0 ± 1 8.0 ± 0.5
RCR1000 * 10W max.50 max.10

* 備註:RCR1000 為客戶定製規格。

浪湧脈衝 (RCR) 系列 功率等級

型號 額定
功率
最大工作
電壓
最大負載
電壓
絕緣耐電壓 TCR.(ppm/°C) 阻值範圍
E24.J(±5%)(Ω)
使用溫度範圍
RCR25 1/4W 500V 700V 500V ± 350 1 ~ 33M -20°C
~
+155°C
RCR50 1/2W 1000V 1500V 600V ± 350 1 ~ 68M
RCR100 1W 1500V 2500V 800V ± 350 1 ~ 100M
RCR200 2W 2000V 3000V 800V ± 350 1 ~ 100M
RCR300 3W 2500V 4000V 1000V ± 350 1 ~ 100M
RCR500 5W 3000V 5000V 1000V ± 350 1 ~ 100M

浪湧脈衝 (RCR) 系列 負載條件

耐沖擊功率電阻器 測試電路耐沖擊功率電阻器
RCR 系列 - 測試電路
功率 阻值範圍 (Ω) 沖擊電壓 耐沖擊特性 沖擊測試條件
0.25 W 50K < R 3KV (2.5 Sec. ON + 2.5 Sec. Off)
× 10 Cycles
ΔR ≤ ±(50%R+0.1Ω)
In accordance with IEC
65 Safety specification.
0.5 W 10K ≤ R < 100K 3KV
100K ≤ R < 360K 5KV
360K ≤ R < 1M 7KV
1M ≤ R 10KV

浪湧脈衝 (RCR) 系列 料號標識

RCR50 - 1/2W 220KR J TB

型號
RCR

額定功率(W)
阻值 (Ω)
1R
100R 100Ω
220K 220KΩ
22M 22MΩ
阻值公差 (%)
J ±5%
包裝方式
TB 盒裝
P 散裝
