軸向模壓型 精密線繞電阻器 (BWW)

軸向模壓型精密線繞電阻器 - (BWW) 產品簡介

德鍵新一代的軸向模壓(BWW) 精密線繞功率型電阻器,能在任何的惡劣環境下工作。

< >
  • 精密線繞電阻器 BWW 系列

在新一代的軸向模壓型 BWW 精密線繞電阻器系列,德鍵電子採用高純鋁陶瓷棒線繞,CNC 精密電子機床焊接,確保整個電阻的散熱性一致性。同時,德鍵使用了最先進的模壓封裝技術, 將功率型精密線繞電阻棒用環氧樹酯塑封包裝。

BWW 模壓系列具有廣泛的電阻值從 0.1Ω 至 39KΩ,嚴格符合美國軍規 MIL-R-93 要求標準。Ayrton Perry 可根據客戶的要求來提供無感線繞型。BWW 精密線繞電阻器,其低電阻值及無感特性適合電流感測的應用。

德鍵 BWW 所有系列都具有最佳的體積與功率比,額定功率範圍 0.5W 到 10W 於 25°C。嚴謹的公差精度 ±0.1%,±0.25%,±0.5%,±1%,和 ±2%,卓越穩定性的低溫度係數 (TCR) ±25PPM/°C,±50PPM/°C,和 ±150PPM/°C。這使得 BWW 系列非常適合用於高精密應用。

BWW 精密線繞系列符合 RoHS 標準和 100%(無鉛)塗層引線端子。為了及時解決您的技術難題及市場競爭需求,德鍵定制的解決方案是您最好的選擇。請聯繫我們,告知您的詳細需求。

下載 PDF 版本: 軸向模壓精密線繞電阻器 (BWW)。

特性 :
  1. 符合 RoHS,標準 100% 無鉛。
  2. 操作溫度範圍 -55°C ~ 175°C。
  3. 高精確度和可靠性。符合 MIL-R-93 標準。
  4. 優秀的負載壽命穩定性。絕緣,防潮,軸向模壓。

應用 :
  1. 偏置電源,電容器充電,電力負荷,高壓泄電阻器,燈絲組件,動態制動,馬達速度控制,電壓分壓器網絡。
  2. 直流-直流轉換器,交流-直流逆變器,放電調節,電流分流器,降電壓器,撬槓電路。

軸向模壓型精密線繞 (BWW) 電氣特性規格

精密線繞電阻器 (BWW) 降額功率曲綫圖精密線繞電阻器 (BWW) 降額功率曲綫圖

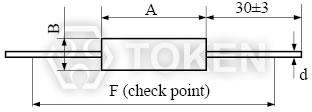

精密線繞電阻器 (BWW) 尺寸圖精密線繞電阻器 (BWW) 尺寸圖
規格 額定功率 at 25°C
(W)
阻值範圍 (Ω) 阻值公差
(%)
溫度系數 TCR
(PPM/°C)
尺寸 (mm)
Min Max A±0.25 ΦB±0.25 Φd F
BWW-0.5 0.5 0.1 100 ±0.1
±0.25
±0.5
±1
±2
±5
±25
±50
±150
7.0 3.0 0.8 27.0
BWW-1 1.0 0.1 1K 11.0 3.0 0.8 31.0
BWW-3 3.0 0.1 10K 15.0 5.2 0.8 34.0
BWW-4 4.0 0.1 15K 18.0 6.5 0.8 38.0
BWW-5 5.0 1 24K 24.0 8.4 1.0 44.0
BWW-10 10.0 1 39K 46.5 10.0 1.0 66.0

軸向模壓型精密線繞 (BWW) 環境測試條件

項目 測試方法 規格標準
操作溫度範圍   -55°C ~ 175°C
絕緣性 500V >1GΩ
絕緣耐電壓 500V AC 1 Min. ΔR ≤ ±0.1%R
負載壽命 70°C on~off cycle 1000 Hrs. ΔR ≤ ±1%R
耐濕性 40°C 95% RH on~off cycle 21 Hrs. ΔR ≤ ±0.2%R
耐焊溫度 350°C, 3.5s ΔR ≤ ±0.1%R
焊接性 235±5°C, 5s(solder bath method) IEC68-2-20(1968)

軸向模壓型精密線繞 (BWW) 料號標識

BWW - 1W 100R F D P

型號
BWW

額定功率
阻值 (Ω)
0R1 0.1Ω
100R 100Ω
1K 1000Ω
阻值公差 (%)
B ±0.1%
C ±0.25%
D ±0.5%
F ±1%
G ±2%
溫度系數 (PPM/°C)
C ±25PPM/°C
D ±50PPM/°C
K ±150PPM/°C
包裝方式
P 散裝
