貼片高SRF薄膜電感 (TRAL)

貼片高自諧頻率薄膜電感 - TRAL 射頻系列

貼片高射頻薄膜電感(TRAL),高精密度,穩定的高頻電路電感量。

< >
  • 高SRF薄膜電感 - TRAL 系列

德鍵片式薄膜電感器為設計人員在極高頻率處理,提供一個很好的解決方案。薄膜電感器 (TRAL) 的性能優勢,對於實現某一特定電路功能,可以減少所需的元件數量。通過減少所用的元件數量,可以減小設計尺寸,還能節省組裝時間和降低組裝費用,同時提高產品的可靠性。由於薄膜元器件的電氣性能更加穩定,損耗更低,因此產品的整體電氣性能也得到提升。

薄膜電感與空芯電感相比,薄膜電感具備許多實用的優點(雖然它們無法達到相同的Q值)。在表面貼裝的過程中,薄膜電感要比空氣芯電感更便於抓取和放置。同時,在處理過程中以及搬運和強震動環境中,都能夠保持電感值不變。雖然不能像空氣芯電感可以在電路中進行調諧,但是一旦確定了實現一定電路功能所需要的準確電感值,就可以使用薄膜電感來替代空氣芯電感。

得益於德鍵的線寬控制以及高絕緣積層的質量/精度,貼片薄膜電感的 ESR(等效串聯電阻)和損耗顯著降低。這使得成品尺寸可以縮小到 0402 封裝,並可以實現大部分所需的電感值。此外,穩定的金屬化工藝使得薄膜電感具備了較高的載流能力:不同產品之間載流能力存在差別,最高可達 800mA。

薄膜貼片系列,採用光蝕刻單層陶瓷基板,高共振頻率,高 Q 值,高穩定性、高精密度 ±1%,±0.1nH,頻率控制範圍在 10%、穩定的高頻電路電感量,高穩定設計。廣泛使用在移動電話,全球定位系統上,VCO, TCXO 電路和射頻收發器模組,無線網絡,藍牙模組,通訊設備。

德鍵電子提供完整貼片電感尺寸 0402/0603/0805/1206/1210/1806/1812,感量範圍齊全,可依客戶的需求製造,特殊規格請與德鍵業務聯繫。

下載 PDF 版本: 貼片高自諧頻率薄膜電感 (TRAL)。

特性 :
  1. 光蝕刻單層陶瓷基板,穩定的高頻電路電感量。
  2. 高穩定設計,高精密度 ±1% or ±0.1nH。
  3. 高共振頻率,高 Q 值,高穩定性。
  4. 頻率控制範圍在 10%。
用途 :
  1. VCO,TCXO 電路和射頻收發器模組。
  2. 無線網絡,藍牙模組,通訊設備。
  3. 移動電話,全球定位系統。

TRAL Series 薄膜電感 - 結構圖及規格尺寸(Unit: mm)

光感蝕刻光感蝕刻
材料構成材料構成
薄膜貼片電感 尺寸圖 (單位: mm)薄膜貼片電感 尺寸圖 (單位: mm)
型號 A B C D
TRAL01 (0201) 0.6 ± 0.05 0.3 ± 0.05 0.23 ± 0.05 0.15 ± 0.05
TRAL02 (0402) 1.0 ± 0.05 0.5 ± 0.05 0.32 ± 0.05 0.2 ± 0.10
TRAL03 (0603) 1.6 ± 0.10 0.8 ± 0.10 0.45 ± 0.10 0.3 ± 0.20

標准電氣特性 薄膜電感 - TRAL01 (EIA 0201)

產品料號 電感量 (nH) 公差 (% or nH) Q 值 (min) 直流阻抗 (Ω)(max) 定格電流 (mA)(max) 共振頻率 (GHz)(min)
TRAL01*TR0N1 0.1 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.20 400 9
TRAL01*TR0N2 0.2 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.20 400 9
TRAL01*TR0N3 0.3 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.20 400 9
TRAL01*TR0N4 0.4 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.25 350 9
TRAL01*TR0N5 0.5 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.25 350 9
TRAL01*TR0N6 0.6 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.25 350 9
TRAL01*TR0N7 0.7 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.30 300 9
TRAL01*TR0N8 0.8 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.30 300 9
TRAL01*TR0N9 0.9 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.30 300 9
TRAL01*TR1N0 1.0 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.30 300 9
TRAL01*TR1N1 1.1 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.35 300 9
TRAL01*TR1N2 1.2 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.35 300 9
TRAL01*TR1N3 1.3 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.45 250 9
TRAL01*TR1N4 1.4 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.45 250 9
TRAL01*TR1N5 1.5 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.45 250 9
TRAL01*TR1N6 1.6 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.55 200 9
TRAL01*TR1N7 1.7 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.55 200 9
TRAL01*TR1N8 1.8 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.55 200 9
TRAL01*TR1N9 1.9 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.55 200 9
TRAL01*TR2N0 2.0 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.70 200 8
TRAL01*TR2N1 2.1 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.70 200 8
TRAL01*TR2N2 2.2 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.70 200 8
TRAL01*TR2N3 2.3 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.80 150 8
TRAL01*TR2N4 2.4 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.80 150 8
TRAL01*TR2N5 2.5 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.80 150 8
TRAL01*TR2N6 2.6 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.80 150 8
TRAL01*TR2N7 2.7 ± 0.1, 0.2, 0.3nH 8 / 500MHz 0.80 150 8
TRAL01*TR2N8 2.8 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.00 150 6
TRAL01*TR2N9 2.9 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.00 150 6
TRAL01*TR3N0 3.0 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.00 150 6
TRAL01*TR3N1 3.1 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.00 150 6
TRAL01*TR3N2 3.2 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.00 150 6
TRAL01*TR3N3 3.3 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.00 150 6
TRAL01*TR3N4 3.4 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.20 150 6
TRAL01*TR3N5 3.5 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.20 150 6
TRAL01*TR3N6 3.6 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.20 150 6
TRAL01*TR3N7 3.7 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.20 150 6
TRAL01*TR3N8 3.8 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.20 150 6
TRAL01*TR3N9 3.9 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.20 150 6
TRAL01*TR4N0 4.0 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.20 150 6
TRAL01*TR4N4 4.4 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.30 140 6
TRAL01*TR4N7 4.7 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.40 130 6
TRAL01*TR4N9 4.9 ± 0.1, 0.2, 0.3nH 8 / 500MHz 1.60 130 6
TRAL01*TR5N6 5.6 ± 2,± 5% 8 / 500MHz 1.80 130 4
TRAL01*TR6N1 6.1 ± 2, ± 5% 8 / 500MHz 2.00 120 4
TRAL01*TR6N8 6.8 ± 2,± 5% 8 / 500MHz 2.30 110 4
TRAL01*TR7N4 7.4 ± 2, ± 5% 8 / 500MHz 2.80 110 4
TRAL01*TR8N2 8.2 ± 2,± 5% 8 / 500MHz 3.00 110 3
TRAL01*TR9N1 9.1 ± 2, ± 5% 8 / 500MHz 3.25 100 3
TRAL01*TR9N2 9.2 ± 2,± 5% 8 / 500MHz 3.25 100 3
TRAL01*TR10N 10 ± 2, ± 5% 8 / 500MHz 3.50 80 2

可依客戶規格設計生產

標准電氣特性 薄膜電感 - TRAL02 (EIA 0402)

產品料號 電感量 (nH) 公差 (% or nH) Q 值 (min) 直流阻抗 (Ω)(max) 定格電流 (mA)(max) 共振頻率 (GHz)(min)
TRAL02*TR0N2 0.2 0.1/0.2/0.3(nH) 13 / 500MHz 0.10 800 14
TRAL02*TR0N4 0.4 0.1/0.2/0.3(nH) 13 / 500MHz 0.10 800 14
TRAL02*TR0N8 0.8 0.1/0.2/0.3(nH) 13 / 500MHz 0.15 700 14
TRAL02*TR1N0 1.0 0.1/0.2/0.3(nH) 13 / 500MHz 0.15 700 12
TRAL02*TR1N2 1.2 0.1/0.2/0.3(nH) 13 / 500MHz 0.15 700 12
TRAL02*TR1N5 1.5 0.1/0.2/0.3(nH) 13 / 500MHz 0.25 700 10
TRAL02*TR1N6 1.6 0.1/0.2/0.3(nH) 13 / 500MHz 0.25 560 10
TRAL02*TR1N8 1.8 0.1/0.2/0.3(nH) 13 / 500MHz 0.25 560 10
TRAL02*TR2N0 2.0 0.1/0.2/0.3(nH) 13 / 500MHz 0.35 560 8
TRAL02*TR2N2 2.2 0.1/0.2/0.3(nH) 13 / 500MHz 0.35 440 8
TRAL02*TR2N7 2.7 0.1/0.2/0.3(nH) 13 / 500MHz 0.35 440 8
TRAL02*TR3N1 3.1 0.1/0.2/0.3(nH) 13 / 500MHz 0.45 380 6
TRAL02*TR3N3 3.3 0.1/0.2/0.3(nH) 13 / 500MHz 0.45 380 6
TRAL02*TR3N6 3.6 0.1/0.2/0.3(nH) 13 / 500MHz 0.55 380 6
TRAL02*TR3N9 3.9 0.1/0.2/0.3(nH) 13 / 500MHz 0.55 340 6
TRAL02*TR4N7 4.7 0.1/0.2/0.3(nH) 13 / 500MHz 0.65 320 6
TRAL02*TR5N6 5.6 0.1/0.2/0.3(nH) 13 / 500MHz 0.85 280 6
TRAL02*TR5N9 5.9 0.1/0.2/0.3(nH) 13 / 500MHz 0.85 280 6
TRAL02*TR6N8 6.8 0.1/0.2/0.3(nH) 13 / 500MHz 1.05 260 6
TRAL02*TR7N2 7.2 0.1/0.2/0.3(nH) 13 / 500MHz 1.05 260 6
TRAL02*TR8N0 8.0 0.1/0.2/0.3(nH) 13 / 500MHz 1.25 220 5.5
TRAL02*TR8N2 8.2 0.1/0.2/0.3(nH) 13 / 500MHz 1.25 220 5.5
TRAL02*TR9N1 9.1 0.1/0.2/0.3(nH) 13 / 500MHz 1.25 220 5.5
TRAL02*TR10N 10 1/2/3/5(%) 13 / 500MHz 1.35 200 4.5
TRAL02*TR12N 12 1/2/3/5(%) 13 / 500MHz 1.55 180 3.7
TRAL02*TR13N8 13.8 1/2/3/5(%) 13 / 500MHz 1.75 180 3.7
TRAL02*TR15N 15 1/2/3/5(%) 13 / 500MHz 1.75 130 3.3
TRAL02*TR17N 17 1/2/3/5(%) 13 / 500MHz 1.95 100 3.1
TRAL02*TR18N 18 1/2/3/5(%) 13 / 500MHz 2.15 100 3.1
TRAL02*TR20N8 20.8 1/2/3/5(%) 13 / 500MHz 2.55 90 2.8
TRAL02*TR22N 22 1/2/3/5(%) 13 / 500MHz 2.65 90 2.8
TRAL02*TR27N 27 1/2/3/5(%) 13 / 500MHz 3.25 75 2.5
TRAL02*TR33N 33 1/2/3/5(%) 13 / 500MHz 3.75 75 2.5

可依客戶規格設計生產

標准電氣特性 薄膜電感 - TRAL03 (EIA 0603)

產品料號 電感量 (nH) 公差 (% or nH) Q 值 (min) 直流阻抗 (Ω)(max) 定格電流 (mA)(max) 共振頻率 (GHz)(min)
TRAL03*TR1N0 1.0 0.1/0.2/0.3(nH) 15 / 300MHz 0.35 800 13
TRAL03*TR1N2 1.2 0.1/0.2/0.3(nH) 15 / 300MHz 0.35 800 13
TRAL03*TR1N5 1.5 0.1/0.2/0.3(nH) 15 / 300MHz 0.35 800 10
TRAL03*TR1N8 1.8 0.1/0.2/0.3(nH) 15 / 300MHz 0.35 300 10
TRAL03*TR2N2 2.2 0.1/0.2/0.3(nH) 15 / 300MHz 0.35 300 8
TRAL03*TR2N7 2.7 0.1/0.2/0.3(nH) 15 / 300MHz 0.45 300 6
TRAL03*TR3N3 3.3 0.1/0.2/0.3(nH) 15 / 300MHz 0.45 300 6
TRAL03*TR3N9 3.9 0.1/0.2/0.3(nH) 15 / 300MHz 0.45 300 6
TRAL03*TR4N7 4.7 0.1/0.2/0.3(nH) 15 / 300MHz 0.55 300 5
TRAL03*TR5N6 5.6 0.1/0.2/0.3(nH) 15 / 300MHz 0.65 300 5
TRAL03*TR6N8 6.8 0.1/0.2/0.3(nH) 15 / 300MHz 0.75 300 5
TRAL03*TR8N2 8.2 0.1/0.2/0.3(nH) 15 / 300MHz 0.95 300 4
TRAL03*TR10N 10 1/2/3/5(%) 15 / 300MHz 0.95 300 4
TRAL03*TR12N 12 1/2/3/5(%) 15 / 300MHz 1.05 300 3
TRAL03*TR15N 15 1/2/3/5(%) 15 / 300MHz 1.35 300 3
TRAL03*TR18N 18 1/2/3/5(%) 15 / 300MHz 1.65 300 2
TRAL03*TR22N 22 1/2/3/5(%) 15 / 300MHz 1.95 250 2
TRAL03*TR27N 27 1/2/3/5(%) 15 / 300MHz 2.35 250 2
TRAL03*TR33N 33 1/2/3/5(%) 15 / 300MHz 2.75 250 1.5
TRAL03*TR39N 39 1/2/3/5(%) 15 / 300MHz 3.00 200 1.5
TRAL03*TR47N 47 1/2/3/5(%) 15 / 300MHz 3.00 200 1.5
TRAL03*TR56N 56 1/2/3/5(%) 15 / 300MHz 5.00 150 1
TRAL03*TR68N 68 1/2/3/5(%) 15 / 300MHz 5.00 150 1
TRAL03*TRR10 100 1/2/3/5(%) 15 / 300MHz 7.50 100 1

可依客戶規格設計生產

TRAL 系列 薄膜電感 - 包裝數量及捲裝規格 (Unit: mm)

捲裝規格 (Unit: mm)捲裝規格 (Unit: mm)
型號 ΦA ΦB ΦC W T 紙帶 (PCS)
TRAL01 178.0 ± 1.0 60 ± 1.0 13.5 ± 0.7 9.5 ± 1.0 11.5 ± 1.0 10,000
TRAL02 178.0 ± 1.0 60 ± 1.0 13.5 ± 0.7 9.5 ± 1.0 11.5 ± 1.0 10,000
TRAL03 178.0 ± 1.0 60 + 1.0 13.5 ± 0.7 9.5 ± 1.0 11.5 ± 1.0 5,000

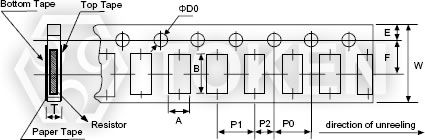

TRAL 系列 薄膜電感 - 紙帶規格(Unit: mm)

紙帶規格 (Unit: mm)紙帶規格 (Unit: mm)
型號 A±0.05 B±0.05 W±0.10 E±0.05 F±0.05 P0±0.10 P1 P2±0.05 ΦD0 T
TRAL01 0.40 0.70 8.00 1.75 3.5 4.00 2.00±0.05 2.00 1.55±0.03 0.42±0.02
TRAL02 0.70 1.16 8.00 1.75 3.5 4.00 2.00±0.05 2.00 1.55±0.05 0.40±0.03
TRAL03 1.10 1.90 8.00 1.75 3.5 4.00 4.00±0.10 2.00 1.55±0.05 0.60±0.03

TRAL Series 薄膜電感 -環境特性

項目 規格 測試方法
抗彎強度 如規格 JIS-C-5202-6.1.4
彎幅3mm,10 秒鐘.
耐電壓 >100V MIL-STD-202F 301 方法
施以100VA電壓一分鐘。
絕緣阻抗 >1000MΩ MIL-STD-202F 302 方法
施以100VDC 一分鐘。
抗焊溫度 ΔL≤10% MIL-STD-202F 210E 方法
260±5°C,10±1秒鐘。
高溫曝光 ΔL≤10% JIS-C-5202-7.2
85±2°C, 1000 +48/-0 小時
耐濕試驗 ΔL≤10% MIL-STD-202F 103B 方法
40±2°C,90~95%RH,1000 +48/-0 小時
低溫儲藏溫度 ΔL≤10% JIS-C-5202-7.1
-40±3°C,1000 +48/-0 小時
溫度循環 ΔL≤10% JIS-C-5202-7.4
-40/RT/85/RT,10 次循環
可焊性 最小95% 的覆蓋率 MIL-STD-202F 208H 方法
245°C±5°C,3秒鐘
Note:
  • 儲存溫度:25±3°C;濕度:<80%RH。

TRAL 系列 薄膜電感 - 料號標識

TRAL 02 G TR 10N
型號
TRAL01
TRAL02
TRAL03
尺寸 (L×W) (mm)
01 0.60×0.30mm EIA0201
02 1.00×0.50mm EIA0402
03 1.60×0.80mm EIA0603
誤差值 (%) or (nH)
J 5%
H ±3%
G ±2%
F ±1%
S ±0.3nH
C ±0.2nH
B ±0.1nH
包裝方式
TR 編帶卷裝
電感量
1N0 1.0nH
10N 10nH
20N8 20.8nH
R10 100nH
