貼片線繞電感 寬引腳 模壓 (TRCM)
貼片模壓寬引腳繞線電感 - TRCM 射頻系列

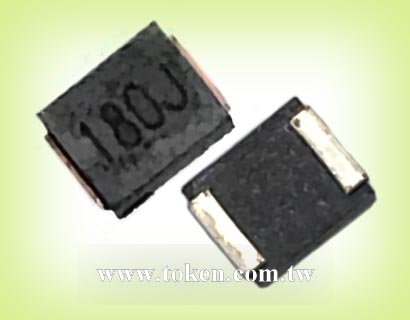

貼片模壓寬引腳繞線電感(TRCM)，高抗熱濕性，適合電流，可靠性佳。
<
>
片式固定電感器品種很多，從結構工藝分類，則主要分為繞線型和積層型兩大類。從基體材料分類，則主要有以鐵氧體磁性材料為基和以陶瓷材料為基兩大類。德鍵寬引腳 (TRCM) 片式塑封電感器，採用超薄磁性材料鐵酸鹽（鐵氧體）生產，塗以瓷釉的銅線，平面鍍錫銅，模壓封裝，以增強抗濕熱性能，及抗機械振動和擠壓，片式線繞電感器則是對傳統繞線型電感器的一種改進。電性能優良（電感值 L，和品質因素 Q 均高），適於大電流通過，可靠性佳。
德鍵 (TRCM) 產品種類主要有 TRCM322522 (EIA 1210) 型、TRCM453232 (EIA 1812) 型，電感值可覆蓋 0.01~1000 μH，允許最大額定電流為 25-450 mA，品質因素 15~50 min，自諧頻率高 2.5~2500 MHz，適合高頻使用。
貼片繞線電感 CM322522，CM453232 系列，主要應用在視聽設備，包括電視機，錄影機，數碼相機，和音響等領域；電子設備中使用的通信基礎設施，包括 xDSL 和移動基站；電子設備中使用的汽車上裝備，包括汽車音響和 ECU 系統，儀器儀表；其他電子設備，包括硬盤和光碟機。能夠滿足高精密度安裝的要求、且具有高可靠性。
德鍵電子提供完整貼片電感器尺寸 0603/0805/132/1008/1812/2215/3730/4015/7030，感量範圍齊全，符合 RoHS 規範，Lead-Free 無鉛標準，使用 Lead-Free Logo 無鉛標誌，以充分滿足客戶及環境保護的要求。
下載 PDF 版本: 貼片模壓寬引腳繞線電感 - (TRCM)。
原料 :
- 以紫紅色的鐵酸鹽為中心，塗以瓷釉的銅線，平面鍍錫銅，樹脂包裝。
特性 :
- 抗機械振動和擠壓。
- 具有很高的抗熱濕性。
- 精確的尺寸適用於表面貼裝。
用途 :
- 通信基礎設施: xDSL 和移動基站。
- 汽車上裝備: 汽車音響和 ECU 系統。
- 視聽設備: 電視機，錄影機和數碼相機，硬盤和光碟機。

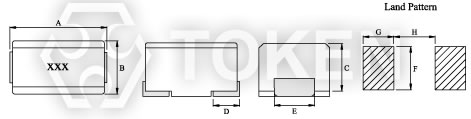

TRCM 系列 繞線貼片電感 - 結構圖及規格尺寸(單位: mm)
RF射頻電感(TRCM 系列) 尺寸圖 |
||||||||||||||||
| 型號 | A | B | C | D | E | F | G | H | ||||||||
| TRCM322522(1210) | 3.2 ± 0.3 | 2.5 ± 0.2 | 2.2 ± 0.2 | 0.4  |
1.9 ± 0.1 | 3.0 | 1.0 | 2.0 | ||||||||
| TRCM453232(1812) | 4.5 ± 0.3 | 3.2 ± 0.2 | 3.2 ± 0.2 | 0.4 |
2.6 ± 0.1 | 4.0 | 1.5 | 3.0 | ||||||||

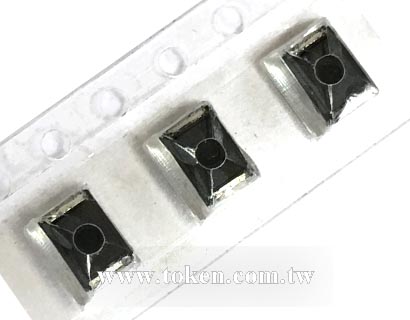

TRCM 系列 繞線貼片電感 - 包裝及捲裝 (單位: mm)
捲裝規格 (單位: mm)
膠帶包裝規格 (單位: mm) |
||||||||||||||||
| 型號 | A | B | C | D | G | N | T | |||||||||
| 8mm | 178 | 21.0±0.8 | 13.0±0.5 | 8 | 10 max | 50 min | 14.4 max | |||||||||
| 12mm | 178 | 21.0±0.8 | 13.0±0.5 | 10 | 14 max | 50 min | 14.4 max | |||||||||
RF 繞線貼片電感 標准電氣特性規格- TRCM322522 (EIA 1210)
| 產品料號 | 感應系數 (µH) |
Q (min) |
測試頻率 (MHZ) |
共振頻率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格電流 (mA) |
| TRCM322522 - 010J | 0.01 ± 5% | 15 | 100 | 2500 | 0.13 | 450 |
| TRCM322522 - 012J | 0.012 ± 5% | 17 | 100 | 2300 | 0.14 | 450 |
| TRCM322522 - 015J | 0.015 ± 5% | 19 | 100 | 2100 | 0.16 | 450 |
| TRCM322522 - 018J | 0.018 ± 5% | 21 | 100 | 1900 | 0.18 | 450 |
| TRCM322522 - 022J | 0.022 ± 5% | 23 | 100 | 1700 | 0.2 | 450 |
| TRCM322522 - 027J | 0.027 ± 5% | 23 | 100 | 1500 | 0.22 | 450 |
| TRCM322522 - 033J | 0.033 ± 5% | 25 | 100 | 1400 | 0.24 | 450 |
| TRCM322522 - 039J | 0.039 ± 5% | 25 | 100 | 1300 | 0.27 | 450 |
| TRCM322522 - 047J | 0.047 ± 5% | 26 | 100 | 1200 | 0.3 | 450 |
| TRCM322522 - 056J | 0.056 ± 5% | 26 | 100 | 1100 | 0.33 | 450 |
| TRCM322522 - 068J | 0.068 ± 5% | 27 | 100 | 1000 | 0.36 | 450 |
| TRCM322522 - 082J | 0.082 ± 5% | 27 | 100 | 900 | 0.4 | 450 |
| TRCM322522 - R10J | 0.1 ± 5% | 28 | 100 | 700 | 0.44 | 450 |
| TRCM322522 - R12J | 0.12 ± 5% | 30 | 25.2 | 500 | 0.22 | 450 |
| TRCM322522 - R15J | 0.15 ± 5% | 30 | 25.2 | 400 | 0.28 | 450 |
| TRCM322522 - R18J | 0.18 ± 5% | 30 | 25.2 | 400 | 0.28 | 450 |
| TRCM322522 - R22J | 0.22 ± 5% | 30 | 25.2 | 350 | 0.32 | 450 |
| TRCM322522 - R27J | 0.27 ± 5% | 30 | 25.2 | 320 | 0.36 | 450 |
| TRCM322522 - R33J | 0.33 ± 5% | 30 | 25.2 | 300 | 0.4 | 250 |
| TRCM322522 - R39J | 0.39 ± 5% | 30 | 25.2 | 250 | 0.45 | 450 |
| TRCM322522 - R47J | 0.47 ± 5% | 30 | 25.2 | 220 | 0.5 | 450 |
| TRCM322522 - R56J | 0.56 ± 5% | 30 | 25.2 | 180 | 0.55 | 450 |
| TRCM322522 - R68J | 0.68 ± 5% | 30 | 25.2 | 160 | 0.6 | 450 |
| TRCM322522 - R82J | 0.82 ± 5% | 30 | 25.2 | 140 | 0.65 | 450 |
| TRCM322522 - 1R0J | 1 ± 5% | 30 | 7.96 | 120 | 0.7 | 400 |
| TRCM322522 - 1R2J | 1.2 ± 5% | 30 | 7.96 | 100 | 0.75 | 390 |
| TRCM322522 - 1R5J | 1.5 ± 5% | 30 | 7.96 | 85 | 0.85 | 370 |
| TRCM322522 - 1R8J | 1.8 ± 5% | 30 | 7.96 | 80 | 0.9 | 350 |
| TRCM322522 - 2R2J | 2.2 ± 5% | 30 | 7.96 | 75 | 1 | 320 |
| TRCM322522 - 2R7J | 2.7 ± 5% | 30 | 7.96 | 70 | 1.1 | 290 |
| TRCM322522 - 3R3J | 3.3 ± 5% | 30 | 7.96 | 60 | 1.2 | 260 |
| TRCM322522 - 3R9J | 3.9 ± 5% | 30 | 7.96 | 55 | 1.3 | 250 |
| TRCM322522 - 4R7J | 4.7 ± 5% | 30 | 7.96 | 50 | 1.5 | 220 |
| TRCM322522 - 5R6J | 5.6 ± 5% | 30 | 7.96 | 45 | 1.6 | 200 |
| TRCM322522 - 6R8J | 6.8 ± 5% | 30 | 7.96 | 40 | 1.8 | 180 |
| TRCM322522 - 8R2J | 8.2 ± 5% | 30 | 7.96 | 35 | 2 | 170 |
| TRCM322522 - 100J | 10 ± 5% | 30 | 2.52 | 30 | 2.1 | 150 |
| TRCM322522 - 120J | 12 ± 5% | 30 | 2.52 | 20 | 2.5 | 140 |
| TRCM322522 - 150J | 15 ± 5% | 30 | 2.52 | 20 | 2.8 | 130 |
| TRCM322522 - 180J | 18 ± 5% | 30 | 2.52 | 20 | 3.3 | 120 |
| TRCM322522 - 220J | 22 ± 5% | 30 | 2.52 | 20 | 3.7 | 110 |
| TRCM322522 - 270J | 27 ± 5% | 30 | 2.52 | 20 | 5 | 80 |
| TRCM322522 - 330J | 33 ± 5% | 30 | 2.52 | 17 | 5.6 | 70 |
| TRCM322522 - 390J | 39 ± 5% | 30 | 2.52 | 16 | 6.4 | 65 |
| TRCM322522 - 470J | 47 ± 5% | 30 | 2.52 | 15 | 7 | 60 |
| TRCM322522 - 560J | 56 ± 5% | 30 | 2.52 | 13 | 8 | 55 |
| TRCM322522 - 680J | 68 ± 5% | 30 | 2.52 | 12 | 9 | 50 |
| TRCM322522 - 820J | 82 ± 5% | 30 | 2.52 | 11 | 10 | 45 |
| TRCM322522 - 101J | 100 ± 5% | 20 | 0.796 | 10 | 10 | 40 |
| TRCM322522 - 121J | 120 ± 5% | 20 | 0.796 | 10 | 11 | 70 |
| TRCM322522 - 151J | 150 ± 5% | 20 | 0.796 | 8 | 15 | 65 |
| TRCM322522 - 181J | 180 ± 5% | 20 | 0.796 | 7 | 17 | 60 |
| TRCM322522 - 221J | 220± 5% | 20 | 0.796 | 7 | 21 | 50 |
| TRCM322522 - 271J | 270 ± 5% | 20 | 0.796 | 6 | 28 | 45 |
| TRCM322522 - 331J | 330 ± 5% | 20 | 0.796 | 5 | 34 | 40 |
| TRCM322522 - 391J | 390 ± 5% | 20 | 0.796 | 5 | 36 | 35 |
| TRCM322522 - 471J | 470 ± 5% | 20 | 0.796 | 4 | 40 | 25 |
RF 繞線貼片電感 標准電氣特性規格- TRCM453232 (EIA 1812)
| 產品料號 | 感應系數 (µH) |
Q (min) |
測試頻率 (MHZ) |
共振頻率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格電流 (mA) |
| TRCM453232 - 1R0J | 1 ± 5% | 50 | 7.96 | 100 | 0.5 | 450 |
| TRCM453232 - 1R2J | 1.2 ± 5% | 50 | 7.96 | 80 | 0.55 | 430 |
| TRCM453232 - 1R5J | 1.5 ± 5% | 50 | 7.96 | 70 | 0.6 | 410 |
| TRCM453232 - 1R8J | 1.8 ± 5% | 50 | 7.96 | 60 | 0.65 | 390 |
| TRCM453232 - 2R2J | 2.2 ± 5% | 50 | 7.96 | 55 | 0.7 | 380 |
| TRCM453232 - 2R7J | 2.7 ± 5% | 50 | 7.96 | 50 | 0.75 | 370 |
| TRCM453232 - 3R3J | 3.3 ± 5% | 50 | 7.96 | 45 | 0.8 | 355 |
| TRCM453232 - 3R9J | 3.9 ± 5% | 50 | 7.96 | 40 | 0.9 | 330 |
| TRCM453232 - 4R7J | 4.7 ± 5% | 50 | 7.96 | 35 | 1 | 315 |
| TRCM453232 - 5R6J | 5.6 ± 5% | 50 | 7.96 | 33 | 1.1 | 300 |
| TRCM453232 - 6R8J | 6.8 ± 5% | 50 | 7.96 | 27 | 1.2 | 285 |
| TRCM453232 - 8R2J | 8.2 ± 5% | 50 | 7.96 | 25 | 1.4 | 270 |
| TRCM453232 - 100J | 10 ± 5% | 50 | 2.52 | 20 | 1.6 | 250 |
| TRCM453232 - 120J | 12 ± 5% | 50 | 2.52 | 18 | 2 | 225 |
| TRCM453232 - 150J | 15 ± 5% | 50 | 2.52 | 17 | 2.5 | 200 |
| TRCM453232 - 180J | 18 ± 5% | 50 | 2.52 | 15 | 2.8 | 190 |
| TRCM453232 - 220J | 22 ± 5% | 50 | 2.52 | 13 | 3.2 | 180 |
| TRCM453232 - 270J | 27 ± 5% | 50 | 2.52 | 12 | 3.6 | 170 |
| TRCM453232 - 330J | 33 ± 5% | 50 | 2.52 | 11 | 4 | 160 |
| TRCM453232 - 390J | 39 ± 5% | 50 | 2.52 | 10 | 4.5 | 150 |
| TRCM453232 - 470J | 47 ± 5% | 50 | 2.52 | 10 | 5 | 140 |
| TRCM453232 - 560J | 56 ± 5% | 50 | 2.52 | 9 | 5.5 | 135 |
| TRCM453232 - 680J | 68 ± 5% | 50 | 2.52 | 9 | 6 | 130 |
| TRCM453232 - 820J | 82 ± 5% | 50 | 2.52 | 8 | 7 | 120 |
| TRCM453232 - 101J | 100 ± 5% | 40 | 0.796 | 8 | 8 | 110 |
| TRCM453232 - 121J | 120 ± 5% | 40 | 0.796 | 6 | 8 | 110 |
| TRCM453232 - 151J | 150 ± 5% | 40 | 0.796 | 5 | 9 | 105 |
| TRCM453232 - 181J | 180 ± 5% | 40 | 0.796 | 5 | 9.5 | 102 |
| TRCM453232 - 221J | 220 ± 5% | 40 | 0.796 | 4 | 10 | 100 |
| TRCM453232 - 271J | 270 ± 5% | 40 | 0.796 | 4 | 12 | 92 |
| TRCM453232 - 331J | 330 ± 5% | 40 | 0.796 | 3.5 | 14 | 85 |
| TRCM453232 - 391J | 390 ± 5% | 40 | 0.796 | 3 | 16 | 80 |
| TRCM453232 - 471J | 470 ± 5% | 40 | 0.796 | 3 | 26 | 62 |
| TRCM453232 - 561J | 560 ± 5% | 30 | 0.796 | 3 | 30 | 50 |
| TRCM453232 - 681J | 680 ± 5% | 30 | 0.796 | 3 | 30 | 50 |
| TRCM453232 - 821J | 820 ± 5% | 30 | 0.796 | 2.5 | 35 | 30 |
| TRCM453232 - 102J | 1000 ± 5% | 30 | 0.252 | 2.5 | 40 | 30 |
TRCM322522, TRCM453232 系列 繞線貼片電感 - 機械性能試驗
| 必備條件 | 特性 | 測試方法(DIS C 5321) |
| 端子拉引強度 | 無明顯損傷 | 兩端子向水平方向施加0.5Kgf的拉力 |
| 耐振動 | 電感值變化在±3%以內無機械損傷 | 安裝于P板，X，Y，Z方向各2小時， 振頻率範圍10-55-10HZ往復1分鐘，全振幅1.5mm |
| 落下試驗 | 電感值變化在±3%以內無機械損傷 | 距混凝土或瓷磚地面1m高度落下 |
TRCM322522, TRCM453232 系列 繞線貼片電感 - 電氣性能試驗
| 必備條件 | 特性 | 測試方法(JIS C 5321) |
| 耐焊接熱 | 無明顯損傷 電感值變化在±3%以內 |
260±5°C的焊液(H63A) 浸入10±1秒，常溫放置2小時測量 |
| 可焊性 | 浸入表面90%以上覆蓋新的焊錫 | 500V電壓30秒 |
| 耐電壓 | 無異常電阻1000 Mohm以上 | 500V電壓30秒 |
| 絕緣電阻 | 無異常電阻1000 Mohm以上 | 500V電壓30秒 |
TRCM322522, TRCM453232 系列 繞線貼片電感 - 耐熱性能試驗
| 必備條件 | 特性 | 測試方法(JIS C 5321) |
| 低溫特性 | 無明顯損傷， 電感值變化率±5%以內 Q值變化率±30%以內 |
260±5°C的焊液(H63A) 浸入10±1秒常溫放置2小時測量 |
| 濕度循環 | 無明顯損傷， 電感值變化率±5以內 |
-25°C~+85°C 保持30分鐘低溫，高溫循環5個周期 |
| 溫度特性 | 電感值變化率±3%以內 | -25°C and +85°C條件下測定電感變化率 |
| 耐濕特性 | 無明顯損傷， 電感值變化率±5%以內 Q值變化率±30以內 |
溫度40±2°C，濕度90~95% 試驗96±常溫放置1~2小時測量 |
| 耐高溫特性 | 無明顯損傷， 電感值變化率±5%以內 Q值變化率在 ±30以內 |
溫度85±2°C，槽內放置96±2小時，常溫放置1~2小時 |
TRCM322522, TRCM453232 系列 繞線貼片電感 - 料號標識
| TRCM322522 | - | R10 | J | |||||||||||||||||||
 | | | ||||||||||||||||||||
|
|
|
||||||||||||||||||||
