貼片高電壓背光電感器 (TPSDBL) 閉磁式
貼片高電壓背光電感器 - TPSDBL 閉磁式系列
貼片高電壓背光電感(TPSDBL)，高電壓，優異的端面強度，輕便薄小。
<
>
德鍵電子 (TPSDBL) 貼片薄厚度電感器系列是為背光應用而設計的，廣泛使用在背光燈產品：PDA、USB、LCD、TFT、及 EL 背光、燈飾升壓等。具有高電壓和非常低的直流阻抗（DCR）。 高度僅 2.92 毫米，封裝尺寸僅（6.6mm × 4.45mm）。
德鍵 (TPSDBL) 由高溫材料構成，提供優異的熱轉移，以防止焊料回流期間的損壞。標準電感值範圍從 1.00 μH to 10000.00 μH，直流阻抗（DCR）從 0.04Ω to 32.8Ω，額定電流 (IDC) 0.02A to 3.0A。客戶可根據要求提供自定義值以滿足特別設計。
優異的耐熱材料與平底表面組合設計，使 (TPSDBL) 用於回流焊操作時，易於進行拾取、置放、和組裝。(TPSDBL) 超小型的尺寸，更適合 PCB 高密度安裝。德鍵電子 (TPSDBL) 貼片式背光電感器系列，採閉磁路結構設計，避免輻射，平底表面適合表面貼裝，優異的端面強度，高電壓，輕便薄小，良好的焊錫性，具有較高 Q 值，低阻抗之特點。
德鍵可以生產設計超出這些規格參數的電感器，亦可根據要求提供定制。(TPSDBL) 產品符合 RoHS 標準，無鉛焊接技術及 100% 無鉛，是電訊、消費和工業電子應用是理想的選擇。提供更有競爭力的價格和快速交貨服務。聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: 貼片高電壓背光電感器 (TPSDBL)。
特性 :
- 採閉磁路結構設計，避免輻射。
- 採高溫材料，防止焊料回流的損壞。
- 適合 PCB 高密度安裝。平底表面適合表面貼裝。
用途 :
- 背光燈產品：PDA，USB，LCD，TFT，EL背光，燈飾升壓等。

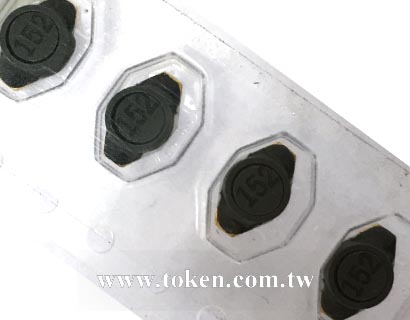

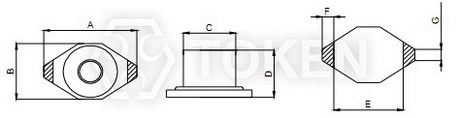

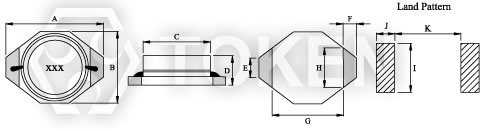

SMT 功率背光 (TPSDBL1608C/1608DT) 結構圖及規格尺寸
|
|||||||||
| 型號 | A Max. | B Max. | C Max. | D Max. | E Ref. | F Ref. | G Ref. | ||
| TPSDBL1608C | 6.6 | 4.45 | 4.90 | 2.92 | 4.32 | 1.02 | 1.27 | ||
備註: 可依客戶規格設計。
|
|||||||||
| 型號 | A Max. | B Max. | C Max. | D Max. | E Ref. | F Ref. | G Ref. | ||
| TPSDBL1608DT | 6.6 | 4.45 | 4.90 | 2.92 | 4.32 | 1.02 | 1.27 | ||
備註: 可依客戶規格設計。
高飽磁功率型 (TPSDBL) 特性規格
| Inductance (µH) | TPSDBL1608C | TPSDBL1608DT | |||
| 標識 | 電感值 (µH) | 直流阻抗 (Ω) Max. | 額定電流 (A) | 直流阻抗 (Ω) Max. | 額定電流 (A) |
| 1R0 | 1.0 | 0.040 | 3.00 | 0.065 | 2.0 |
| 1R5 | 1.5 | 0.045 | 2.80 | 0.070 | 1.9 |
| 2R2 | 2.2 | 0.050 | 1.80 | 0.075 | 1.5 |
| 3R3 | 3.3 | 0.055 | 1.60 | 0.080 | 1.2 |
| 4R7 | 4.7 | 0.066 | 1.40 | 0.085 | 1.2 |
| 6R8 | 6.8 | 0.065 | 1.20 | 0.090 | 1.0 |
| 100 | 10 | 0.075 | 1.00 | 0.125 | 0.7 |
| 150 | 15 | 0.090 | 0.80 | 0.135 | 0.6 |
| 220 | 22 | 0.11 | 0.70 | 0.160 | 0.5 |
| 330 | 33 | 0.19 | 0.60 | 0.275 | 0.45 |
| 470 | 47 | 0.23 | 0.50 | 0.300 | 0.34 |
| 680 | 68 | 0.29 | 0.40 | 0.575 | 0.29 |
| 101 | 100 | 0.48 | 0.30 | 1.100 | 0.24 |
| 151 | 150 | 0.59 | 0.26 | 1.400 | 0.20 |
| 221 | 220 | 0.77 | 0.22 | 2.500 | 0.17 |
| 331 | 330 | 1.40 | 0.20 | 2.900 | 0.16 |
| 471 | 470 | 1.80 | 0.19 | 3.600 | 0.14 |
| 681 | 680 | 2.20 | 0.18 | 4.550 | 0.12 |
| 102 | 1000 | 3.40 | 0.15 | 8.100 | 0.08 |
| 152 | 1500 | 4.20 | 0.12 | ||
| 222 | 2200 | 8.50 | 0.10 | ||
| 332 | 3300 | 11.00 | 0.08 | ||
| 472 | 4700 | 13.90 | 0.06 | ||
| 682 | 6800 | 25.00 | 0.04 | ||
| 103 | 10000 | 32.80 | 0.02 | ||
Note:
- 頻率測量 L: <100μH (100KHz/0.25v) L: >100μH 以上(1KHz/0.25v)。
- IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C)。
SMT 功率背光 (TPSDBL) 料號標識
| TPSDBL1608C | - | 1R0 | M | |||||||||||||||||||||||||||
 | | | ||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||
