貼片大電流功率電感器 開磁式高飽和型 (TPULF7032/7045)

貼片大電流功率電感器 - TPULF7032/7045 開磁式系列

開磁式貼片功率電感(TPULF7032/7045),直接線端結構,厚度薄,容易表面貼裝。

< >
  • 貼片大電流功率電感器 - TPULF7045 系列

德鍵電子 TPULF7032/7045 功率型系列,貼片線繞大電流電感器,採用開磁式開磁路構造設計,錳鋅材料的鐵芯,大電流及低直流阻抗,直接線端結構,厚度薄,輕便薄小,容易表面貼裝。

採用平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。低直流電阻,耐大電流等特點,而廣泛應用于高精度的工業設備中,如電視遊樂器、電腦周邊設備、小型通信機器、筆記型電腦、可攜式遊戲設備、直流轉換器、伺服器、顯示卡、OA 儀器、液晶電視、錄放影機、個人導航系統等。軸包裝,易用自動化裝配。

TPULF7032/7045 功率型系列具有高品質、高能量存儲、耐大電流、高功率、高磁飽和性、低電阻。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。

德鍵的 TPULF7032/7045 開磁式功率型系列,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,與 TDK 電感器兼容,並提供更有競爭力的價格和快速交貨服務。如需求的電感值不在公稱範圍內,或特殊尺寸,或其他參數需求,或需要詳細的産品設計,請與德鍵業務接洽。提供貼片功率電感器産品目錄下載。

下載 PDF 版本: 貼片大電流功率電感器 (TPULF)

特性 :
  1. 輕便薄小 (3.5mm Height and 7.4mm Width max.)。
  2. 適合大電流 (High Saturation Current)。
應用 :
  1. 筆記型電腦、小型通信機器、直流轉換器。

開磁式貼片功率型 (TPULF7032/7045) 結構圖及規格尺寸

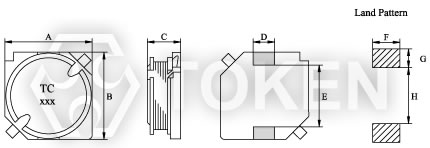

開磁式貼片功率電感 (TPULF7032/7045) 尺寸圖 (Unit: mm)開磁式貼片功率電感 (TPULF7032/7045) 尺寸圖 (Unit: mm)
型號 A Max. B Max. C Max. D ± 0.2 E Max. F G H
TPULF7032 7.4 7.4 3.5 2.0 5.4 3.0 2.0 4.4
TPULF7045 7.4 7.4 5.1 2.0 5.4 3.0 2.0 4.4

注: 可依客戶特殊需求設計

開磁式貼片功率型 (TPULF7032) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPULF7032 - 1R0M 1.00 1 0.022 2.88
TPULF7032 - 1R5M 1.50 1 0.026 2.67
TPULF7032 - 2R2M 2.20 1 0.032 2.40
TPULF7032 - 3R3M 3.30 1 0.041 2.08
TPULF7032 - 4R7M 4.70 1 0.049 1.92
TPULF7032 - 6R8M 6.80 1 0.067 1.60
TPULF7032 - 100M 10.00 1 0.085 1.41
TPULF7032 - 120M 12.00 1 0.100 1.28
TPULF7032 - 150M 15.00 1 0.130 1.12
TPULF7032 - 180M 18.00 1 0.160 1.00
TPULF7032 - 220M 22.00 1 0.180 0.93
TPULF7032 - 270M 27.00 1 0.240 0.80
TPULF7032 - 330M 33.00 1 0.290 0.72
TPULF7032 - 390M 39.00 1 0.340 0.66
TPULF7032 - 470M 47.00 1 0.410 0.59
TPULF7032 - 560M 56.00 1 0.480 0.55
TPULF7032 - 680M 68.00 1 0.600 0.49
TPULF7032 - 820M 82.00 1 0.710 0.44
TPULF7032 - 101M 100.00 1 0.950 0.38
Note:
  • 測試頻率:1KHz / 0.25V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

開磁式貼片功率型 (TPULF7045) 特性規格

產品料號 電感值 L (µH) 測試頻率 (KHz) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPULF7045 - 1R0M 1.00 1 0.023 2.880
TPULF7045 - 1R5M 1.50 1 0.028 2.560
TPULF7045 - 2R2M 2.20 1 0.032 2.360
TPULF7045 - 2R7M 2.70 1 0.035 2.360
TPULF7045 - 3R3M 3.30 1 0.038 2.160
TPULF7045 - 3R9M 3.90 1 0.042 2.160
TPULF7045 - 4R7M 4.70 1 0.049 1.880
TPULF7045 - 5R6M 5.60 1 0.055 1.880
TPULF7045 - 6R8M 6.80 1 0.060 1.680
TPULF7045 - 8R2M 8.20 1 0.067 1.680
TPULF7045 - 100M 10.00 1 0.070 1.560
TPULF7045 - 120M 12.00 1 0.080 1.440
TPULF7045 - 150M 15.00 1 0.090 1.360
TPULF7045 - 180M 18.00 1 0.100 1.280
TPULF7045 - 220M 22.00 1 0.120 1.170
TPULF7045 - 270M 27.00 1 0.140 1.070
TPULF7045 - 330M 33.00 1 0.160 1.000
TPULF7045 - 390M 39.00 1 0.190 0.910
TPULF7045 - 470M 47.00 1 0.220 0.840
TPULF7045 - 560M 56.00 1 0.290 0.720
TPULF7045 - 680M 68.00 1 0.340 0.660
TPULF7045 - 820M 82.00 1 0.460 0.580
TPULF7045 - 101M 100.00 1 0.550 0.510
TPULF7045 - 121M 120.00 1 0.670 0.420
TPULF7045 - 151M 150.00 1 0.900 0.370
TPULF7045 - 181M 180.00 1 1.050 0.350
TPULF7045 - 221M 220.00 1 1.350 0.290
TPULF7045 - 271M 270.00 1 1.550 0.280
TPULF7045 - 331M 330.00 1 2.050 0.230
TPULF7045 - 391M 390.00 1 2.300 0.215
TPULF7045 - 471M 470.00 1 2.600 0.195
TPULF7045 - 561M 560.00 1 2.900 0.185
TPULF7045 - 681M 680.00 1 3.400 0.170
TPULF7045 - 821M 820.00 1 4.200 0.165
TPULF7045 - 102M 1000.00 1 5.390 0.150
Note:
  • 測試頻率:1KHz / 0.25V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

開磁式貼片功率型 (TPULF7032/7045) 料號標識

TPULF7032 - 1R0 M

型號
TPULF7032
TPULF7045

電感值
1R0 1.00µH
120 12.00µH
121 120.00µH
誤差值
K ±10%
L ±15%
M ±20%
N ±30%
