贴片光敏传感器是常见的一种低成本最简单的光敏晶体管型光传感器。当光子冲击芯片时就会产生电流,它的电流输出和环境光强成线性比例。光谱响应特性类似于人眼,随光照度变化线性输出,具有一定的温度稳定性,典型入射感光峰值波长为 λp = 850nm。对标准光源 2856K 色温的可见光敏感高,输出电流大。在消费类电子产品中应用领域广泛,从控制玩具和照明设备,调节背景光,如电视,PDA,照相机,LCD/LED 显示器和移动电话等,实用性强。
表面贴装光敏传感器也将被称为环境光感应器 (ALS) 或照明感应器, 光电探测器, 亮度感应器, 光电晶体, 光敏三极体,光学感应器, 或简单的光感应器。光敏技术的一个重要应用是手机。在手机内,光敏可以在从黑暗的氛围到阳光的照明,自动调节显示屏背光亮度。这种控制显著提高了可视性,并最大限度地降低了功耗,因为通过 LCD 背光待机模式下,电源占用大约 51%。此外,光敏信号可用于指示键盘 LED 驱动器,以减少键盘背光,从而在待机模式下,将功率最小化至 30%。
现今,设计人员面临更多组件技术的选择,包括光电二极管,光电池,光电晶体管和光 IC 在内的环境光传感器,每种技术都各有利弊。选择光敏的关键标准之一,是能够识别在人眼可见范围 312nm - 1050nm 电磁波中的 380nm — 780nm 的波长为可见光。
德键 PT-A8-AC-1206-850 贴片光敏传感器,采用国外进口芯片封装,控制距离远,产品一致性好,性能稳定,有效控制距离大于 1.5 米,静态下电流损耗小,抗强光干扰性强。
下载 PDF 版本: 贴片光敏传感器 光敏三极体 (PT-A8-AC-1206-850) SMD。
|
|||||||||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | ||||||||||||
PT-A8-AC-1206-850 | 3.2 ± 0.2 | 2.0 ± 0.2 | 1.5 ± 0.2 | 1.1 ± 0.2 | 0.6 ± 0.2 |
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 850 | - | nm |
感光波宽范围 | λ | \ | 400 | - | 1100 | nm |
集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
0.5 | 0.8 | 1.2 | μA |
IL(2) | Vcc=5V Ev=30Lux |
1.5 | 2.4 | 3.6 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
5 | 8 | 12 | μA | |

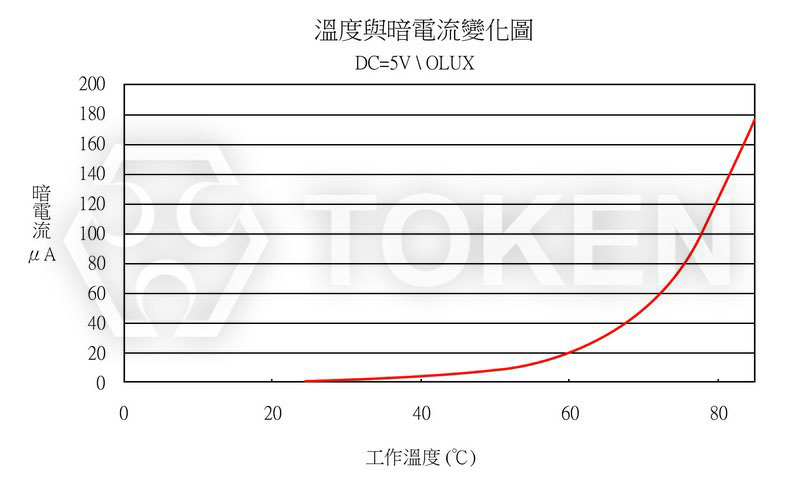

暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | us | ||
关闭时间 | tf | 15 |
亮电流 | 测试条件 | A 档 | B 档 | C 档 | D 档 | X 档 | 单位 |
Vce=5V Ev=10Lux |
/ | / | / | / | 0.5 ~ 1.2 | μA |
参数名称 | 符号 | 额定值 | 单位 |
集电极—发射极电压 | VCEO | 30 | V |
发射极—集电极电压 | VECO | 3 | V |
功耗 | PC | 70 | mW |
工作温度 | Topr | -25 ~ +85 | °C |
储存温度 | Tstg | -40 ~ +100 | °C |
|
|
|
|
PT | - | A8 | - | AC | - | 1206 | - | 850 | |||||||||||||||||
![]() | ![]() | ![]() | ![]() | ![]() | |||||||||||||||||||||
|
|
|
|
|
