无感陶瓷管形高压电阻器 (RMCD)

无感陶瓷管形高压电阻器 (RMCD) 产品简介

德键(RMCD)无感陶瓷管形高压电阻器,具有更高能量功耗和更高的耐压。

< >
  • 管形陶瓷无感高压电阻 (RMCD) 系列

大功率分压电阻器 RMCD 扩展了德键电子先进的高压专有技术,可取代市场上较大的电阻器。

德键 RMCD 是无感陶瓷管式高压电阻器。由体积较大的电阻材料制成,这些电阻有能力处理比线绕或金属膜电阻更高的脉冲功率,使 RMCD 适合于快速能源吸收和高能量脉冲工作。

RMCD 陶瓷高压电阻提供更高的平均功耗的优点,同时能保持高浪涌能量,高耐压,无电感量的特性。特别是在射频的应用,如信号传送器和调制解调器,其陶瓷管的设计提供更有效的对流冷却。

此外,RMCD 高压电阻分压器提供高峰值电压和功率能量结合成极高工作电压。这些规格可以提供许多先进的电子系统重要的改进,包括行波管电源供应器,雷达系统,X 射线系统,分析设备,高分辨率 CRT 显示器。

德键还将生产规格以外的 RMCD 高压电阻,以满足客户的要求,提供应用和设计工程师全面支持,及全球客户服务。请与德键业务接洽,并取得最新的产品信息。

下载 PDF 版本: 无感陶瓷管形高压电阻器 (RMCD)

特性 :
  1. 阻值公差: K(±10%)。只有 0.4µH max. 电感量。
  2. 工作介质:空气,绝缘油,SF6。电阻范围: 75 ohm ~ 1 Kohm。
  3. 瞬间耐更大的电流,更大的峰值能量。峰值电压高达 74 KV, 功率(W)高达 100W。

应用 :
  1. 激光,医疗除颤仪,雷达,马达驱动器,广播发射机,缓冲电路,虚拟负载,能源研究。
  2. X 射线,动态制动,功率调节,软启动/电流限制器,射频放大器,半导体工艺,脉涌电压发生器。

RMCC - 一般规格

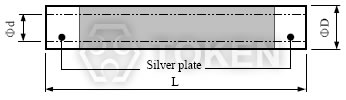

管形陶瓷无感高压电阻 (RMCD) 尺寸图管形陶瓷无感高压电阻 (RMCD) 尺寸图
Type 尺寸 (mm) 阻值范围
(Ω)
阻值误差
(%)
热容量
(KJ)
冲击电压
(KV)
额定功率
(W)
L±3.0 ΦD±2.0 Φd±2.0
RMCD-100 305 25.4 15.5 75 ~ 1K ±10 30 75 100
RMCD-90 250 25.4 15.5 25 60 90
RMCD-70 200 25.4 15.5 20 45 70
RMCD-50 150 25.4 15.5 15 30 50
RMCD-35 100 25.4 15.5 10 15 35

RMCD - 电子特性

型号 额定功率 温度系数 电阻率 比热 电感值 密度 最高使用温度
RMCD 35 ~ 100W -500 ~ -1500PPM/°C 5 ~ 80Ω·cm 2J/cm3·°C 0.4µH max 2.25g/cm3 220°C max

管形陶瓷无感高压电阻(RMCD) 料号标识

RMCD 100W 100R K S B
型号
RMCD
额定功率(W)
35W
50W
70W
90W
100W
阻值 (Ω)
82R 82Ω
100R 100Ω
470R 470Ω
820R 820Ω
1K 1KΩ
阻值公差 (%)
K ±10%
镀银端子
漆色
B 黑色
