瓷盒水泥电阻器 (SQ) 系列

瓷盒水泥电阻器 - (SQ) 产品简介

低成本的水泥瓷盒电阻器(SQ),适合高功率和高温度的应用。

< >
  • 瓷盒水泥电阻器 - SQ 系列
  • Cement Resistors - SQ Series

绕线瓷盒水泥电阻器又称为水泥瓷盒电阻器,是将电阻线绕于无感性耐热瓷件上,或用功率皮膜电阻等固定电阻器作为内部元组件,填充耐热,耐湿及耐腐蚀的水泥材料保护固定而成。具有耐高功率、散热容易、稳定性高等特点。

德键电子提供商业级通用的瓷盒水泥电阻器 SQ 系列,有功率型线绕和功率皮膜型电阻器两大类。适合中、高额定功率应用(2W. .. 50W),SQ 陶瓷外壳系列电阻器,能提供完整的电气绝缘特性。

德键的 SQP,SQM,SQZ,和 SQH 系列,提供轴向,立式,径向瓷盒式样,和快插接口及多种引线安装工艺。

SQ 功率型系列水泥瓷盒电阻器,具有理想的高功率和高温应用的规格特性。常应用于电源供应器、电机控制器、和汽车应用,SQ 瓷盒水泥电阻器系列非常适合客户订制已符合其个别的需要。

随着阻值范围的扩展和额定高温的提高,SQ 系列水泥瓷盒电阻器适合在恶劣的环境工作。SQ 系列线绕电阻器的阻值范围从 0.1Ω 到 3KΩ;SQ 系列功率皮膜电阻器的阻值范围从 80Ω 到 150KΩ,标准公差 ±5% 适用于线绕型和功率皮膜型这两大类,温度系数 (TCR) ±300ppm/°C 或更高。

德键设计与制造设备可以满足客户的自定义组件设计和可靠性要求。电邮或电洽我们此产品最新资讯。

下载 PDF 版本: 瓷盒水泥电阻器 (SQ)。

特性 :
  1. 符合 RoHS 标准和 100% 无铅。
  2. 低成本,节省空间。直接安装在印刷电路板上。
  3. 高功率体积比,特别无机灌封材料。陶瓷外壳具有高导热性的防火封装。
应用 :
  1. 分压器,电源供应器。
  2. 适合高性能、高功率的应用。
  3. 电动机控制器,电力电子电路,汽车方面的应用。

瓷盒水泥 - SQP 系列 尺寸

瓷盒水泥电阻器 (SQP) 尺寸图瓷盒水泥电阻器 (SQP) 尺寸图
类型 尺寸 (mm) 阻值范围 (Ω)
SQP W ± 1 H ± 1 L ± 1.5 d ± 0.05 SQP RS+SQP
2W 7 7 18 0.5~0.6 0.1~82
3W 8 8 22 0.7~0.8 0.1~180 181~33K
5W 10 9 22 0.7~0.8 0.1~180 181~50K
7W 10 9 35 0.7~0.8 0.1~430 431~50K
10W 10 9 48 0.7~0.8 0.1~470 471~50K
15W 12.5 11.5 48 0.7~0.8 0.5~600 601~150K
20W-25W 14 13.5 60 0.7~0.8 0.8~1K 1.1~150K

瓷盒水泥 - SQM 系列 尺寸

瓷盒水泥电阻器 (SQM) 尺寸图瓷盒水泥电阻器 (SQM) 尺寸图
类型 尺寸 (mm) 阻值范围 (Ω)
SQM H ± 1.5 W ± 1 S ± 1 SQM RS+SQM
2W 20 12 8 0.1-8.0 81-50K
3W 25 12 8 0.1-180 181-50K
5W 25 13 9 0.1-180 181-50K
7W 39 13 9 0.1-430 431-47K
10W 51 13 12 0.1-470 471-47K
10WS 35 16 12 0.1-430 431-47K

水泥瓷盒 - SQT 系列 尺寸

水泥瓷盒电阻器 (SQT) 尺寸图水泥瓷盒电阻器 (SQT) 尺寸图
类 型 尺 寸 (mm) 阻 值 范 围 (Ω)
SQT H ± 1.5 W ± 1 L ± 1 t ± 1 SQT RS+SQM
3W 9 10 22 1.5 0.1-180 181-50K
5W 9 10 22 1.5 0.1-180 181-50K
7W 9 10 35 3.0 0.1-430 431-47K
10W 9 10 48 3.0 0.1-470 471-47K

水泥瓷盒 - SQH 系列 尺寸

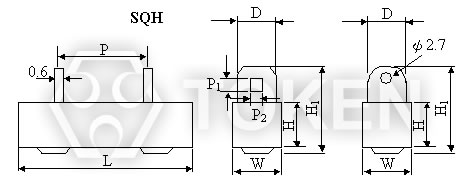

水泥瓷盒电阻器 (SQH) 尺寸图水泥瓷盒电阻器 (SQH) 尺寸图
类型 尺寸 ( mm ) 阻值范围 (Ω) 最大
工作
电压
SQH W ± 1 H ± 1 L ± 1.5 P ± 1 H1 ± 1 D ± 0.5 P1 ± 0.2 P2 ± 0.2 SQH RS+SQH
10W 10 9 48 32 21 5 2.5 2 0.1~500 500~50K 500V
15W 12.5 11.5 48 32 21 5 2.5 2 1~1K 1K~150K 600V
20W 14.5 13.5 60 43 24 6 3.0 2.5 1~2K 2K~150K 700V
30W 19 19 75 56 29 6 3.0 2.5 1~2K 700V
40W 19 19 90 67 29 6 3.0 2.5 2~3K 700V
50W 19 19 90 67 29 6 3.0 2.5 2~3K 700V

水泥瓷盒 - SQZ 系列 尺寸

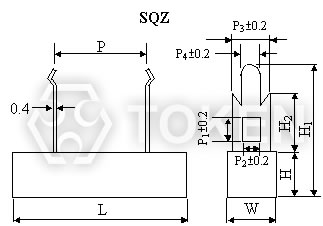

水泥瓷盒电阻器 (SQZ) 尺寸图水泥瓷盒电阻器 (SQZ) 尺寸图
类型 尺寸 ( mm ) 阻值范围 (Ω)
SQZ L ± 1.5 W ± 1 H ± 1 P ± 1.5 P1 P2 P3 P4 H1 ± 1 H2 ± 1 SQZ RS+SQZ
5W 25(28) 10 10 9.5(15) 4.2 2 5 1.5 25 10.5 0.1-130 131-50K
7W 36 10 10 20 4.2 2 5 1.5 25 10.5 0.1-430 431-50K
10W 48 10 10 32 4.2 2 5 1.5 25 10.5 0.2-470 471-50K
15W 48 12.5 12 32 4.2 2 5 1.5 26 10.5 1-600 601-150K
20.25W 60 15 13 42 7 6 10 2.7 36 15.0 1-1K 1.1K-150K

瓷盒水泥 SQ 系列 电器特性

项 目 条 件 规 格
温度系数 -30°C~ 200°C ± 300ppm / °C
短时间超负载 2.5 times of rated wattage for 5 sec. ± 2 %
额定负载 Rated wattage for 30 min. ± 1 %
耐电压 800 v AC 1 min. no charge
温度循环 -30°C~ 85°Cfor 5 cycles ± 1 %
负载寿命 70°Con-off cycle 1000hrs. ± 5 %
耐湿寿命 40°C95% RH on-off cycle 500 hrs. ± 5 %
不燃性 16 times rated wattage for 5 min. not flammed

水泥瓷盒 SQ 系列 料号标识

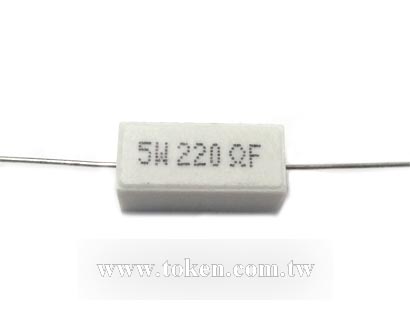

SQP - 5W 100R J 散装

型号
SQP
SQM
SQT
SQH
SQZ

额定功率(W)
阻值 (Ω)
0R1 0.11Ω
10R 10Ω
100R 100Ω
470R 470Ω
47K 47KΩ
100K 100KΩ
阻值公差 (%)
J ±5%
包装方式
