RFID 无线辨别感应线圈 (TR4308I)

RFID 无线辨别感应器线圈 - TR4308I 系列

RFID 无线辨别感应线圈(TR4308I),非接触式的自动识别,传递资讯的新技术。

< >
  • RFID 无线辨别感应器线圈 (TR4308I)

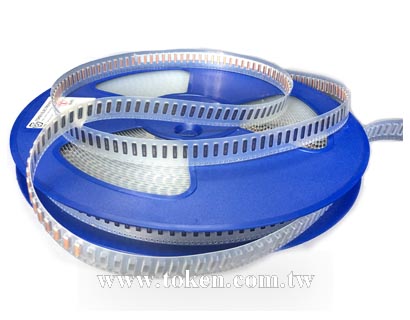

  • RFID 感应线圈电感 (TR4308I)

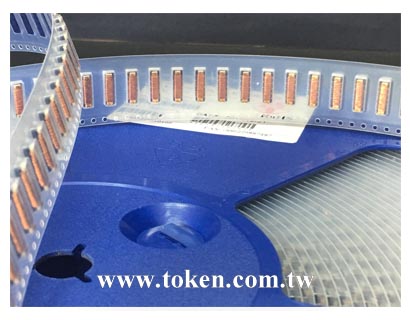

  • RFID 射频线圈 (TR4308I)

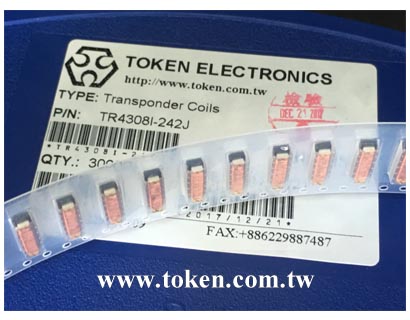

  • RFID 电感线圈 (TR4308I)

RFID 是一项利用射频信号通过空间耦合(交变磁场或电磁场),实现无接触资讯传递,并通过所传递的资讯,达到识别目的的技术,RFID 射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标物件并获取相关资料,识别工作无须人工干预,作为条码的无线版本,RFID技术具有条码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上资料可以加密、存储资料容量更大、存储资讯更改自如等优点。

根据标签的数据调制方式,可将 RFID 系统分为主动式、被动式、和半主动式三类。一般来讲,有源系统为主动式,无源系统为被动式。主动式系统用自身的射频能量主动地发送数据给读头,调制方式可分为调幅、调频、或调相;被动式系统使用调制散射方式发射数据,它必须利用读头的载波来调制自己的信号,而且读头可以确保只激活一定范围内的 RFID 系统,适用于门禁或交通系统;半主动式 RFID 系统,又称电池支援式反向散射调制系统,它本身也带有电池,只起到对标签内部数字电路供电的作用,而不通过自身能量主动发送数据,只有被读头的能量场"激活"时,才通过反向散射调制方式传送自身数据。

无源 RFID 标签本身不带电池,依靠读卡器发送的电磁能量工作。由于它结构简单、经济实用,因而获得广泛的应用。无源 RFID 标签由 RFID IC、谐振电容 C 和天线 L 组成,天线与电容组成谐振回路,调谐在读卡器的载波频率,以获得最佳性能。

德键电子 RFID 无线射频识别感应线圈为超薄及加长型、主要用于汽车遥控式钥匙产品。

下载 PDF 版本: RFID 无线辨别感应器线圈 (TR4308I)。

特性 :
  • 超薄及加长型。高Q值。

用途 :
  • 汽车遥控式钥匙。

TR4308I 系列 感应线圈 - 结构图及规格尺寸

RFID 无线辨别感应器线圈 - TR4308I RFID 无线辨别感应器线圈 - TR4308I
型号 A B C D E F G H
TR4308I 11.43 3.15 2.74 1.01 0.51 2.79 1.78 8.46
  • 可依客户特殊需求设计。

电器特性规格 感应线圈 - TR4308I 系列

产品料号 电感值
(mH)
Q值
(min)
测试频率
(KHz)
共振频率
(KHz)(min)
直流阻抗
(Ω)(max)
TR4308I - 401J 0.40 15 125 4500 7.4
TR4308I - 901J 0.90 15 125 4000 22
TR4308I - 112J 1.08 15 125 4000 25
TR4308I - 202J 1.97 17 125 2400 34
TR4308I - 242J 2.38 17 125 2200 39
TR4308I - 332J 3.30 17 125 1800 51
TR4308I - 412J 4.15 17 125 1700 74
TR4308I - 492J 4.90 17 125 1300 96
TR4308I - 682J 6.80 17 125 1000 112
TR4308I - 712J 7.10 17 125 1000 115
TR4308I - 812J 8.10 17 125 960 123
Note:
  • 测试频率: 125KHz / 0.25V.
  • 工作温度: -40°C+85°C.

RFID,射频识别系统和应用

图 1. RFID系统
图 1. RFID系统

RFID,射频识别,是使用无线电信号发送识别特定物品的信息系统。RFID的最常见应用是跟踪和定位任何物品,包括材料或移动项目。

RFID线圈是耦合装置的一部分并且用作发射天线。RFID线圈的主要规格是灵敏度和读取距离,然而,RFID线圈的电感值直接影响灵敏度和读取距离。通常,较高的电感量提供较大的灵敏度,从而具有较长的读取距离。

制造商通常标示使用的线圈的电感值。读取距离定义为发送应答器响应读取器磁场的最大距离。读取器产生触发磁场的标别。 当阅读器接收到传输的数据时,它会解读数据并采取适当的措施,如图1所示。

当应答器进入读取器产生的场时,线圈在标示范围内产生电压。在有源应答器中,电压用于唤醒标示并使用其内部电池。 在无源转发器中,该电压可用于为标示供电。在无源转发器中,该电压可用于为标示供电。 有源应答器通常具有更长的读取距离,更短的使用寿命及更大的制造成本。无源转发器通常更小,寿命更长并且制造成本更低。

RFID系统有两个主要组成部分:

  • 标示 (Tag):
    发送应答器使用唯一信息编程。
    标示由集成电路和耦合装置组成。集成电路存储该标示持有的特定数据。

  • 读取器 (Reader):
    询问器包括用于解释数据的解码器。耦合设备与阅读器连接。

图 2. LC 电路
图 2. LC 电路

为获得最佳性能,RFID线圈用于并联LC电路,如图2所示。在电路中增加一个电容可以最大化读取距离。LC电路设计用于在读取器的工作频率下谐振。 要计算电容值,请使用以下公式:

公式:电容值 (C) = 1 / (电感量 L x (2π x 频率 ƒ))2

TR4308I 系列 感应线圈 - 料号标识

TR4308I - 401 J

型号
TR4308I

电感值
401 0.40(mH)
901 0.90(mH)
112 1.08(mH)
误差值
S 0.3nH
J 5%
