環保可見光傳感器 光敏三極體
(PT-IC-AC)
![環保可見光傳感器 光敏三極體 - (PT-3-PE-520-GC-IC)](image/TPT3PE550ACIC.jpg)
環保可見光傳感器 光敏三極體
PT-IC-AC-3-PE-550
(PT-IC-AC) 是 LED 封裝的可見光照度,NPN 平面外展光電晶體傳感器,是一款光譜響應接近人眼靈敏度的光 IC,在520 nm〜580 nm處具有峰值靈敏度。此光 IC 具有更小的輸出波動,輸出電流直接和光強呈線性比例關係,低工作照度,低暗電流,溫度穩定性佳,符合 Rohs 標準指令,無鉛鎘,可替代硫化鎘(CdS)光敏電阻。
環保可見光傳感器又稱為光敏三極體(Phototransistor)和普通三極體相似,當光子衝擊接合處就會產生電流。從而調節背景光。德鍵環保可見光傳感器,增加了內置暗電流消除電路及微信號 CMOS 放大器,輸出電流大。高精度電壓源和修正電路,工作電壓範圍寬,溫度穩定性優異。雙敏感元自動衰減近紅外線,增強了光學濾波效果。
PT-IC-AC 採用國外進口芯片封裝,芯片表面超強鍍紅外過濾膜工藝,完全過濾紅外線干擾,不用再增加套管和過濾片,有效過濾安防類產品中紅外發射光反射的影響,通過前期對芯片的精度進行挑選,後續生產工藝的嚴格管理,成品批量一致性極好!對比同類光敏器件,一致性高 3 ~ 5 倍。最小精度可控制為正負 10%;完全可以滿足客戶對起動 LUX 值的苛刻要求;芯片內部通過溫度補償工藝,在高溫下工作,較同類產品耐溫性高出一倍。
下載 PDF 版本: 環保可見光傳感器 光敏三極體 (PT-IC-AC)。
特性 :
- 模似人眼感光,峰值感光波長 550nm,內置紅外濾光片,可抗紅外線干擾。
- 批量一致性好、靜態電流小。
- 響應速度快、性能穩定。
- 外形美觀。
功能 :
- 替代傳統 CDS 光敏電阻,不含鎘、鉛等有害物質,符合歐盟 ROHS 標準。
- 適用於各類光控照明產品: 如安防監控機、小夜燈、草坪燈、太陽能燈等。
- 自動調節背景光: 如 LCD、手機、照相機、數碼相框、GPS 導航等。
- 控制各類光控影控玩具。
- 各類光控檢測測試設備等。
量身定制 :
- 可按要求提供不同外型尺寸,方便安裝於產品的任何位置。
- 可按需求提供最適合產品的亮電流 \ 暗電流(亮電阻 \ 暗電阻),讓產品壹致性更加好,更具市場競爭力。
結構圖及規格尺寸 (單位:mm) PT-IC-AC-PE-550 平頭有邊

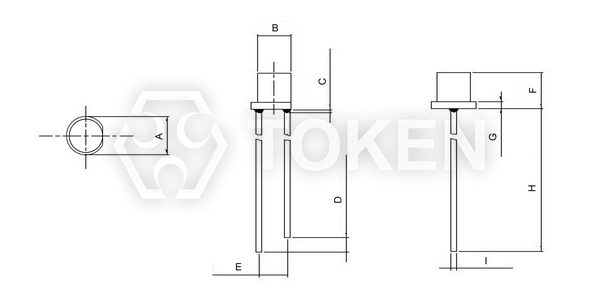

![環保可見光傳感器 (PT-IC-AC-PE-550) 平頭有邊尺寸圖](image/light-sensor-3PE-550-AC-IC.jpg) 環保可見光傳感器 (PT-IC-AC-PE-550) 平頭有邊尺寸圖
![平頭有邊環保可見光傳感器 (PT-IC-AC-PE-550)](image/TPT5PE550ACIC.jpg) 平頭有邊環保可見光傳感器 (PT-IC-AC-PE-550)
|
|
型號 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
PT-IC-AC-3-PE-550 |
4.05 ± 0.20 |
3.00 ± 0.20 |
1.50 Max. |
1.50 ± 0.5 |
2.54 ± 0.20 |
3.85 ± 0.20 |
0.75 ± 0.20 |
25.4 Min. |
0.50 ± 0.20 |
PT-IC-AC-5-PE-550 |
5.80 ± 0.20 |
5.00 ± 0.20 |
1.50 Max. |
1.50 ± 0.50 |
2.54 ± 0.20 |
5.30 ± 0.20 |
1.00 ± 0.20 |
25.4 Min. |
0.50 ± 0.50 |
註:
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。
結構圖及規格尺寸 (單位:mm) PT-IC-AC-5-BN-520 圓頭無邊

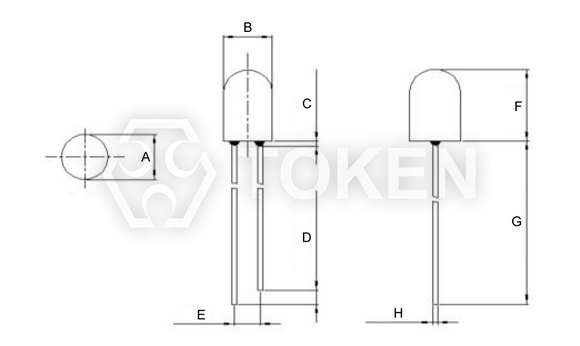

![環保可見光傳感器 (PT-IC-AC-5-BN-520) 圓頭無邊尺寸圖](image/light-sensor-5BN-520ACIC-1.jpg) 環保可見光傳感器 (PT-IC-AC-5-BN-520) 圓頭無邊尺寸圖
![圓頭無邊環保可見光傳感器 (PT-IC-AC-5-BN-520)](image/TPT5BN520ACIC.jpg) 圓頭無邊環保可見光傳感器 (PT-IC-AC-5-BN-520)
|
|
型號 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
PT-IC-AC-5-BN-520 |
5.00 ± 0.20 |
5.00 ± 0.20 |
1.50 Max. |
2.00 ± 0.5 |
2.54 ± 0.20 |
7.00 ± 0.20 |
14.00 Min. |
0.50 ± 0.20 |
註:
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。
結構圖及規格尺寸 (單位:mm) PT-IC-AC-5-PN-580 平頭無邊

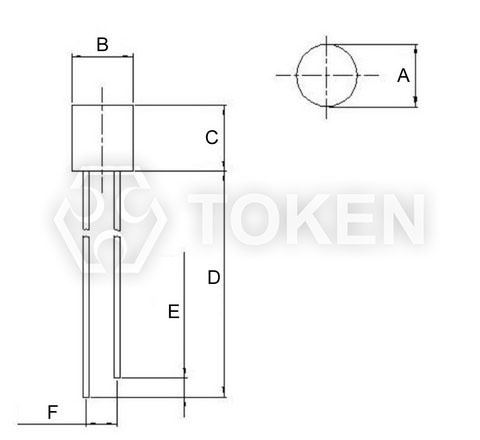

![環保可見光傳感器 (PT-IC-AC-5-PN-580) 平頭無邊尺寸圖](image/light-sensor-5PN580ACIC-1.jpg) 環保可見光傳感器 (PT-IC-AC-5-PN-580) 平頭無邊尺寸圖
![平頭無邊環保可見光傳感器 (PT-IC-AC-5-PN-580)](image/TPT5PN580ACIC.jpg) 平頭無邊環保可見光傳感器 (PT-IC-AC-5-PN-580)
|
|
型號 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
PT-IC-AC-5-PN-580 |
5.00 ± 0.20 |
5.00 ± 0.20 |
5.30 ± 0.20 |
14.0 Min. |
2.00 ± 0.50 |
2.54 ± 0.20 |
註:
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。
光電特性: (Ta=25°C) PT-IC-AC-3-PE-550
參數名稱 |
符號 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
感光峰值波長 |
λp |
\ |
- |
550 |
- |
nm |
感光波寬範圍 |
λ |
\ |
400 |
- |
- |
nm |
工作電壓 |
Vcc |
\ |
- |
5 |
- |
V |
亮電流 |
IL(1) |
Vcc=5V Ev=10Lux |
7 |
13 |
18 |
μA |
IL(2) |
Vcc=5V Ev=30Lux |
21 |
39 |
54 |
μA |
IL(3) |
Vcc=5V Ev=100Lux |
70 |
130 |
180 |
μA |
暗電流 |
Id |
Vcc=5V/85°C Ev=0Lux |
- |
- |
0.8 |
μA |
開啟時間 |
tr |
Vcc=5V Ev=30Lux RL=1000Ω |
4.5 |
ms |
關閉時間 |
tf |
4.5 |
光電特性: (Ta=25°C) PT-IC-AC-5-PE-550
參數名稱 |
符號 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
感光峰值波長 |
λp |
\ |
- |
550 |
- |
nm |
感光波寬範圍 |
λ |
\ |
400 |
- |
- |
nm |
工作電壓 |
Vcc |
\ |
- |
5 |
- |
V |
亮電流 |
IL(1) |
Vcc=5V Ev=10Lux |
7 |
13 |
18 |
μA |
IL(2) |
Vcc=5V Ev=30Lux |
21 |
39 |
54 |
μA |
IL(3) |
Vcc=5V Ev=100Lux |
70 |
130 |
180 |
μA |
暗電流 |
Id |
Vcc=5V/85°C Ev=0Lux |
- |
- |
0.8 |
μA |
開啟時間 |
tr |
Vcc=5V Ev=30Lux RL=1000Ω |
4.5 |
ms |
關閉時間 |
tf |
4.5 |
最大額定值: (Ta=25°C) PT-IC-AC-PE-550
參數名稱 |
符號 |
額定值 |
單位 |
工作電壓 |
Vcc |
Min. |
Max. |
V |
1 |
10 |
V |
功耗 |
Pc |
70 |
mW |
工作溫度 |
Topr |
-25 ~ +85 |
°C |
儲存溫度 |
Tstg |
-40 ~ +100 |
°C |
光電特性: (Ta=25°C) PT-IC-AC-5-BN-520
參數名稱 |
符號 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
感光峰值波長 |
λp |
\ |
- |
520 |
- |
nm |
感光波寬範圍 |
λ |
\ |
400 |
- |
700 |
nm |
工作電壓 |
Vcc |
\ |
- |
5 |
- |
V |
亮電流 |
IL(1) |
Vcc=5V Ev=10Lux |
4 |
8 |
12 |
μA |
IL(2) |
Vcc=5V Ev=30Lux |
12 |
24 |
36 |
μA |
IL(3) |
Vcc=5V Ev=100Lux |
40 |
80 |
120 |
μA |
暗電流 |
Iceo |
Vce=5V/85°C Ev=0Lux |
- |
- |
0.8 |
μA |
紅外接收電流 |
IL(4) |
Vce=5V/850nm IR LED Ee=1mW/cm2 |
- |
- |
0.05 |
μA |
開啟時間 |
tr |
Vcc=5V RL=1000Ω |
4.5 |
ms |
關閉時間 |
tf |
4.5 |
最大額定值: (Ta=25°C) PT-IC-AC-5-BN-520
參數名稱 |
符號 |
額定值 |
單位 |
集電極—發射極電壓 |
VCEO |
60 |
V |
發射極—集電極電壓 |
VECO |
7 |
V |
功耗 |
PC |
50 |
mW |
工作溫度 |
Topr |
-25 ~ +85 |
°C |
儲存溫度 |
Tstg |
-40 ~ +100 |
°C |
光電特性: (Ta=25°C) PT-IC-AC-5-PN-580
參數名稱 |
符號 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
感光峰值波長 |
λp |
\ |
- |
580 |
- |
nm |
感光波寬範圍 |
λ |
\ |
400 |
- |
700 |
nm |
工作電壓 |
Vcc |
\ |
- |
5 |
- |
V |
亮電流 |
IL(1) |
Vcc=5V Ev=10Lux |
1.5 |
3.5 |
5.5 |
μA |
IL(2) |
Vcc=5V Ev=30Lux |
4.5 |
10.5 |
16.5 |
μA |
IL(3) |
Vcc=5V Ev=100Lux |
15 |
35 |
55 |
μA |
暗電流 |
ID |
Vcc=5V/85°C Ev=0Lux |
- |
- |
0.8 |
μA |
紅外接收電流 |
IL(4) |
Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- |
- |
0.05 |
μA |
開啟時間 |
tr |
Vcc=5V RL=1000Ω |
4.5 |
ms |
關閉時間 |
tf |
4.5 |
最大額定值: (Ta=25°C) PT-IC-AC-5-PN-580
參數名稱 |
符號 |
額定值 |
單位 |
工作電壓 |
Vcc |
Min. |
Max. |
V |
1 |
10 |
V |
工作溫度 |
Topr |
-25 ~ +85 |
°C |
儲存溫度 |
Tstg |
-40 ~ +100 |
°C |
焊接溫度 |
Tsol |
260 |
°C |
感光曲線圖 PT-IC-AC-3-PE-550

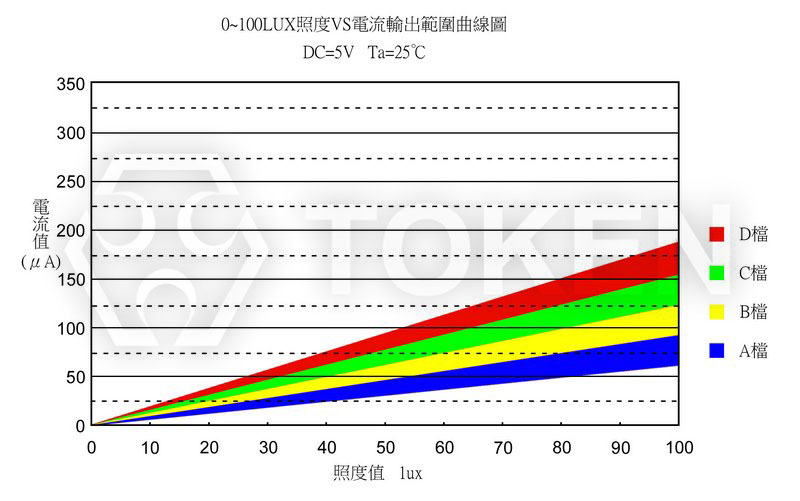

光電流曲線圖 PT-IC-AC-3-PE-550
環境溫度 VS 暗電流 PT-IC-AC-3-PE-550
感光曲線圖 PT-IC-AC-5-PE-550
光電流曲線圖 PT-IC-AC-5-PE-550
環境溫度 VS 暗電流 PT-IC-AC-5-PE-550

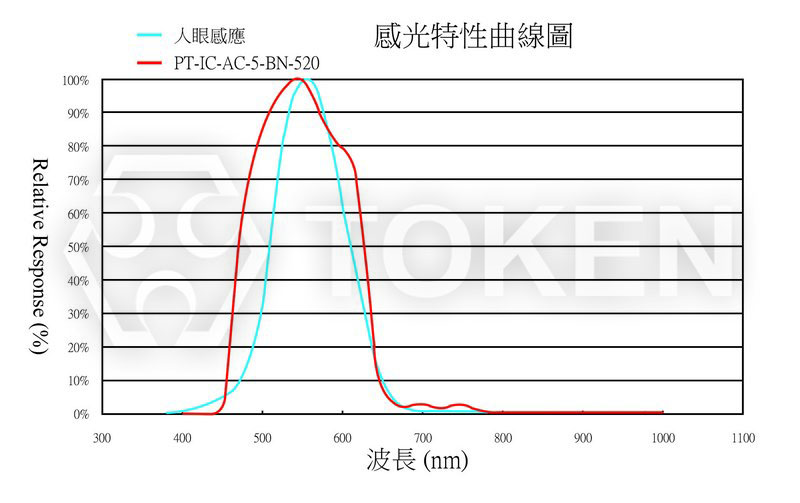

感光曲線圖 PT-IC-AC-5-BN-520

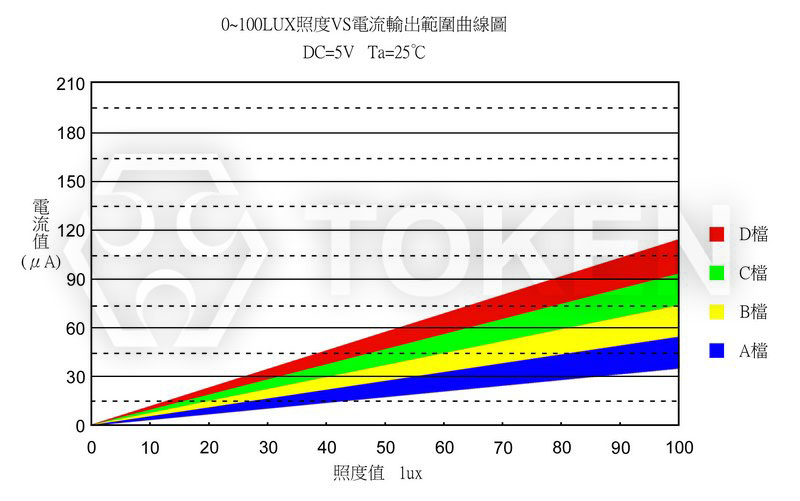

光電流曲線圖 PT-IC-AC-5-BN-520

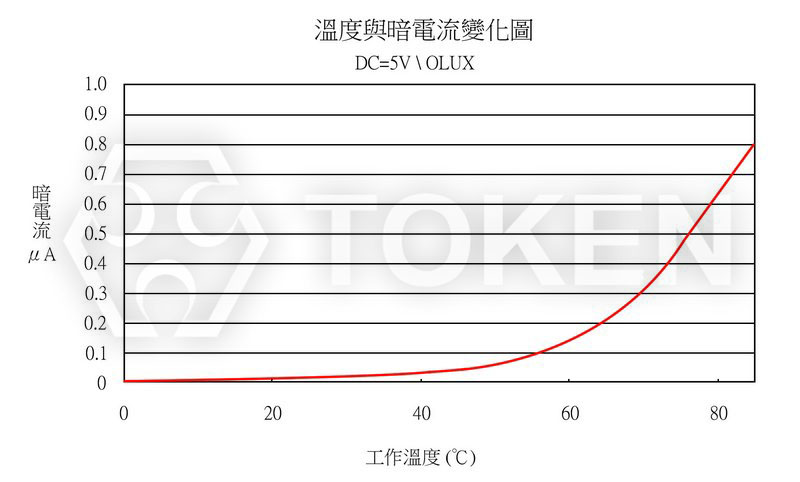

環境溫度 VS 暗電流 PT-IC-AC-5-BN-520
感光曲線圖 PT-IC-AC-5-PN-580

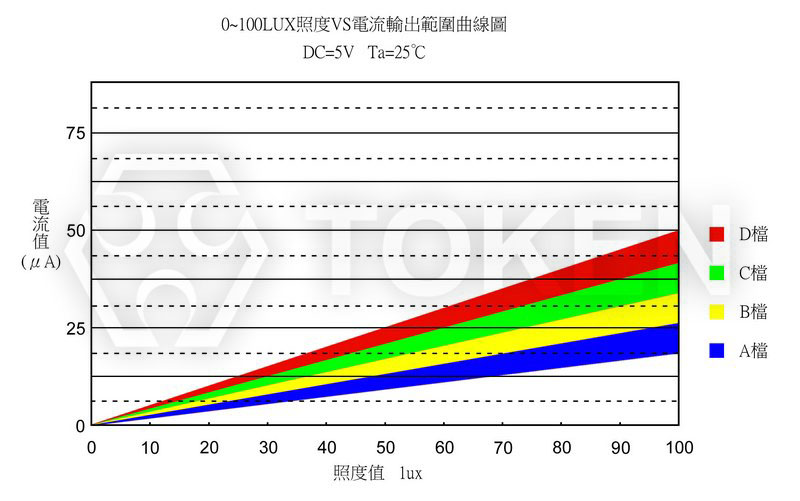

光電流曲線圖 PT-IC-AC-5-PN-580
環境溫度 VS 暗電流 PT-IC-AC-5-PN-580

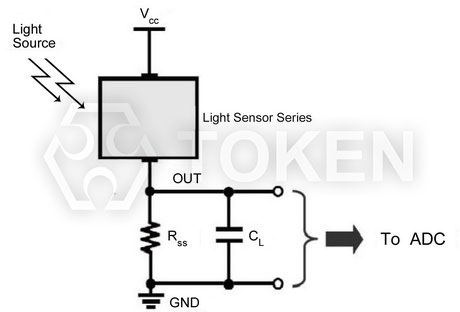

![一般應用示意圖 - PT-IC-AC](image/light-sensor-5PT-IC-AC.jpg)
一般應用示意圖 - (PT-IC-AC)
注意事項 :
- 測試光源:選用 590nm LED 面光源。
安裝 :
- 產品安裝在 PCB 上,不能造成對引線施加壓力。
焊接 :
- 膠體不可浸入錫槽內。
- 加熱過程中不能對引線施加壓力。
- 推薦焊接條件。
- 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。
引線成型 :
- 引線成型需在焊接前完成。
- 不能以靠近環氧體的支架根部為支點成型。
- 成型位置應離環氧本體 5mm 以上,特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的,應制作特制的夾具,成型時固定住靠近環氧體的管腳部位,盡量減少對環氧體的作用應力,防止因應力過大造成產品開路及其環氧體裂損。
存儲 :
- 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ,貯存期限為 3 個月。若貯存超過 3 個月,則應放在帶有氮氣和幹燥劑的密閉容器內,貯存時間可達壹年。
- 拆袋使用,應盡可能短時間內用完。若用不完,應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%,並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀,銀表面會受到腐蝕性氣體等環境的影響,應避免使產品處於易腐蝕或失去光澤的環境中,這會導致產品焊接困難。
清洗 :
- 在任何情況下,清洗時間應在常溫 1 分鐘之內進行。
- 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑,需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
- 不可用水清洗,以免腐蝕引線,建議使用酒精。
- 用超聲波清洗產品時,超聲功率和時間應分別小於 300W 和 30 秒;PCB 和產品不能接觸振蕩器;不能使 PCB 上的產品產生共振。
- 本型號為靜電敏感器件,所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶,所有的裝置、設備、機器、桌子、地面都必須防靜電接地。
光敏三極體 料號標識 (PT-IC-AC)
PT |
- |
IC |
- |
AC |
- |
3 |
- |
PE |
- |
550 |
1 | | 2 | | 3 | | 4 | | 5 | | 6 |
|
|
|
|
|
|
|
|
外形 |
PE |
平頭有邊 |
BN |
圓頭無邊 |
PN |
平頭無邊 |
|
|
感光峰值波長 |
520 |
520 nm |
550 |
550 nm |
580 |
580 nm |
|
