環保可見光傳感器 光敏三極體
PT-IC-GC
德鍵環保可見光敏傳感器 PT-IC-GC 系列,採先進鍍紅外過濾膜工藝,可濾紅外線,耐高溫,一致性高。
光敏三極體又稱光電三極體,它是一種光電轉換器件,其基本原理是光照到P-N結上時,吸收光能並轉變為電能。當光敏三極體加上反向電壓時,管子中的反向電流隨著光照強度的改變而改變,光照強度越大,反向電流越大,大多數都工作在這種狀態。
光敏三極體(Phototransistor)和普通三極體相似,也有電流(Current)放大作用,只是它的集電極電流不只是受基極電路和電流控制,同時也受光輻射的控制。 通常基極不引出,但一些光敏三極體的基極有引出,用於溫度補償(Temperature compensation)和附加控制等作用。
PT-IC-GC 採用國外進口芯片封裝,芯片表面超強鍍紅外過濾膜工藝,完全過濾紅外線干擾,不用再增加套管和過濾片,有效過濾安防類產品中紅外發射光反射的影響;通過前期對芯片的精度進行挑選,後續生產工藝的嚴格管理,成品批量一致性極好! 對比同類光敏器件,一致性高 3 ~ 5 倍。最小精度可控制為正負 10%;完全可以滿足客戶對起動 LUX 值的苛刻要求;芯片內部通過溫度補償工藝,在高溫下工作,較同類產品耐溫性高出一倍。
下載 PDF 版本: 環保 可見光 光敏傳感器 光敏三極體 (PT-IC-GC)。
特性 :
- 模似人眼感光,峰值感光波長 520nm,芯片使用超強 82 層鍍膜工藝,100% 過濾紅外線干擾。
- 批量一致性好、完全解決紅外燈起動過早或壹致性不好等現像。
- 響應速度快、性能穩定,+85°C 高溫 / 65% 高濕條件下老化 1000H 起動點不飄移。
- 外形美觀。
功能 :
- 替代傳統 CDS 光敏電阻,不含鎘、鉛等有害物質,符合歐盟 ROHS 標準。
- 專用於紅外監控類產品,控制紅外燈低照度時工作,不用加套管、濾光片。
量身定制 :
- 可按要求提供不同外型尺寸,方便安裝於產品的任何位置。
- 可按需求提供最適合產品的亮電流 \ 暗電流(亮電阻 \ 暗電阻),讓產品壹致性更加好,更具市場競爭力。

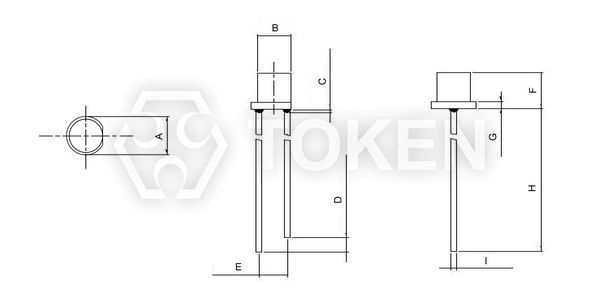

結構圖及規格尺寸 (單位:mm) (PT-IC-GC) 平頭有邊
|
||||||||||
型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | |
PT-IC-GC-3-PE-520 | 4.00 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 4.20 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | |
PT-IC-GC-5-PE-520 | 5.80 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.50 | 2.54 ± 0.20 | 5.30 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.50 |
- 樹脂突出最高為:1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。
光電特性: (Ta=25°C) PT-IC-GC-3-PE-520
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λp | \ | - | 520 | - | nm |
感光波寬範圍 | λ | \ | 400 | - | 700 | nm |
工作電壓 | Vcc | \ | - | 5 | - | V |
亮電流 | IL(1) | Vcc=5V Ev=10Lux |
1.2 | 2.5 | 3.6 | μA |
IL(2) | Vcc=5V Ev=30Lux |
3.6 | 7.5 | 10.8 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
12 | 25 | 36 | μA | |
暗電流 | ID | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
紅外接收電流 | IL(4) | Vcc=5V/850nm IR LED Ee=1mW/cm2 |
- | - | 0.2 | μA |
開啟時間 | tr | Vcc=5V RL=1000Ω |
4.5 | ms | ||
關閉時間 | tf | 4.5 |
光電特性: (Ta=25°C) PT-IC-GC-5-PE-520
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λp | \ | - | 520 | - | nm |
感光波寬範圍 | λ | \ | 400 | - | 700 | nm |
工作電壓 | Vcc | \ | - | 5 | - | V |
亮電流 | IL(1) | Vcc=5V Ev=10Lux |
2 | 3.5 | 6 | μA |
IL(2) | Vcc=5V Ev=30Lux |
6 | 10.5 | 18 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
20 | 35 | 60 | μA | |
暗電流 | ID | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
紅外接收電流 | IL(4) | Vcc=5V/850nm IR LED Ee=1mW/cm2 |
- | - | 0.3 | μA |
開啟時間 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
關閉時間 | tf | 4.5 |
最大額定值: (Ta=25°C) PT-IC-GC
參數名稱 | 符號 | 額定值 | 單位 | |
工作電壓 | Vcc | Min. | Max. | V |
1 | 10 | V | ||
工作溫度 | Topr | -25 ~ +85 | °C | |
儲存溫度 | Tstg | -40 ~ +100 | °C | |
焊接溫度 | Tsol | 260 | °C |

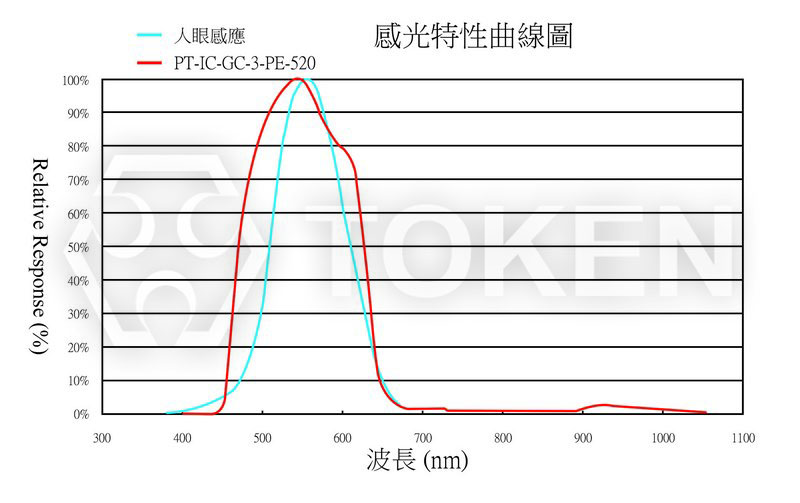

感光曲線圖 PT-IC-GC-3-PE-520
|

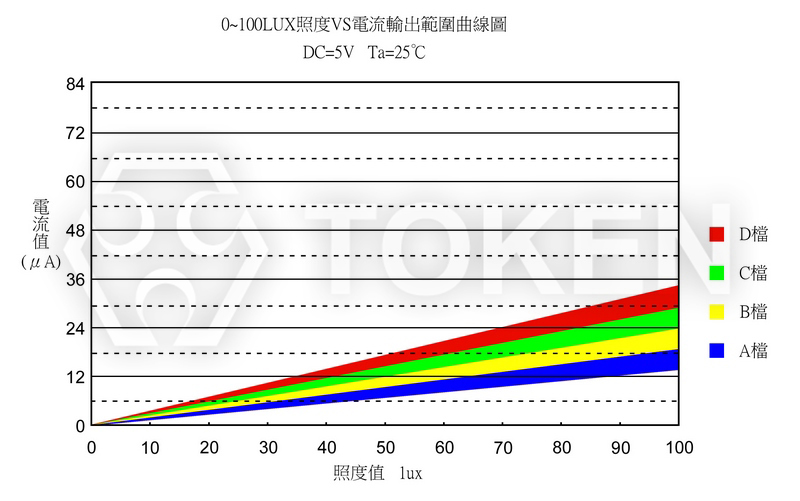

光電流曲線圖 PT-IC-GC-3-PE-520
|
環境溫度 VS 暗電流 PT-IC-GC-3-PE-520
|
感光曲線圖 PT-IC-GC-5-PE-520
|

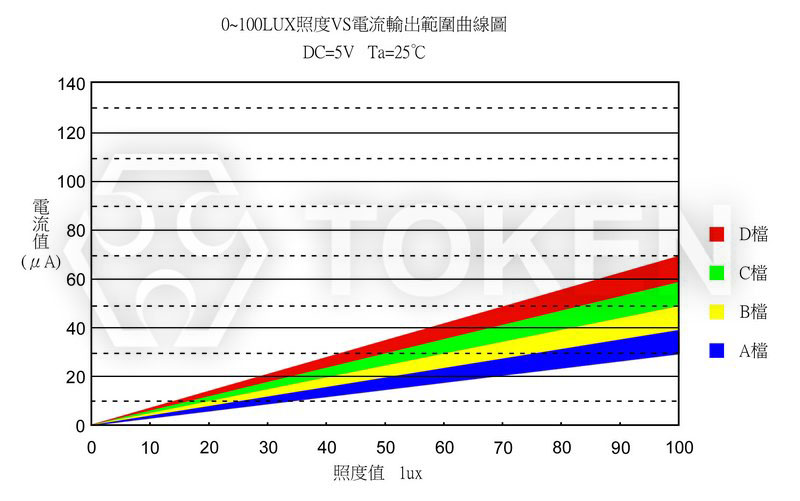

光電流曲線圖 PT-IC-GC-5-PE-520
|

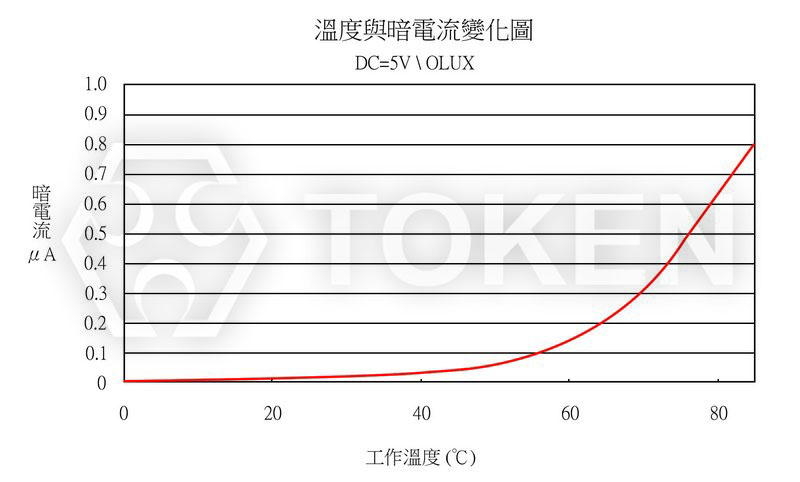

環境溫度 VS 暗電流 PT-IC-GC-5-PE-520
|
![一般應用示意圖 - 3PE520GCIC](image/light-sensor-PT-IC-GC-1.jpg)

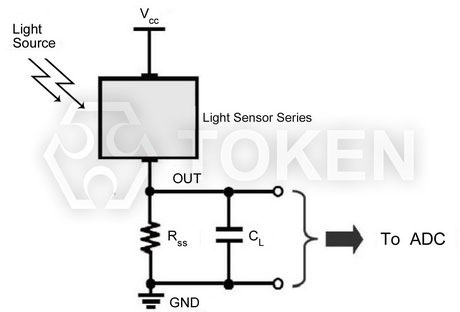

一般應用示意圖 - (PT-IC-GC)
注意事項 :
- 測試光源:選用 590nm LED 面光源。
安裝 :
- 產品安裝在 PCB 上,不能造成對引線施加壓力。
焊接 :
- 膠體不可浸入錫槽內。
- 加熱過程中不能對引線施加壓力。
- 推薦焊接條件。
- 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。
引線成型 :
- 引線成型需在焊接前完成。
- 不能以靠近環氧體的支架根部為支點成型。
- 成型位置應離環氧本體 5mm 以上,特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的,應制作特制的夾具,成型時固定住靠近環氧體的管腳部位,盡量減少對環氧體的作用應力,防止因應力過大造成產品開路及其環氧體裂損。
存儲 :
- 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ,貯存期限為 3 個月。若貯存超過 3 個月,則應放在帶有氮氣和幹燥劑的密閉容器內,貯存時間可達壹年。
- 拆袋使用,應盡可能短時間內用完。若用不完,應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%,並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀,銀表面會受到腐蝕性氣體等環境的影響,應避免使產品處於易腐蝕或失去光澤的環境中,這會導致產品焊接困難。
清洗 :
- 在任何情況下,清洗時間應在常溫 1 分鐘之內進行。
- 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑,需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
- 不可用水清洗,以免腐蝕引線,建議使用酒精。
- 用超聲波清洗產品時,超聲功率和時間應分別小於 300W 和 30 秒;PCB 和產品不能接觸振蕩器;不能使 PCB 上的產品產生共振。
- 本型號為靜電敏感器件,所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶,所有的裝置、設備、機器、桌子、地面都必須防靜電接地。
料號標識 光敏三極體 (PT-IC-GC)
PT | - | IC | - | GC | - | 3 | - | PE | - | 520 | ||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | |||||||||||||||||||||||||||||
|
|
|
|
|
|
