TO-220 功率無感電阻器
(RMG35)TO-220 功率無感電阻器 (RMG35),擁有優良的熱性能。
德鍵電子發布了一系列無感功率電阻器,額定功率 35W,晶體管式封裝 TO-220,給予電力電子設計工程師,提供了表面貼裝和插件固定電阻器全面的高功率,及在密集的電源電路的卓越散熱性能。
德鍵 RMG35 功率無感電阻器,是為將熱量從電阻組件元素完整傳導到 TO 封裝式的金屬框架而設計的,使設計工程師能夠明確高功率、高電力、於電子電路的操作過程中產生的溫升。
其優良的熱性能和卓越的額定功率,使 RMG35 系列電阻器適用於開關電源電路,電機控制和驅動電路,汽車電子,工業電力設備及 UPS 系統。除此之外,其無感性能具有卓越的高頻特性,適用於工業級的高頻射頻電源,射頻線性放大器,射頻電路的終端電阻等。
RMG35 系列配置兩耐熱加增型引線,工業標準封裝設計,可直接安裝在散熱板上。德鍵可依客戶需求生產上述規格外的指標,並為全球客戶及應用和設計工程全面支持的服務。
德鍵 RMG35 功率無感電阻系列符合 RoHS 標準,並兼容高溫焊接工藝,採用的無鉛焊料。
請聯繫我們與您的特定需求。
特性:
- 安裝在散熱器,於 25°C 的溫度,最高功率可達 35 瓦。
- 對散熱器低熱阻在 Rth < 4.28°C/W。
- 保護性高的模壓塑封外盒,且易於安裝。
- 只用一顆螺絲,便可安裝於散熱器上。
- 無感/低感量,高絕緣度。
應用:
- 射頻功率放大器。
- 交換式電源供應。
- 低能量脈衝載入。
- 自動化機控制器,電壓調節。
- 不間斷電源,緩衝電路電路。
TO-220 功率無感 (RMG35) 尺寸 (單位: mm)
|
|||||||||||||||
規格 | W | H | T | T1 | T2 | B | B1 | C | D | D1 | G | R | M | N | |
RMG35 | 9.91 ~ 10.41 |
14.50 ~ 15.00 |
4.06 ~ 4.82 |
0.55 ~ 0.70 |
2.05 ~ 2.52 |
12.70 ~ 14.70 |
4.00 | 4.83 ~ 5.33 |
0.70 ~ 0.86 |
1.17 ~ 1.37 |
2.85 ~ 3.05 |
3.55 ~ 3.75 |
5.85 ~ 6.35 |
1.20 ~ 1.40 |
TO-220 功率無感 (RMG35) 電氣特性規格
阻值範圍 | 阻值公差 | 溫度系數 (PPM/°C) |
0.05Ω~1Ω | ±5.00% ±10.0% |
- |
>0.1Ω~1Ω | ±1.00% ±5.00% ±10.0% |
- |
>1Ω~3Ω | ±1.00% ±5.00% ±10.0% |
±300 |
>3Ω~10KΩ | ±1.00% ±5.00% ±10.0% |
±100 ±200 |
>10Ω~10KΩ | ±0.50% ±1.00% ±5.00% ±10.0% |
±50 ±100 ±200 |
最大工作電壓 350V;壓電強度 1800VAC;絕緣阻抗:10GΩ min。
工作溫度:-65°C to +150°C;可提供的阻值範圍 < 1Ω。
TO-220 (RMG35) 環境特性規格
測試項目 | 規格標準 | 測試條件 |
溫度系數 | 10Ω and above, ±50ppm/°C 1Ω and 10Ω, (±100ppm)/°C |
Referenced to 25°C, ΔR taken at +105°C |
短時間過負載 | Δ R±0.3% | 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds. |
負載壽命 | Δ R±1.0% | MIL-R-39009,2,000 hours at rated power. |
耐濕性 (穩定狀態下) | Δ R±0.5% | MIL-STD-202F, Method 103B 40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours. |
耐熱性 | Δ R±0.3% | MIL-STD-202, Method 107G. -65°C~150°C,100 cycle |
端子強度 | Δ R±0.2% | MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N. |
高頻率震動 | Δ R±0.2% | MIL-STD-202, Method 204, Cond.D. |
引線材質:鍍錫銅線。 無散熱器下,在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。最大轉矩 0.9 Nm
塑裝盒的表面溫度的量測,需用熱電耦量於所使用的散熱器上所安裝本器件的中央位置。
功率的使用極限,取決於塑裝盒的表面溫度。熱油膏需使用正確。

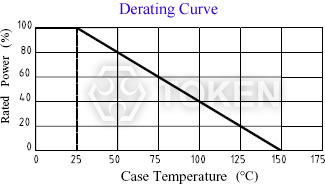

TO-220 (RMG35) 降额曲线
|
TO-220 功率無感 (RMG35) 料號標識
RMG | 35 | J | P | D | 10R | ||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
TO-220 功率無感電阻 (RMG35) 系列 規格書
TO-220, TO-247 功率皮膜電阻器概述及相關說明下載 (267KB)。
TO-220, TO-247 模壓型塑封功率電阻器應用指南說明書下載 (403KB)。
晶體管式封裝功率無感電阻器 TO-220 (RMG35) 系列規格書下載 (433KB)。
選擇最佳性能電阻的具備條件下載 (284KB)。
典型 RoHS 迴流焊曲線圖文說明下載 (309KB)。
通用型電阻器常用技術用語說明書下載 (434KB)。
各類型電阻器使用注意事項說明書下載 (444KB)。
電阻器 (R) 說明書及相關資料說明書下載 (472KB)。
TO-220, TO-247 塑封功率模壓封裝電阻器全系列說明書下載 (685KB)。
