棒狀超精密大功率高壓電阻器
(HI80) RoHS 符合
![超精密大功率棒狀高壓電阻器 (HI80) 系列](image/hi80d.jpg)
超精密大功率棒狀高壓電阻器 - HI80 系列
德鍵電子超精密大功率高電壓電阻器 (HI80) 家族系列,符合 RoHS,採用超細高壓釕材料,95% 三氧化二鋁陶瓷棒,厚膜無感蛇形圖案 (Serpentine Pattern Design) 或全膜設計,精密度可收窄至 ±0.1%,功率突破 300W, 耐熱、耐濕、耐電脈沖,長期工作性能穩定可靠,是專門為精密工業設計的高壓系統應用。
(HI80) 家族系列由四大系列高壓電阻組成:常規型高壓電阻 (HI80D),常規小型化高壓電阻 (HI80DS),超精密型高壓電阻 (HI80T),大功率型高壓電阻 (HI80P)。
常規型高壓電阻 (HI80D) 有寬廣的阻值範圍 200Ω ~ 10GΩ,額定功率 2.5W ~ 20W,精度公差 F(±1%)、J(±5%)、K( ±10%),温度系数最低可達 50ppm (25°C ~105°C),標準温度系数為 100ppm。
(HI80DS) 全膜常規小型化高壓電阻器相對於 (HI80D) ,具有體積較小,耐更高的功率 3W ~ 30W,及承受耐電壓更高,且全膜無感,温度系数最低可達 50ppm (25°C ~105°C),標準温度系数為 100ppm。精度公差 F(±1%)、J(±5%)、K( ±10%)。
超精密高壓電阻 (HI80T) 温度系数最低可達 15ppm (25°C ~105°C),標準温度系数為 25ppm,精度公差有 B( ±0.1%)、D(±0.5%)、F(±1%),阻值範圍 1 ~ 500MΩ,額定功率 0.8W ~ 6W 可供選擇。
大功率高壓電阻 (HI80P) 有高額定功率 20W ~ 300W,阻值範圍 1Ω ~ 1GΩ,精度公差 D(±0.5%)、F(±1%)、J(±5%)、K( ±10%),温度系数最低可達 25ppm (25°C ~105°C),標準温度系数為 50ppm。
德鍵厚膜無感高壓電阻元件 (HI80) 具有高穩定性,高精確性,大功率,耐高電壓等特點,在高壓環境中能夠吸收大量的能量, 適用於多種測量,分壓器電路和控制功能,交直流或脈沖電路,及高壓電力電子設備。對於規格外的技術要求和特殊的應用,請與德鍵的業務代表聯繫。
下載 PDF 版本: 棒狀超精密大功率高壓電阻器 (HI80)。
特性 :
- 高精度、底溫度係數、厚膜無感設計、阻值範圍寬。
- 耐濕、耐熱、耐電脈沖、穩定可靠的長期工作性能。
- 所有部件均為無鉛, 符合歐盟指令。
應用 :
- 衝擊電壓發生器、電弧爐阻尼、脈衝調製器、能源研究。
- 雷達脈衝形成網絡、電容器的消弧電路,高電壓緩衝電路。
- X-ray/顯像設備,和 EMI/閃電抑制。
棒狀高壓電阻 (HI80D) - 組件構成
|
膜材質 (a) |
釕系漿料 |
基材 (b) |
95%三氧化二鋁 |
包封材質 (c) |
高溫硅樹脂 |
棒狀常規型高壓電阻 (HI80D) - 規格表 (單位: mm)

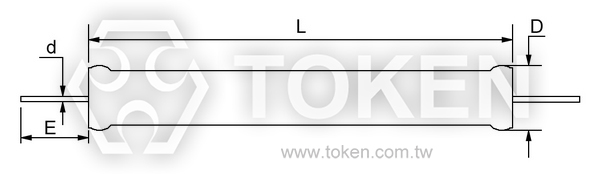

![棒狀常規型高壓電阻 HI80D 塗裝示意圖](image/hi80d-1.jpg) 棒狀常規型高壓電阻 HI80D 塗裝尺寸示意圖
|
|
型號 |
額定功率 (W) 環境溫度 (75°C) |
最大工作電壓 (KV) |
阻值範圍 (Ω) |
外型尺寸 (mm) |
Min. |
Max. |
L ±0.5mm |
E ±3mm |
D ±0.5mm |
d ±0.1mm |
HI80D-15 |
0.5 |
3.0 |
200 |
1G |
15 |
30 |
5.0 |
0.8 |
HI80D-20 |
2.5 |
4.8 |
200 |
1G |
20 |
30 |
8.0 |
1.0 |
HI80D-26 |
3.7 |
6.4 |
250 |
1G |
27 |
30 |
8.0 |
1.0 |
HI80D-32 |
4.5 |
8.0 |
300 |
1.5G |
33 |
30 |
8.0 |
1.0 |
HI80D-39 |
5.2 |
12.8 |
400 |
1.5G |
39 |
30 |
8.0 |
1.0 |
HI80D-52 |
7.5 |
16 |
500 |
2.5G |
52 |
30 |
8.0 |
1.0 |
HI80D-78 |
11 |
24 |
900 |
4G |
78 |
30 |
8.0 |
1.0 |
HI80D-103 |
12 |
32 |
1K2 |
6G |
103 |
30 |
8.0 |
1.0 |
HI80D-124 |
15 |
40 |
1K5 |
8G |
124 |
30 |
8.0 |
1.0 |
HI80D-154 |
20 |
45 |
2K |
10G |
154 |
30 |
8.0 |
1.0 |
棒狀全膜常規小型化高壓電阻 (HI80DS) - 組件構成
|
膜材質 (a) |
釕系漿料 |
基材 (b) |
95%三氧化二鋁 |
包封材質 (c) |
高溫硅樹脂 |
棒狀全膜常規小型化高壓電阻 (HI80DS) - 規格表 (單位: mm)
![高壓電阻全膜常規小型化 HI80D 塗裝示意圖](image/hi80d-1.jpg) 高壓電阻全膜常規小型化 HI80DS 塗裝尺寸示意圖
|
|
型號 |
額定功率 (W) 環境溫度 (75°C) |
最大工作電壓 (KV) |
阻值範圍 (Ω) |
外型尺寸 (mm) |
Min. |
Max. |
L ±0.5mm |
E ±3mm |
D ±0.5mm |
d ±0.1mm |
HI80DS-20 |
3 |
4.8 |
200 |
1G |
20.2 |
30 |
8.2 |
1.0 |
HI80DS-26 |
5 |
6.4 |
250 |
1G |
26.9 |
30 |
8.2 |
1.0 |
HI80DS-32 |
7 |
8.0 |
300 |
1.5G |
33.0 |
30 |
8.2 |
1.0 |
HI80DS-39 |
9 |
12.8 |
400 |
1.5G |
39.5 |
30 |
8.2 |
1.0 |
HI80DS-52 |
10 |
16 |
500 |
2.5G |
52.1 |
30 |
8.2 |
1.0 |
HI80DS-78 |
15 |
24 |
900 |
4G |
77.7 |
30 |
8.2 |
1.0 |
HI80DS-103 |
20 |
32 |
1K2 |
6G |
102.9 |
30 |
8.2 |
1.0 |
HI80DS-124 |
25 |
40 |
1K5 |
8G |
123.7 |
30 |
8.2 |
1.0 |
HI80DS-154 |
30 |
45 |
2K |
10G |
153.7 |
30 |
8.2 |
1.0 |
棒狀超精密高壓電阻 (HI80T) - 組件構成
|
膜材質 (a) |
釕系漿料 |
基材 (b) |
95%三氧化二鋁 |
包封材質 (c) |
高溫硅樹脂 |
棒狀超精密型高壓電阻 (HI80T) - 規格表 (單位: mm)
![超精密型高壓電阻 HI80T 未塗裝示意圖](image/hi80d-1.jpg) 超精密型高壓電阻 HI80T 塗裝尺寸示意圖 |
|
型號 |
額定功率 (W) |
最大工作電壓 (KV) |
阻值範圍 (Ω) |
L ±0.5mm |
E ±3mm |
D ±0.5mm |
d ±0.1mm |
HI80T-20 |
0.8 |
3 |
1 ~ 500M |
20 |
30 |
8 |
1 |
HI80T-26 |
1.0 |
4 |
1 ~ 500M |
27 |
30 |
8 |
1 |
HI80T-32 |
1.2 |
5 |
1 ~ 500M |
33 |
30 |
8 |
1 |
HI80T-39 |
1.5 |
6 |
1 ~ 500M |
39 |
30 |
8 |
1 |
HI80T-52 |
2 |
10 |
1 ~ 500M |
52 |
30 |
8 |
1 |
HI80T-78 |
3 |
15 |
1 ~ 500M |
78 |
30 |
8 |
1 |
HI80T-103 |
4 |
20 |
1 ~ 500M |
103 |
30 |
8 |
1 |
HI80T-124 |
5 |
25 |
1 ~ 500M |
124 |
30 |
8 |
1 |
HI80T-154 |
6 |
30 |
1 ~ 500M |
154 |
30 |
8 |
1 |
棒狀大功率高壓電阻 (HI80P) - 組件構成
|
膜材質 (a) |
釕系漿料 |
基材 (b) |
95%三氧化二鋁 |
包封材質 (c) |
高溫硅樹脂 |
帽蓋 (d) |
鍍鎳銅帽 |
大功率棒狀高壓電阻 (HI80P) - 規格表 (單位: mm)
![大功率棒狀高壓電阻 (HI80P) 系列](image/hi80p-1.jpg) 大功率棒狀高壓電阻 HI80P 尺寸圖 |
|
型號 |
額定功率 (W) |
最大工作電壓 (KV) |
阻值範圍 (Ω) |
L ±1mm |
E ±1mm |
D ±0.5mm |
d ±0.01mm |
HI80P-20 |
20 |
30 |
1 ~ 1G |
116 |
10 |
17 |
M6 |
HI80P-30 |
30 |
30 |
1 ~ 1G |
116 |
10 |
19 |
M6 |
HI80P-50 |
50 |
30 |
1 ~ 1G |
116 |
10 |
21 |
M6 |
HI80P-80 |
80 |
30 |
1 ~ 1G |
130 |
10 |
28 |
M6 |
HI80P-100 |
100 |
35 |
1 ~ 1G |
160 |
10 |
28 |
M6 |
HI80P-150 |
150 |
60 |
1 ~ 1G |
210 |
10 |
28 |
M6 |
HI80P-200 |
200 |
60 |
1 ~ 1G |
260 |
10 |
28 |
M6 |
HI80P-300 |
300 |
80 |
1 ~ 1G |
310 |
10 |
33 |
M6 |
主要技術參數 - (HI80)
料號 |
阻值範圍 (Ω) |
公差 (%) |
溫度係數 @25°C (-55°C ~ +105°C) |
絕緣耐壓 |
絕緣電阻 |
工作溫度範圍 |
HI80D |
200 ~ 10G |
±1% ~ ±10% |
100ppm/°C,(±50ppm/°C 應要求) |
1000VDC |
≥ 10GΩ |
-55°C ~ +225°C |
HI80DS |
200 ~ 10G |
±5% ~ ±10% |
100ppm/°C,(±50ppm/°C 應要求) |
HI80T |
1 ~ 500M |
±0.1% ~ ±1% |
±25ppm/°C,(±15ppm/°C 應要求) |
HI80P |
1 ~ 1G |
±0.5% ~ ±10% |
±50ppm/°C,(±25ppm/°C 應要求) |
檢驗項目
檢驗項目 |
檢驗方法 |
性能要求 |
過載 |
5 倍額定功率,但不能超過最大連續工作電壓的 1.5 倍,5 秒鐘 |
ΔR ≤ ±(0.2%R + 0.01Ω) |
壽命 |
額定功率下 1000 小時 |
ΔR ≤ ±(0.5%R + 0.01Ω) |
穩態濕熱 |
40°C, RH ≥ 95%, 240h |
ΔR ≤ ±(0.4%R + 0.01Ω) |
溫度衝擊 |
-65°C ~ 155°C, 5 次循環 |
ΔR ≤ ±(0.2%R + 0.01Ω) |
降功耗曲線圖 - (HI80)
降功耗曲線圖 - (HI80DS)
HI80 先進無感及釕膜的蛇形轉印圖案設計技術 - 先進技術材料
無電感量性能特點:
- HI80 無感設計,採用全膜或蛇形電阻釕膜模式。全膜模式應用於較低阻值,
而蛇形膜模則應用於較高的阻值。蛇形膜模提供曲折線進行相反方向的電流,
從而達到在整個電阻長度通量場的最大中和。
- 這種高效的無感結構,不會降低任何額定的性能優勢,
對於需要高頻率應用設計是非常理想的電阻器件。
蛇形圖案絲網印刷設計:
- HI80 精密功率高壓電阻器結合德鍵電子先進的無感蛇形圖案,
及厚膜高通量絲網印刷矽膠塗層技術。
- 採用先進電腦輔助設計 (CAD),將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化,
提供了一個完整高壓無感電阻器的封裝。
- 兩端端子和引線焊壓在電阻芯片上,提供堅固電阻器的端子附件。
棒狀常規型高壓電阻 (HI80D) - 料號標識
HI80D |
103 |
1G |
F |
1 | 2 | 3 | 4 |
|
額定功率(W) |
20 |
2.5W |
26 |
3.7W |
39 |
5.2W |
103 |
12W |
154 |
20W |
|
阻值 (Ω) |
1K1 |
1.1KΩ |
110K |
110KΩ |
1M1 |
1.1MΩ |
110M |
110MΩ |
1G5 |
1.5GΩ |
10G |
10GΩ |
|
阻值公差 (%) |
F |
±1% |
J |
±5% |
K |
±10% |
|
註: 溫度係數 100ppm/°C,(±50ppm/°C 應要求)。
棒狀全膜常規小型化高壓電阻 (HI80DS) - 料號標識
HI80DS |
124 |
1G |
F |
1 | 2 | 3 | 4 |
|
額定功率(W) |
20 |
3W |
32 |
7W |
78 |
15W |
103 |
20W |
154 |
30W |
|
阻值 (Ω) |
1K1 |
1.1KΩ |
110K |
110KΩ |
1M1 |
1.1MΩ |
110M |
110MΩ |
1G5 |
1.5GΩ |
10G |
10GΩ |
|
|
註: 溫度係數 100ppm/°C,(±50ppm/°C 應要求)。
棒狀超精密型高壓電阻 (HI80T) - 料號標識
HI80T |
32 |
500M |
B |
1 | 2 | 3 | 4 |
|
額定功率(W) |
20 |
0.8W |
32 |
1.2W |
52 |
2W |
154 |
6W |
|
阻值 (Ω) |
10 |
10Ω |
1K1 |
1.1KΩ |
110K |
110KΩ |
1M1 |
1.1MΩ |
500M |
500MΩ |
|
阻值公差 (%) |
B |
±0.1% |
D |
±0.5% |
F |
±1% |
|
註: 溫度係數 ±25ppm/°C,(±15ppm/°C 應要求)。
棒狀大功率型高壓電阻 (HI80P) - 料號標識
HI80P |
300 |
a |
1G |
F |
1 | 2 | 3 | 4 | 5 |
|
額定功率(W) |
20 |
20W |
30 |
30W |
150 |
150W |
300 |
300W |
|
|
阻值 (Ω) |
10 |
10Ω |
1K1 |
1.1KΩ |
110K |
110KΩ |
1M1 |
1.1MΩ |
110M |
110MΩ |
1G |
1GΩ |
|
阻值公差 (%) |
D |
±0.5% |
F |
±1% |
J |
±5% |
K |
±10% |
|
註: 溫度係數 ±50ppm/°C,(±25ppm/°C 應要求)。
