玻璃釉膜棒狀高壓電阻器
(RI80)德鍵玻璃釉膜棒狀高壓電阻器(RI80),精密蛇形轉印圖案設計能力,實現高電壓高功率電阻器。
德鍵電子 RI80 精度高壓電阻器是專門設計為一般用途的工業高壓系統。
德鍵的 RI80 採用特殊的厚膜金屬釉膜電阻元件和蛇形圖案設計 (Serpentine Pattern Design),提供理想的成本效益,穩定性高,精度精確,耐高電壓的特點, 適用於多種測量,分壓器電路和控制功能,交直流或脈沖電路,及高壓電力電子設備。
RI80 精密高壓電阻器系列,在高壓環境中能夠吸收大量能量,額定功率範圍從 1W 到 300W,高阻值範圍從 1 Megaohm 到 1000 Megaohm,並同時保持無感/低感和重負載特性。公差精度有 G( ±2%), J(±5%), K(±10%)可供選擇,亦可提供客戶自定義的設計和緊密公差要求。
採用特殊的陶瓷芯材料及最新的加工技術處理,德鍵嚴格控管生產製程,生產性能穩定的棒狀玻璃釉膜高壓電阻器,工作溫度從 -55°C 至 +70°C。 高電壓處理能力高達 35 千伏。德鍵的 RI80 這種獨特的精密蛇形轉印製程,提供多樣化的尺寸,電極端口,及特殊電阻值。RI80 非凡的穩定性能提高高壓系統的性能。
RI80 系列如需高功率,高電壓,或阻值不在公稱範圍內,或特殊尺寸等特殊規格高壓電阻,電郵或電洽我們此產品最新資訊。
特性 :
- 額定功率範圍從 1W 到 300W。
- 最大工作電壓從 10KV 到 35KV.
- 電阻公差精度有 G( ±2%), J(±5%), K(±10%).
- 溫度係數範圍從 200 ppm/°C 到 400 ppm/°C.
- 高阻值範圍從 1 MΩ 到 1000 MΩ。
應用 :
- 衝擊電壓發生器。
- 電弧爐阻尼,能源研究。
- 脈衝調製器,雷達脈衝形成網絡。
- 電容器的消弧電路,高電壓緩衝電路。
- X-ray/顯像設備,和 EMI/閃電抑制。

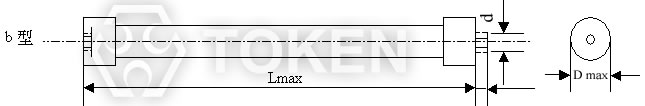

棒狀玻璃釉膜 (RI80) - 一般規格 (單位: mm)
| ||||||||||||
| ||||||||||||
| ||||||||||||
|
||||||||||||
型號 | 額定功率 (W) |
結構型式 | 尺寸 (單位:mm) | 阻值範圍 (M Ω) |
溫度系數 (10-6/°C) | 最大工作電壓 (KV) |
使用溫度 (°C) |
阻值公差 (%) |
||||
Lmax | Dmax | I | D | |||||||||
RI80-1 | 1 | a | 30±2 | 9±1 | 30±3 | 0.7 | 10-1000 | ≤200 | 10 | -55°C ~ +70°C |
G( ±2%) J(±5%) K(±10%) |
|
RI80-2 | 2 | a | 50±2 | 9±1 | 30±3 | 0.7 | 10-1000 | ≤200 | 15 | |||
RI80-3 | 3 | a | 65±2 | 9±1 | 30±3 | 0.7 | 10-1000 | ≤200 | 15 | |||
RI80-5 | 5 | a | 100±2 | 9±1 | 30±3 | 1 | 10-1000 | ≤300 | 25 | |||
RI80-10 | 10 | b | 147±2 | 11±1 | 6 | M4 | 10-1000 | ≤300 | 30 | |||
RI80-20 | 20 | c | 116±2 | 17±1 | 10-100 | ≤400 | 30 | |||||
RI80-25 | 25 | c | 116±2 | 19±1 | 10-100 | ≤400 | 30 | |||||
RI80-30 | 30 | c | 116±2 | 19±1 | 10-100 | ≤400 | 30 | |||||
RI80-50 | 50 | c | 116±2 | 21±1 | 10-100 | ≤400 | 30 | |||||
RI80-80 | 80 | c | 130±2 | 27±1 | 10-51 | ≤400 | 30 | |||||
RI80-100 | 100 | c | 160±2 | 27±1 | 10-51 | ≤400 | 35 | |||||
RI80-150 | 150 | c | 210±2 | 27±1 | 10-51 | ≤400 | 35 | |||||
RI80-200 | 200 | c | 260±2 | 27±1 | 10-51 | ≤400 | 35 | |||||
RI80-300 | 300 | c | 310±2 | 33±1 | 1-51 | ≤400 | 35 |
備註 額定持續工作電壓 (RCWV) 應由公式計算 RCWV = √ 額定功率 × 電阻值 (Ω)
當 RCWV 大於規格的最大工作電壓,RCWV = 規格的最大工作電壓。

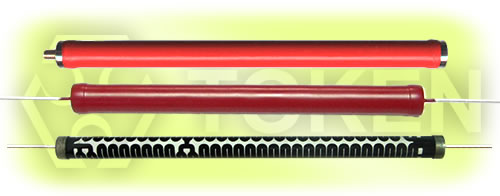

RI80 無感及玻璃釉膜的蛇形轉印圖案設計 - 先進技術
![(RI80) 棒狀玻璃釉膜蛇形圖案設計](image/high-voltage-resistors-serpentine-pattern-3.jpg)
無電感量性能特點:
- RI80 無感設計,採用了玻璃釉膜蛇形電阻皮膜圖樣設計模式,電阻皮膜可設計為曲折線與通電電流方向相反,
從而實現在整個電阻長度的最大電通量,及電感量中和互消。 - 這種高效率的無電感量設計,不會降額的任何電阻性能優勢,非常適合要求高頻率的產品應用。
蛇形圖案絲印設計:
- RI80 型高壓電阻器,精密結合德鍵的厚膜技術 - 無感蛇紋電阻皮膜絲網轉印工藝,將矽樹脂塗層印刷到精密陶瓷基板上。
- 採用先進電腦輔助設計 (CAD),將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化,提供了一個完整高壓無感電阻器的封裝。
- 帽蓋或引線腳焊接組裝,壓入電阻瓷棒兩端,精加工電阻器,以提供堅固的終端電極連接。
棒狀玻璃釉膜 (RI80) - 料號標識
RI80 | 1W | a | 51M | G | ||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||||||||||
|
|
|
|
|
玻璃釉高壓電阻器 (RI80) 系列 規格書
棒狀玻璃釉高壓電阻器 (RI80) 規格書下載 (459KB)。
高頻、高壓、高阻電阻概述及相關說明 (251KB)。
各類型電阻器使用注意事項說明書下載 (444KB)。
電阻器 (R) 說明書及相關資料說明書下載 (472KB)。
選擇最佳性能電阻的具備條件下載 (284KB)。
高壓電阻器術語及詞彙表說明書下載 (356KB)。
通用型電阻器常用技術用語說明書下載 (434KB)。
高壓電阻器、高阻電阻器、高頻電阻器全系列說明書下載 (1,016KB)。
