電力負載電阻箱
組合式 (BOX)採用德鍵(BOX),快速建構制動電阻器和保護罩。
德鍵 BOX 電阻箱系列常應用作老化電阻器,是可組合式的功率電阻箱,由德鍵 DR﹑DQ 功率系列電阻器與箱體組合而成,由於箱體保護安全性佳,不但負載功率大且堅固,散熱良好,電阻溫度系數小,呈線性變化。
德鍵組合式的功率電阻箱,其變通性佳及多重組合選擇,易使用者安裝,無論是在 OEM 工廠和工業工作現場,方便易於預先安裝。適用於電力充配,儀器設備,自動控制裝置等。
功率最高可達 4800 瓦特,根據電阻值的要求可供裝運。德鍵工程人員可以幫助客戶滿足其設計需求。德鍵的生產能力使我們能夠設計和製造最貼切客戶需求的大功率電阻器。德鍵電子 BOX 系列屬於客戶自定義規格、參數、訂製生產。請聯繫我們與您的特定需求。
結構:
- 箱式保護外殼,內裝選配德鍵 DR(平繞型線繞功率電阻器)系列或 DQ(波紋繞線功率電阻器)系列。
- 箱式(網格,屏蔽蓋或固體底板)系列提供出色的保護和安全。
- 大型焊接框架的結構,提供強大的設計能力,易於功率電阻器在室內和室外環境安裝。
- 德鍵設計的 BOX 功率電阻箱系列提供無限組合方式,以滿足客戶的要求。
附件選項:
- 接線端子,熱開關,管道留孔,保險絲,風扇,和其它客戶指定的要求等,可根據要求製定。
- 多款靈活的組裝選擇範圍,方便使用和安裝。功率電阻組件請參照 DR 系列和 DQ 系列特點的具體規格。
特性:
- 良好的散熱,
- 高功率承載能力和耐用性,
- 低溫度係數,與阻值成正比。
應用:
- 配電系統,適用於教育建模應用,
- 負載測試,產業機械,動態制動電阻器,
- 儀表和自動化控制裝置。

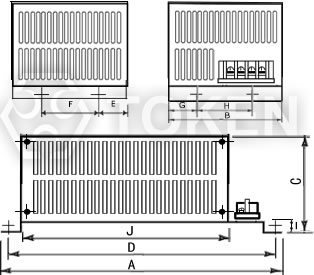

組合型老化負載電阻箱 (BDR) 200W - 3200W 尺寸
|
|||||||||||||
功率 | 尺寸 (Unit: mm) | 阻值範圍 (Ω) | |||||||||||
电阻箱 | A | B | C | D | E | F | G | H | I | J | |||
200W | A | 345 | 90 | 76 | 325 | 45 | 43 | 8 | 268 | 5.5~20KΩ | |||
400W | A | 345 | 90 | 76 | 325 | 45 | 43 | 8 | 268 | 5~40KΩ | |||
400W | B | 450 | 152 | 100 | 428 | 30 | 90 | 74 | 10 | 355 | 4.5~40KΩ | ||
800W | B | 450 | 152 | 100 | 428 | 30 | 90 | 74 | 10 | 355 | 4~80KΩ | ||
1200W | C | 450 | 300 | 100 | 428 | 74 | 146 | 74 | 146 | 10 | 355 | 3.5~120KΩ | |
1600W | C | 450 | 300 | 100 | 428 | 74 | 146 | 74 | 146 | 10 | 355 | 3~160KΩ | |
2000W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 2.5~200KΩ | ||
2400W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 2~240KΩ | ||
2800W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 1.5~280KΩ | ||
3200W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 1~320KΩ |
組合型電力負載電阻箱 (BQR) 300W - 4800W 尺寸
|
|||||||||||||
功率h | 尺寸 (Unit: mm) | 阻值範圍 (Ω) | |||||||||||
電阻箱 | A | B | C | D | E | F | G | H | I | J | |||
300W | A | 345 | 90 | 76 | 325 | 45 | 43 | 8 | 268 | 5.5~30Ω | |||
600W | A | 345 | 90 | 76 | 325 | 45 | 43 | 8 | 268 | 5~60Ω | |||
600W | B | 450 | 152 | 100 | 428 | 30 | 90 | 74 | 10 | 355 | 4.5~60Ω | ||
1200W | B | 450 | 152 | 100 | 428 | 30 | 90 | 74 | 10 | 355 | 4~120Ω | ||
1800W | C | 450 | 300 | 100 | 428 | 74 | 146 | 74 | 146 | 10 | 355 | 3.5~180Ω | |
2400W | C | 450 | 300 | 100 | 428 | 74 | 146 | 74 | 146 | 10 | 355 | 3~240Ω | |
3000W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 2.5~300Ω | ||
3600W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 2~360Ω | ||
4200W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 1.5~420Ω | ||
4800W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 1~480Ω |
注意 : 產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準。
高壓組合型電阻箱 料號標識
BDR | 2400W | 13.6R | K | ||||||||||||||
1 | 2 | 3 | 4 | ||||||||||||||
|
|
|
|
組合式電力負載電阻箱 (BOX) 規格書
可組合式功率電阻器保護罩、電力負載電阻箱 (BOX) 規格書下載 (391KB)。
變阻器、功率線繞電阻器概述及相關說明下載 (256KB)。
可調功率電阻器、滑動變阻器、繞線電阻器全系列說明書下載 (1,818KB)。
繞線可調電阻及功率變阻器應用說明書下載 (244KB)。
繞線功率電阻器術語說明書下載 (295KB)。
