大功率起動型繞線電阻器 制動電阻器
(DST)高功率起動型電阻器適用於應用負載電流脈衝浪湧 (DST)
DST 起動型功率電阻結構:
- 管狀陶瓷絕緣體,採用粗大口徑的高級電阻合金線,依據阻值決定圈數及合金線電阻信的長度,順著陶瓷管上旋狀牙溝纏繞,配裝固定架組件。
- 電鍍金屬部件以防止高溫度工作的氧化,和防止腐蝕。DST 的高功率高達 500W ~ 1000W,低阻值範圍 0.5Ω-7Ω,阻值公差 ±10%,提供高起動性能和應用能力。
- DST 起動型繞線電阻器具有耐高溫,高熱耗散,及低溫度係數與阻值的變化成正比,適用於瞬間浪湧及電流加載應用。
應用:
- 大功率起動型繞線電阻器可當作制動電阻器、大電力電阻器 剎車電阻器 負載電阻器使用,適合應用於馬達的啟動器,負載測量,工業機械,電力分配,動態制動,負載功耗,限流,儀器儀表和自動化控制裝置。
- 德鍵採用高級重型的電組合金線,電阻值範圍可以達到較低阻值,增強大電流承載能力,適用於各種形狀電阻箱的功率電阻組件,可依客戶需求製成半調整型電阻器。
德鍵 DST 系列符合 RoHS 和無鉛標準。對於規格外參數和客戶定製的特殊應用,請與德鍵業務部門聯繫,商討細節。

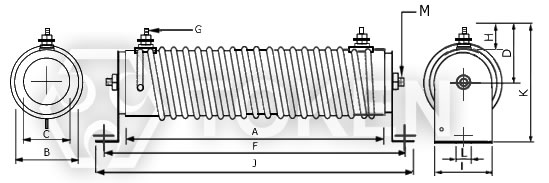

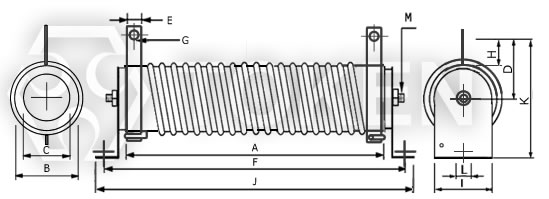

大功率起動型 (DST) 規格尺寸
|
||||||||||||||||
功率 | 尺寸(Unit: mm) | 阻值範圍 (Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | Weight | ||||
500W | 280 | 40 | 23 | 45 | 15 | 326 | 6 | 22 | 34 | 346 | 85 | 8 | 970/g | 3.5Ω-7Ω | ||
600W | 300 | 44 | 26 | 50 | 15 | 342 | 8 | 32 | 34 | 362 | 90 | 8 | 1277/g | 0.5Ω-3Ω | ||
1000W | 420 | 48 | 30 | 56 | 15 | 470 | 8 | 32 | 40 | 490 | 105 | 9 | 1887/g | 0.8Ω-3Ω |
注意 : 產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準。
大功率起動型 (DST) 料號標識
DST | 1000W | 0.5R | K | G | ||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||
|
|
|
|
|
