CdS 光敏電阻器
(PGM)- Within "PGM 系列" section :
- 1. CdS 光敏電阻器 (PGM) 測試條件&光譜響應&物理和環境特性&料號標識
- 2. CdS 光敏電阻器 (PGM5) 外形尺寸&電子特性
- 3. CdS 光敏電阻器 (PGM12) 外形尺寸&電子特性
- 4. CdS 光敏電阻器 (PGM20)外形尺寸&電子特性
CdS 光敏電阻器(PGM),拓展傳感器光電的應用。
硫化鎘(CdS)或光敏電阻器(LDR),其阻抗隨光落在它表面的總量而轉變。眾所周知,光敏電阻有許多名稱,包括光電阻器,光照電阻器,光半導體,光電導體單元,或簡單稱為光單元。
光敏電阻典型的結構為使用一個附著在絕緣基板的激活半導體材料層。半導體是一般加入少許的附加物,以使它能夠具備必要的導電性水平。接觸面通常置於表層的兩面。
光敏電阻,CdS 或 LDR 常被應用於低價位的光感元器件,如已應用多年的攝影燈米,煙霧氣,火焰和防盜探測器,讀卡器,照明控制,和路燈等。
德鍵電子 PGM 系列提供了設計工程師一種、經濟型、高品質、高性能的 CdS 及 LDR 商業級光敏元器件,具有靈敏度高、體積小的特點,其標準尺寸有 5mm,12mm,and 20mm,PGM 的環氧樹脂塗層或密閉封裝,提供高品質的性能,適用於需要快速反應和良好的光譜特徵。
德鍵電子生產、設計、製造高性能光電元氣鍵已有數十年經驗,提供廣泛光電的產品,我們的經驗與客戶自定義光敏電阻器也同樣成熟。電郵或電洽我們此產品最新資訊。
特性:
- 靈敏度高,體積小。
- 環境溫度 -30°C ~ +70°C。
- 環氧樹脂或金屬密封封裝。
- 光譜特性好,可靠性佳。
應用:
- 光控開關。
- 光控繼電器。
- 自動閃光相機。
- 電子玩具,工業控制。
CdS 光敏 - PGM 系列 測試條件
![光敏電阻 光譜響應](image/cds5.jpg)

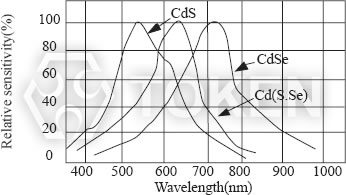

光敏電阻 光譜響應
![CdS Photo Resistors / Light Dependent Resistors (PGM) Series](image/cds1.jpg)
CdS 光敏電阻器 - PGM 系列
- 亮電阻 :
用400~600Lux光照射2小時后,在標準光源A(色溫2854K)下,用10Lux光測量。 - 暗電阻 :
關閉10Lux光照后第10秒的電阻值。 - 伽瑪特徵 :
γ 是指10Lux照度和100Lux照度下的標準值。γ = log(R10/R100) / log(100/10) = log(R10 / R100)R10,
R100分別為10Lux,100Lux照度下的電阻值。γ 的公差為±0.1 - 最大功率損耗 :
環境溫度為25°C 時的最大功率。 - 最大外加電壓 :
在黑暗中可連續施加給元件的最大電壓。
CdS 光敏 - PGM 系列 物理和環境特性
項 目 | 測試方法 | 性 能 |
可焊性 | 在溫度為 230±5°C 時 將引腳端浸入焊錫液中2±0.5 秒 (引線焊接位置應距離陶瓷基座 5mm 以上) | 覆蓋率 > 95% |
溫度變化值 | 溫度變化: 低(-40°C) - 高(+60°C) 連續 5 個回合 持續時間:30分鐘 |
Drift of R10 = ± 20% 沒有明顯的損傷 |
濕度和熱度 | 1. 將測試盒設置成:60±5°C; 濕度:90-95%; 日照強度:0勒克斯; 持續時間:100小時 2. 在正常的溫度和濕度下放置24小時后取走 |
Drift of R10 = ± 30% 沒有明顯的損傷 |
溫度系數 | 在 25±5°C 條件下日照強度:150勒克斯(在額定功率下) 持續時間:600小時 |
沒有明顯的損傷 |
金屬絲彎曲強度 | 將引腳固定,另一端向相反方向彎曲90° | 沒有明顯的損傷 |
振動 | 頻率:50Hz 振幅:1. 5mm 用法:平行陶瓷層對著陶瓷層持續時間:2小時 |
沒有明顯的損傷 |
CdS 光敏電阻器 - PGM 系列 料號標識
PGM5516 | - | P | ||
1 | 2 | |||
|
|
