巴倫共模變壓器 寬帶變壓器
(TCPWCH-2012BL) 訊號線用於數位電視調諧德鍵(TCPWCH-2012BL)巴倫共模變壓器,是設計數位電視調諧的關鍵裝置。
![巴倫共模變壓器 寬帶變壓器 - (TCPWCH-2012BL)](image/tcpwch-balun.jpg)
巴倫共模變壓器 寬帶變壓器
TCPWCH-2012BL 系列
平衡不平衡巴倫 (Balun) 是變壓器的一種。巴倫變壓器 (Balun Transformer) 是一對端子平衡的裝置,電流的大小相等,方向相反,如雙絞電纜線。另一對端子不平衡,一側連接到電氣接地,另一側承載信號,如同軸電纜線。
德鍵電子已經將貼片巴倫變壓器 (TCPWCH-2012BL) 量產化,是用來調諧地面數字廣播設備電路,天線輸入端平衡與不平衡信號間轉換。採用先進的繞組技術,使用配對或/和三線製可實現高均勻性,通過纏繞優質鐵氧體磁芯製成,廣泛應用於電視機,台式電腦等大型裝置。
SMD 巴倫共模變壓器/寬帶變壓器,適用於多款無線或有線通信系統間。德鍵巴倫變壓器(TCPWCH-2012BL)系列,提供 50 Ω 或 75 Ω 的端口阻抗,以匹配具有 50 Ω 或 75 Ω 特徵阻抗的同軸電纜線。 支持的頻率 45 MHz 至 870 MHz 的覆蓋範圍,包括完整的地面廣播頻段,其他頻率覆蓋範圍有 50 MHz〜1200 MHz,1000 MHz〜1500 MHz,950 MHz〜2150 MHz,和 400 MHz〜1800 MHz 涵蓋廣泛的寬帶應用。
德鍵(TCPWCH)系列有各種各樣的選項,為全球客戶提供全面的應用工程和設計支持。符合 RoHS 規範,Lead-Free 無鉛標準,與 TDK、Murata、Vishay EMI 共模電感濾波器兼容。
下載 PDF 版本: 巴倫共模變壓器 寬帶變壓器 (TCPWCH-2012BL) 訊號線用於數位電視調諧。
如何選擇巴倫變壓器:
- 確認天線端(輸入側)的特性阻抗,選擇 50 Ω 或 75 Ω。
- 75 Ω 一般用於地面廣播波系統;50 Ω 用於 CATV 和移動系統。
- 確認特性阻抗匹配,以達到巴倫共模變壓器轉換特性。
- 然而,有時無法實現特性阻抗匹配,這是因為 IC 端的實際阻抗與理想阻抗 (50 Ω/ 75 Ω) 不完全匹配。在這些情況下,必須匹配阻抗,或必須選擇巴倫變壓器,聯繫德鍵了解詳情和解決方案。
特性 :
- A/V 設備的寬帶頻率範圍。
- 實現平衡 - 不平衡轉換功能,超小型 SMD 設計。
- 具有標準 0805 封裝尺寸,繞線貼片結構。
用途 :
- 數字/模擬電視調諧器。
- 個人電腦及周邊設備的 USB 線路。
- 有線電視調諧器和通訊應用。

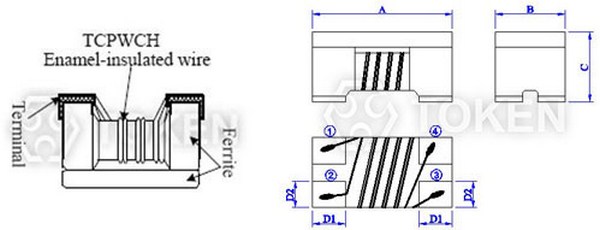

結構尺寸圖及規格 (TCPWCH-2012BL)
|
|||||||||||
型號 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||
TCPWCH-2012BL (0805) |
2.00±0.20 (0.079±0.008) |
1.20±0.20 (0.047±0.008) |
1.20±0.20 (0.047±0.008) |
0.45 (0.018) |
0.40 (0.016) |
0.40 (0.016) |
1.20 (0.047) |
0.80 (0.031) |
2.60 (0.102) |
電氣特性規格 (TCPWCH-2012BL) 用於數位電視調諧
產品料號 | 頻率 (MHz) | Port 阻抗 (Ω) | 插入損耗 (dB) Max. |
CMRR (dB) Min. |
直流阻抗 (Ω) Max. |
定格電流 (mA) Max. |
TCPWCH-2012BL-5011M01TR | 45 ~ 870 | 50/50 | 1.2 | 20 | 0.80 | 200 |
TCPWCH-2012BL-7511M01TR | 45 ~ 870 | 75/75 | 1.1 | 18 | 0.77 | 200 |
TCPWCH-2012BL-7511M02TR | 50 ~ 1200 | 75/75 | 1.6 | 19 | 0.40 | 300 |
TCPWCH-2012BL-7511G01TR | 1000 ~ 1500 | 75/75 | 1.4 | 20 | 0.42 | 290 |
TCPWCH-2012BL-7511G02TR | 950 ~ 2150 | 75/75 | 1.5 | 20 | 0.42 | 290 |
TCPWCH-2012BL-7511G03TR | 400 ~ 1800 | 75/75 | 2.0 | 10 | 0.42 | 290 |
電氣特性曲線圖 (TCPWCH-2012BL)
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
料號標識 (TCPWCH)
TCPWC | H | - | 2012 | BL | - | 50 | 11 | M01 | TR | |||||||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 6 | 7 | |||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
