車規共模電感器 共模扼流圈
TCPWCH-4532AU 車規設計德鍵(TCPWCH-4532AU)共模扼流線圈,完善車載控制器區域網路CANbus的解決方案。
![EMI 共模濾波器電感 - TCPWC 系列](image/tcpwch-4532au.jpg)
EMI 共模濾波器電感 - TCPWC 系列
TCPWCH-4532AU 車規共模電感器系列,主要用於汽車網絡應用,例如車載以太網,FlexRay 和 CANbus。當然,以太網已經是計算機周邊設備,通信設備,和多媒體的網絡協議。
眾所共知,噪聲的衰減值越高,其共模扼流圈的性能越好。德鍵利用最新的繞線技術,採用優質鐵氧體磁芯,來實現最有效的噪聲抑制設計。在噪聲頻帶具有高共模阻抗,在信號頻帶具有低差分模式阻抗。具有高耦合係數的低差模阻抗,使高速信號幾乎沒有失真。
貼片式 (TCPWCH-4532AU) 具有超薄的厚度 2.8mm,為減小體積、降低成本;四個電感值,方便選擇;低阻抗的線圈和嚴格的公差,可根據要求定制設計。兼容汽車所需的工作溫度 –40°C to +125°C。
德鍵可根據要求提供定制,也可以生產超出這些規格的電感器。與 TDK、Murata 共模電感、及 Vishay 共模扼流圈兼容。產品符合 RoHS,無鉛焊接技術及 100% 無鉛,充分滿足客戶及環境保護。聯繫我們的銷售部門以獲取更詳細的信息。
下載 PDF 版本: 車規共模電感器 共模扼流圈 (TCPWCH-4532AU) 車規設計。
特性 :
- 符合 RoHS 和 AEC-Q200 汽車產業規格。
- 有效用於車載共模噪聲的 EMI 抑制。
- 工作溫度 –40°C to +125°C。
用途 :
- 高速信號輻射的預防措施,如 CANbus。
- 調製解調器,傳真,ISDN 等。
結構圖及規格尺寸 車規 (TCPWCH-4532AU)
|
|||||||||||
型號 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||
TCPWCH-4532 (1812) |
4.50±0.2 (0.177±0.008) |
3.2±0.2 (0.126±0.008) |
2.8±0.2 (0.110±0.008) |
1.00 (0.039) |
1.00 (0.039) |
0.40 (0.016) |
3.60 (0.141) |
2.10 (0.082) |
4.90 (0.192) |
電氣特性規格 車規 (TCPWCH-4532AU)
產品料號 | 電感量 (µH) 100KHz/100mV |
阻抗 (Ω) TYP 10MHz |
直流阻抗 (Ω) Max. |
定格電流 (mA) Max. |
定格電壓 (V) (DC) |
絕緣阻抗 (MΩ) Min. |
TCPWCH-4532AU-110YTR | 11(+50/30%) | 600 | 0.6 | 250 | 50 | 10 |
TCPWCH-4532AU-220YTR | 22(+50/30%) | 1200 | 1.0 | 200 | 50 | 10 |
TCPWCH-4532AU-510YTR | 51(+50/30%) | 2800 | 1.0 | 200 | 50 | 10 |
TCPWCH-4532AU-101YTR | 100(+50/30%) | 5800 | 2.0 | 150 | 50 | 10 |

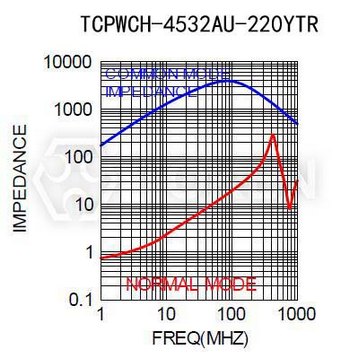

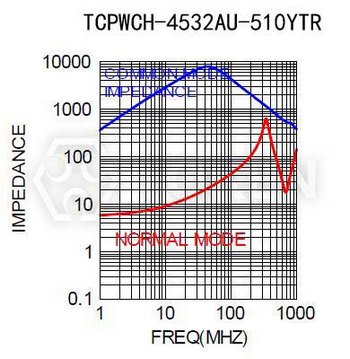

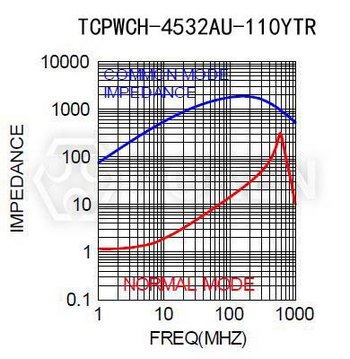

阻抗 VS 頻率曲線圖 車規 (TCPWCH-4532AU)
![]() ![]() |
||||||
![]() ![]() |
料號標識 車規 (TCPWC)
TCPWC | H | - | 4532 | AU | - | 110 | Y | TR | |||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
