SMD 超薄型高電流電感器
(TPSPA) 閉磁式
![SMD 超薄型高電流電感器 - TPSPA 系列](image/power-inductors-pa.jpg)
SMD 超薄型高電流電感器 - TPSPA 系列
德鍵電子 TPSPA 功率型電感系列封装於坚固貼面中,具有高饱和电流和低直流阻抗 (DCR)。提供六個行業標準的尺寸 (4.2 mm x 4.4 mm),(5.2 mm x 5.4 mm),(6.6 mm x 7.15 mm),(10.1 mm x 11.15 mm),(12.6 mm x 13.65 mm),及 (17.15 mm x 17.15 mm),厚度只有 1.2 mm to 7.0 mm。採用先進磁芯材料,工作溫度範圍 -25°C to +125°C。
這些高飽和電流電感適用於電壓調節器模塊應用,如桌上型、筆記型電腦,負載點轉換器,工作站和伺服器,DC-DC 應用,以及高功率,高密度,高環境溫度的應用。
德鍵電子 TPSPA 提供高峰值飽和電流和最大工作電流額定值,具有處理微處理器明顯飽和餘量的高電流要求。TPSPA 系列可提供飽和電流 (Isat) 範圍從 2.0A 到 75A,額定電流 (Idc)
從 1.0A 到 43A,典型直流阻抗 (Typical DCR) 從 0.5mΩ 到 300.0mΩ,最大直流阻抗 (Max DCR) 從 0.65mΩ 到 350mΩ,這些特性可使銅損耗降低,並最大限度地提高了組件性能和系統效率。
德鍵可以生產超出這些規格的電感器,可根據要求提供定制。TPSPA 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,請聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: SMD 超薄型高電流電感器 (TPSPA)。
特性 :
- 良好的磁屏蔽。
- 低高度: 1.2mm ~ 7.0mm。
- 耐大電流(額定電流): 1.0 ~ 42.0 安培。
- 高頻率(最高至 1MHz)。
用途 :
- 直流對直流轉換器。
- 電源分配系統或 VRM 應用。
- 薄型板上電源供應交換模組。
- 筆記型電腦,PC 顯示卡,VGA 模組。
SMT 大電流功率型 (TPSPA) 結構圖及規格尺寸
![SMT 繞線大電流電感器 (TPSPA) 尺寸圖](image/power-inductors-tpspa-1.jpg) SMT 繞線大電流電感器 (TPSPA) 尺寸圖
|
|
型號 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
TPSPA0420 |
4.2 ± 0.25 |
4.4 ± 0.35 |
2.0 max. |
0.8 ± 0.3 |
1.5 ± 0.3 |
TPSPA0518 |
5.2 ± 0.25 |
5.4 ± 0.35 |
1.8 max. |
1.0 ± 0.3 |
2.3 ± 0.3 |
TPSPA0530 |
5.2 ± 0.25 |
5.4 ± 0.35 |
3.0 max. |
1.0 ± 0.3 |
2.3 ± 0.3 |
TPSPA0612 |
6.6 ± 0.25 |
7.15 ± 0.35 |
1.2 max. |
1.5 ± 0.3 |
3.0 ± 0.3 |
TPSPA0615 |
6.6 ± 0.25 |
7.15 ± 0.35 |
1.5 max. |
1.5 ± 0.3 |
3.0 ± 0.3 |
TPSPA0618 |
6.6 ± 0.25 |
7.15 ± 0.35 |
1.8 max. |
1.5 ± 0.3 |
3.0 ± 0.3 |
TPSPA0624 |
6.6 ± 0.25 |
7.15 ± 0.35 |
2.4 max. |
1.5 ± 0.3 |
3.0 ± 0.3 |
TPSPA0630 |
6.6 ± 0.25 |
7.15 ± 0.35 |
3.0 max. |
1.5 ± 0.3 |
3.0 ± 0.3 |
TPSPA0650 |
6.6 ± 0.25 |
7.15 ± 0.35 |
5.0 max. |
1.5 ± 0.3 |
3.0 ± 0.3 |
TPSPA1030 |
10.1 ± 0.25 |
11.15 ± 0.35 |
3.0 max. |
2.0 ± 0.5 |
3.0 ± 0.5 |
TPSPA1040 |
10.1 ± 0.25 |
11.15 ± 0.35 |
4.0 max. |
2.0 ± 0.5 |
3.0 ± 0.5 |
TPSPA1050 |
10.1 ± 0.25 |
11.15 ± 0.35 |
5.0 max. |
2.0 ± 0.5 |
3.0 ± 0.5 |
TPSPA1335 |
12.6 ± 0.2 |
13.65 ± 0.35 |
3.5 max. |
2.5 ± 0.5 |
3.8 ± 0.5 |
TPSPA1350 |
12.6 ± 0.2 |
13.65 ± 0.35 |
5.0 max. |
2.5 ± 0.5 |
3.8 ± 0.5 |
TPSPA1360 |
12.6 ± 0.2 |
13.65 ± 0.35 |
6.0 max. |
2.5 ± 0.5 |
3.8 ± 0.5 |
TPSPA1365 |
12.6 ± 0.2 |
13.65 ± 0.35 |
6.5 max. |
2.5 ± 0.5 |
3.8 ± 0.5 |
TPSPA1770 |
17.15 max. |
17.15 ± 0.35 |
7.0 max. |
2.5 ± 0.5 |
12.0 ± 0.5 |
SMT 大電流功率型 (TPSPA0420) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0420-R10M |
0.10 |
3.5 |
4.0 |
13.0 |
27.0 |
TPSPA0420-R22M |
0.22 |
6.0 |
6.6 |
9.5 |
21.0 |
TPSPA0420-R47M |
0.47 |
12.5 |
14.0 |
7.0 |
9.5 |
TPSPA0420-R56M |
0.56 |
14.0 |
16.0 |
6.0 |
8.5 |
TPSPA0420-R68M |
0.68 |
19.6 |
21.0 |
5.2 |
8.0 |
TPSPA0420-1R0M |
1.00 |
24.0 |
27.0 |
4.5 |
7.0 |
TPSPA0420-1R5M |
1.50 |
35.0 |
42.0 |
4.0 |
6.0 |
TPSPA0420-2R2M |
2.20 |
52.0 |
58.0 |
3.0 |
5.0 |
TPSPA0420-3R3M |
3.30 |
74.0 |
87.0 |
2.5 |
4.0 |
TPSPA0420-4R7M |
4.70 |
92.0 |
104.0 |
2.2 |
3.0 |
TPSPA0420-6R8M |
6.80 |
160.0 |
175.0 |
2.0 |
2.5 |
TPSPA0420-100M |
10.00 |
230.0 |
265.0 |
1.6 |
2.2 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

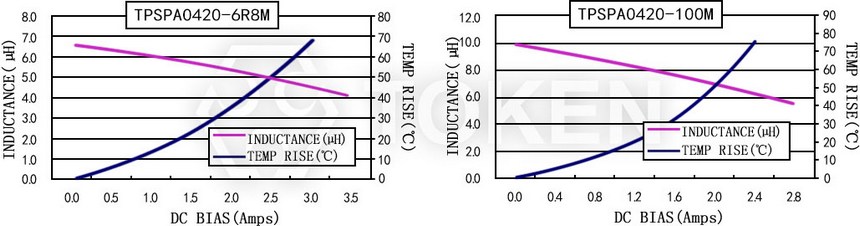

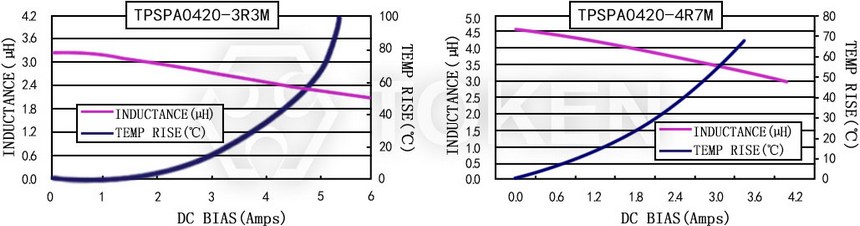

電流特性 TPSPA0420-∗∗∗M 系列
SMT 大電流功率型 (TPSPA0518) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0518-R33M |
0.33 |
5.7 |
6.8 |
15.0 |
17.0 |
TPSPA0518-R47M |
0.47 |
7.7 |
9.0 |
10.5 |
15.5 |
TPSPA0518-R56M |
0.56 |
8.0 |
10.0 |
9.5 |
15.0 |
TPSPA0518-R68M |
0.68 |
11.5 |
13.0 |
8.0 |
14.0 |
TPSPA0518-R82M |
0.82 |
13.0 |
15.0 |
8.0 |
10.0 |
TPSPA0518-1R0M |
1.00 |
15.0 |
17.0 |
8.0 |
9.0 |
TPSPA0518-1R2M |
1.20 |
17.0 |
20.0 |
7.5 |
8.0 |
TPSPA0518-1R5M |
1.50 |
26.0 |
30.0 |
6.0 |
7.0 |
TPSPA0518-2R2M |
2.20 |
30.0 |
35.0 |
5.0 |
6.5 |
TPSPA0518-3R3M |
3.30 |
52.0 |
58.0 |
4.5 |
5.0 |
TPSPA0518-4R7M |
4.70 |
78.0 |
85.0 |
3.5 |
4.0 |
TPSPA0518-5R6M |
5.60 |
85.0 |
95.0 |
3.0 |
3.5 |
TPSPA0518-6R8M |
6.80 |
107.0 |
120.0 |
2.8 |
3.4 |
TPSPA0518-8R2M |
8.20 |
131.0 |
145.0 |
2.6 |
3.1 |
TPSPA0518-100M |
10.00 |
140.0 |
155.0 |
2.5 |
3.0 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.
電流特性 TPSPA0518-∗∗∗M 系列
SMT 大電流功率型 (TPSPA0530) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0530-R47M |
0.47 |
6.4 |
7.4 |
12.0 |
16.0 |
TPSPA0530-R68M |
0.68 |
11.0 |
12.0 |
8.5 |
14.0 |
TPSPA0530-R75M |
0.75 |
12.0 |
13.0 |
8.0 |
12.0 |
TPSPA0530-1R0M |
1.00 |
13.0 |
14.0 |
7.0 |
9.0 |
TPSPA0530-1R2M |
1.20 |
15.0 |
16.0 |
6.5 |
8.5 |
TPSPA0530-1R5M |
1.50 |
20.0 |
25.0 |
6.0 |
8.2 |
TPSPA0530-2R2M |
2.20 |
29.0 |
35.0 |
5.5 |
7.5 |
TPSPA0530-3R3M |
3.30 |
32.0 |
38.0 |
5.0 |
5.0 |
TPSPA0530-4R7M |
4.70 |
50.0 |
60.0 |
4.0 |
4.2 |
TPSPA0530-5R6M |
5.60 |
55.0 |
63.0 |
4.0 |
4.0 |
TPSPA0530-6R8M |
6.80 |
68.0 |
76.0 |
4.0 |
3.5 |
TPSPA0530-8R2M |
8.20 |
80.0 |
105.0 |
3.3 |
3.0 |
TPSPA0530-100M |
10.00 |
110.0 |
128.0 |
2.8 |
2.7 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

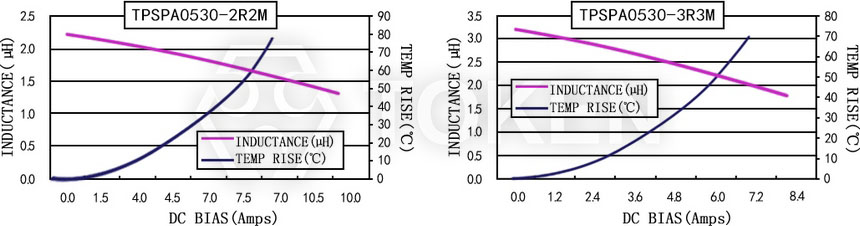

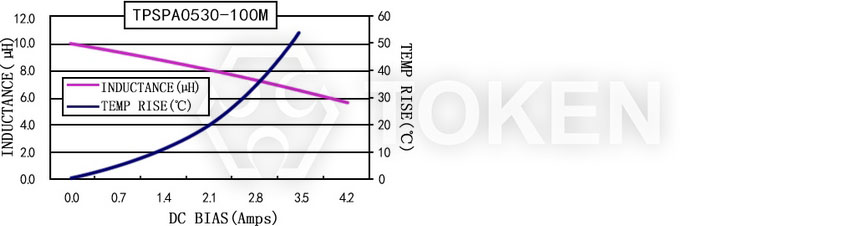

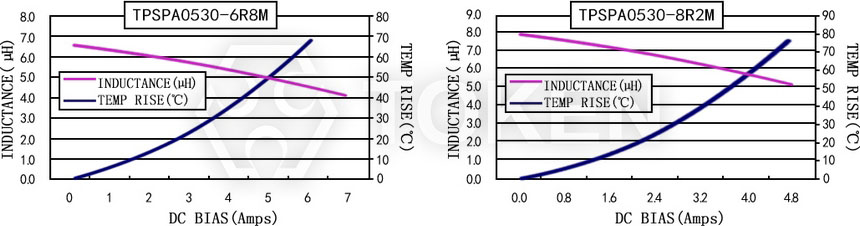

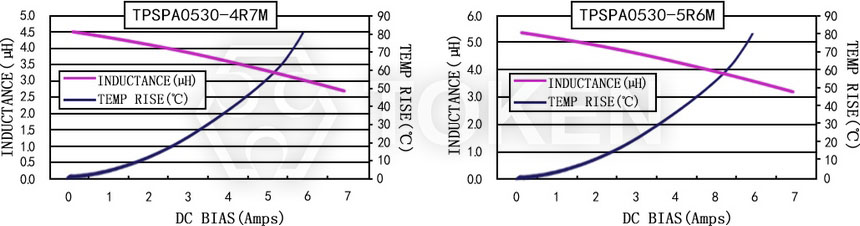

電流特性 TPSPA0530-∗∗∗M 系列
SMT 大電流功率型 (TPSPA0612) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0612-R56M |
0.56 |
13.5 |
15.5 |
7.0 |
11.0 |
TPSPA0612-R68M |
0.68 |
15.0 |
17.5 |
6.7 |
9.0 |
TPSPA0612-R82M |
0.82 |
21.5 |
24.5 |
6.3 |
8.0 |
TPSPA0612-1R0M |
1.00 |
25.0 |
29.0 |
6.0 |
7.0 |
TPSPA0612-2R2M |
2.20 |
51.5 |
59.0 |
4.0 |
5.0 |
TPSPA0612-3R3M |
3.30 |
80.0 |
92.0 |
3.0 |
4.0 |
TPSPA0612-4R7M |
4.70 |
106.0 |
122.0 |
2.7 |
3.5 |
TPSPA0612-6R8M |
6.80 |
185.0 |
210.0 |
2.2 |
2.8 |
TPSPA0612-100M |
10.00 |
250.0 |
290.0 |
2.0 |
2.2 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

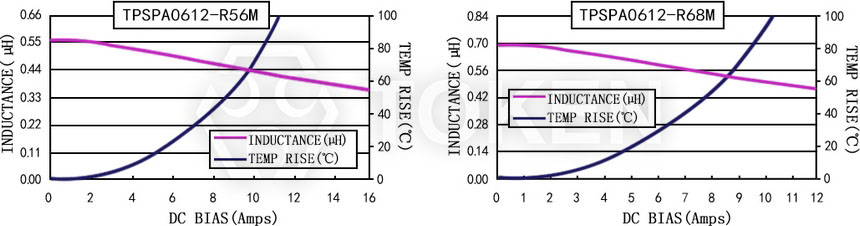

電流特性 TPSPA0612-∗∗∗M 系列
SMT 大電流功率型 (TPSPA0615) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0615-R56M |
0.56 |
9.5 |
11.0 |
9.0 |
14.0 |
TPSPA0615-R68M |
0.68 |
10.5 |
12.0 |
8.5 |
12.0 |
TPSPA0615-R82M |
0.82 |
15.0 |
17.0 |
7.0 |
10.0 |
TPSPA0615-1R0M |
1.00 |
18.5 |
21.0 |
5.5 |
9.0 |
TPSPA0615-1R2M |
1.20 |
25.0 |
30.0 |
5.4 |
8.5 |
TPSPA0615-2R2M |
2.20 |
46.0 |
54.0 |
3.5 |
6.0 |
TPSPA0615-3R3M |
3.30 |
54.0 |
63.0 |
3.3 |
5.5 |
TPSPA0615-4R7M |
4.70 |
76.0 |
85.0 |
3.2 |
5.0 |
TPSPA0615-6R8M |
6.80 |
125.0 |
135.0 |
2.5 |
4.0 |
TPSPA0615-100M |
10.00 |
165.0 |
175.0 |
2.0 |
3.0 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

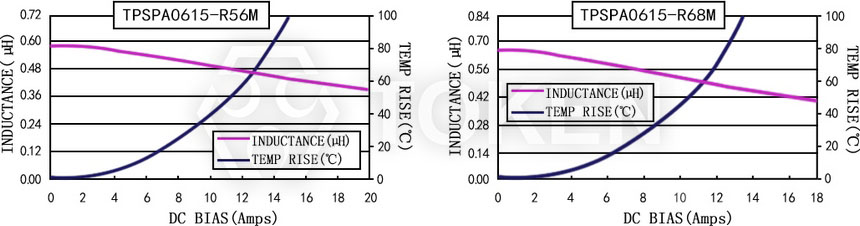

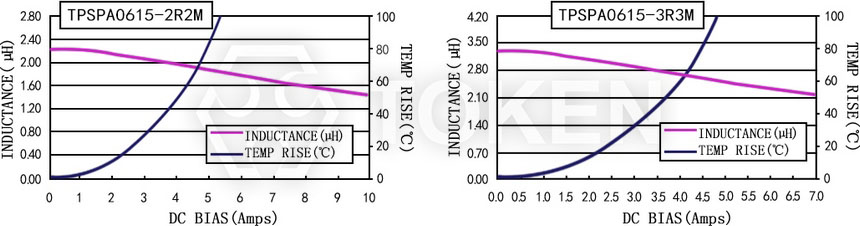

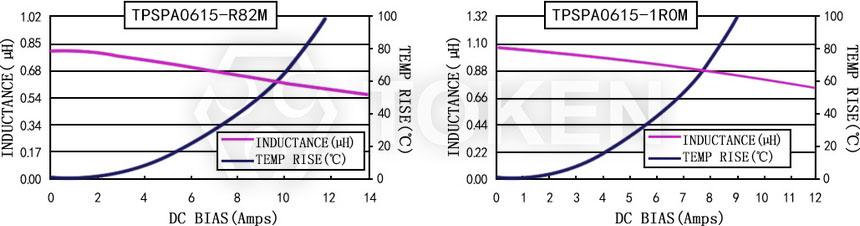

電流特性 TPSPA0615-∗∗∗M 系列
SMT 大電流功率型 (TPSPA0618) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0618-R10M |
0.10 |
2.0 |
2.5 |
18.0 |
45.0 |
TPSPA0618-R22M |
0.22 |
4.5 |
5.2 |
14.0 |
29.0 |
TPSPA0618-R33M |
0.33 |
5.2 |
6.8 |
12.0 |
22.0 |
TPSPA0618-R47M |
0.47 |
7.3 |
8.4 |
11.0 |
18.0 |
TPSPA0618-R56M |
0.56 |
8.5 |
10.0 |
10.0 |
15.0 |
TPSPA0618-R68M |
0.68 |
10.8 |
12.7 |
9.0 |
13.0 |
TPSPA0618-R82M |
0.82 |
11.5 |
13.5 |
8.0 |
12.0 |
TPSPA0618-1R0M |
1.00 |
14.5 |
17.0 |
7.0 |
11.0 |
TPSPA0618-1R5M |
1.50 |
20.0 |
26.0 |
6.5 |
9.0 |
TPSPA0618-2R0M |
2.00 |
28.0 |
32.0 |
6.0 |
9.0 |
TPSPA0618-2R2M |
2.20 |
31.0 |
35.0 |
5.0 |
8.0 |
TPSPA0618-3R3M |
3.30 |
45.0 |
50.0 |
3.5 |
7.5 |
TPSPA0618-4R7M |
4.70 |
62.0 |
65.0 |
3.5 |
5.0 |
TPSPA0618-5R6M |
5.60 |
68.0 |
75.0 |
3.0 |
4.0 |
TPSPA0618-6R8M |
6.80 |
101.0 |
110.0 |
2.8 |
3.5 |
TPSPA0618-8R2M |
8.20 |
120.0 |
135.0 |
2.5 |
3.0 |
TPSPA0618-100M |
10.00 |
140.0 |
155.0 |
2.3 |
2.5 |
TPSPA0618-150M |
15.00 |
215.0 |
250.0 |
1.8 |
2.2 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

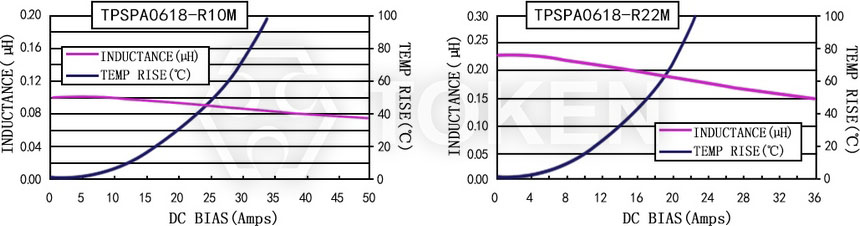

電流特性 TPSPA0618-∗∗∗M 系列
SMT 大電流功率型 (TPSPA0624) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0624-R10M |
0.10 |
1.5 |
1.7 |
30.0 |
70.0 |
TPSPA0624-R20M |
0.20 |
2.2 |
2.8 |
25.0 |
50.0 |
TPSPA0624-R22M |
0.22 |
2.6 |
3.2 |
21.0 |
34.0 |
TPSPA0624-R33M |
0.33 |
3.5 |
4.1 |
15.0 |
24.0 |
TPSPA0624-R47M |
0.47 |
4.5 |
5.1 |
13.0 |
21.0 |
TPSPA0624-R56M |
0.56 |
5.9 |
6.5 |
12.0 |
17.0 |
TPSPA0624-R82M |
0.82 |
8.3 |
9.5 |
10.0 |
14.0 |
TPSPA0624-1R0M |
1.00 |
11.2 |
13.5 |
9.0 |
13.0 |
TPSPA0624-1R5M |
1.50 |
17.0 |
20.0 |
8.0 |
11.0 |
TPSPA0624-2R2M |
2.20 |
23.0 |
28.0 |
6.0 |
9.0 |
TPSPA0624-3R3M |
3.30 |
31.0 |
39.0 |
5.0 |
7.0 |
TPSPA0624-4R7M |
4.70 |
41.0 |
50.0 |
4.0 |
6.0 |
TPSPA0624-5R6M |
5.60 |
51.0 |
60.0 |
4.0 |
6.0 |
TPSPA0624-6R8M |
6.80 |
57.0 |
70.0 |
4.0 |
5.0 |
TPSPA0624-8R2M |
8.20 |
78.0 |
86.0 |
3.5 |
5.0 |
TPSPA0624-100M |
10.00 |
92.0 |
101.0 |
3.1 |
4.0 |
TPSPA0624-150M |
15.00 |
145.0 |
160.0 |
2.5 |
3.3 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

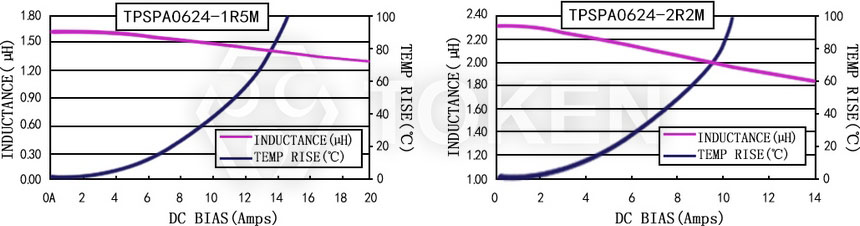

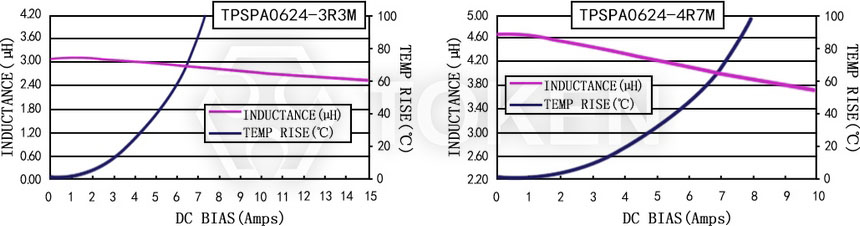

電流特性 TPSPA0624-∗∗∗M 系列
SMT 大電流功率型 (TPSPA0630) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0630-R10M |
0.10 |
1.5 |
1.7 |
32.5 |
60.0 |
TPSPA0630-R15M |
0.15 |
1.9 |
2.5 |
30.0 |
40.0 |
TPSPA0630-R20M |
0.20 |
2.4 |
3.0 |
21.0 |
34.0 |
TPSPA0630-R22M |
0.22 |
2.5 |
3.0 |
21.0 |
34.0 |
TPSPA0630-R33M |
0.33 |
3.0 |
3.5 |
21.0 |
22.0 |
TPSPA0630-R36M |
0.36 |
3.3 |
3.9 |
16.0 |
20.0 |
TPSPA0630-R47M |
0.47 |
3.5 |
4.1 |
15.5 |
19.0 |
TPSPA0630-R56M |
0.56 |
4.25 |
4.9 |
15.0 |
18.0 |
TPSPA0630-R68M |
0.68 |
5.0 |
5.7 |
14.0 |
17.0 |
TPSPA0630-R82M |
0.82 |
6.0 |
6.9 |
12.0 |
16.0 |
TPSPA0630-1R0M |
1.00 |
7.0 |
7.5 |
12.0 |
15.0 |
TPSPA0630-1R2M |
1.20 |
8.0 |
10.5 |
9.0 |
12.0 |
TPSPA0630-1R5M |
1.50 |
10.6 |
12.1 |
9.0 |
14.0 |
TPSPA0630-1R8M |
1.80 |
14.0 |
16.0 |
7.5 |
13.0 |
TPSPA0630-2R2M |
2.20 |
15.5 |
17.5 |
7.0 |
10.0 |
TPSPA0630-2R5M |
2.50 |
16.0 |
18.0 |
7.0 |
10.0 |
TPSPA0630-3R3M |
3.30 |
23.0 |
26.0 |
6.5 |
9.5 |
TPSPA0630-4R7M |
4.70 |
34.5 |
38.0 |
5.0 |
6.5 |
TPSPA0630-5R6M |
5.60 |
36.0 |
42.0 |
5.0 |
6.25 |
TPSPA0630-6R8M |
6.80 |
50.0 |
54.0 |
4.5 |
6.0 |
TPSPA0630-8R2M |
8.20 |
58.5 |
65.0 |
4.0 |
6.0 |
TPSPA0630-100M |
10.00 |
71.0 |
76.0 |
4.0 |
4.5 |
TPSPA0630-120M |
12.00 |
85.0 |
98.0 |
3.0 |
4.2 |
TPSPA0630-150M |
15.00 |
98.0 |
115.0 |
3.0 |
3.8 |
TPSPA0630-220M |
22.00 |
165.0 |
189.0 |
1.5 |
3.1 |
TPSPA0630-330M |
33.00 |
225.0 |
257.0 |
1.0 |
2.9 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

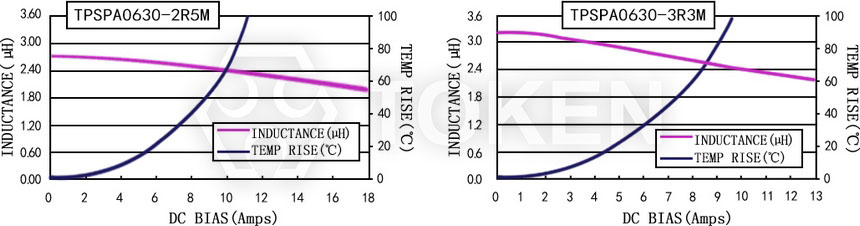

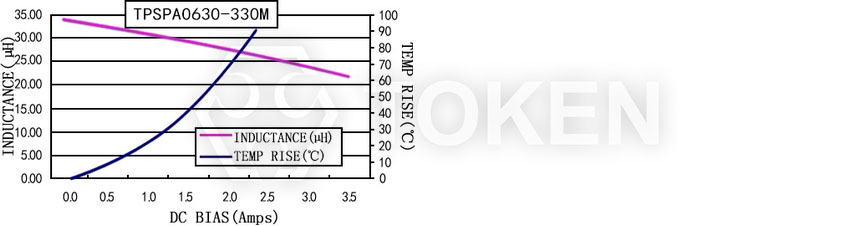

電流特性 TPSPA0630-∗∗∗M 系列
SMT 大電流功率型 (TPSPA0650) 电性表
產品料號 |
電感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C |
額定電流 Idc (A) |
飽和電流 Isat (A) |
(Typical) |
(Max) |
TPSPA0650-R13M |
0.13 |
1.0 |
1.2 |
42.0 |
48.0 |
TPSPA0650-R22M |
0.22 |
1.1 |
1.3 |
30.0 |
35.0 |
TPSPA0650-R36M |
0.36 |
2.7 |
3.1 |
21.0 |
25.0 |
TPSPA0650-R40M |
0.40 |
3.2 |
3.5 |
20.0 |
23.0 |
TPSPA0650-R47M |
0.47 |
3.3 |
3.8 |
20.0 |
21.0 |
TPSPA0650-R56M |
0.56 |
3.4 |
3.6 |
20.0 |
18.0 |
TPSPA0650-R68M |
0.68 |
3.9 |
4.2 |
18.0 |
16.0 |
TPSPA0650-R82M |
0.82 |
4.6 |
4.9 |
16.5 |
15.0 |
TPSPA0650-1R0M |
1.00 |
5.6 |
6.5 |
12.0 |
13.0 |
TPSPA0650-1R2M |
1.20 |
6.0 |
7.5 |
11.0 |
11.0 |
TPSPA0650-1R5M |
1.50 |
7.0 |
8.5 |
10.0 |
10.0 |
TPSPA0650-2R2M |
2.20 |
11.2 |
12.5 |
9.5 |
10.0 |
TPSPA0650-3R3M |
3.30 |
19.9 |
20.9 |
8.5 |
9.0 |
TPSPA0650-4R7M |
4.70 |
26.0 |
29.0 |
6.0 |
8.0 |
TPSPA0650-5R6M |
5.60 |
31.5 |
34.4 |
6.0 |
7.0 |
TPSPA0650-6R8M |
6.80 |
35.0 |
40.0 |
5.5 |
7.0 |
TPSPA0650-8R2M |
8.20 |
40.0 |
43.0 |
5.5 |
6.5 |
TPSPA0650-100M |
10.00 |
48.0 |
55.0 |
4.5 |
6.0 |
TPSPA0650-120M |
12.00 |
58.0 |
65.0 |
4.0 |
5.0 |
TPSPA0650-150M |
15.00 |
78.0 |
85.0 |
3.1 |
4.0 |
TPSPA0650-180M |
18.00 |
83.0 |
105.0 |
3.0 |
3.5 |
TPSPA0650-220M |
22.00 |
110.0 |
130.0 |
2.6 |
3.5 |
TPSPA0650-330M |
33.00 |
160.0 |
200.0 |
2.3 |
3.0 |
TPSPA0650-470M |
47.00 |
250.0 |
290.0 |
2.0 |
2.8 |
注意:
- 測試頻率 @ 100KHZ / 1.0V .
- Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
- IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

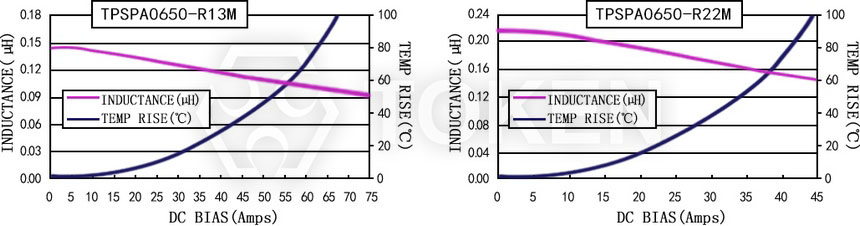

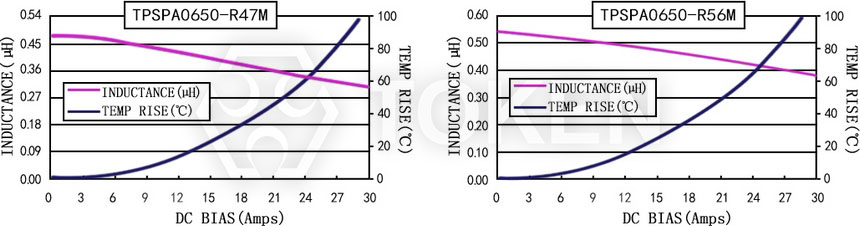

電流特性 TPSPA0650-∗∗∗M 系列
SMT 大電流功率型 (TPSPA) 料號標識
TPSPA |
0420 |
- |
R10 |
M |
1 | 2 | | 3 | 4 |
|
尺寸 (L×M)(mm) |
0420 |
4.2×4.4 |
0518 |
5.2×5.4 |
0530 |
5.2×5.4 |
0612 |
6.6×7.15 |
0615 |
6.6×7.15 |
0618 |
6.6×7.15 |
0624 |
6.6×7.15 |
0630 |
6.6×7.15 |
0650 |
6.6×7.15 |
1030 |
10.1×11.15 |
1040 |
10.1×11.15 |
1050 |
10.1×11.15 |
1335 |
12.6×13.65 |
1350 |
12.6×13.65 |
1360 |
12.6×13.65 |
1365 |
12.6×13.65 |
1770 |
17.15×17.15 |
|
|
電感值 |
R10 |
0.10µH |
1R0 |
1.00µH |
100 |
10.00µH |
101 |
100.00µH |
|
誤差值 |
J |
± 5% |
K |
± 10% |
L |
± 15% |
M |
± 20% |
P |
± 25% |
N |
± 30% |
|
