開磁式貼片繞線功率電感器
超薄型 (TPUD4006/4008/4011/4013/5011/5013)
![SMT 繞線功率電感器 - TPUD4006 系列](image/power-inductors-tpud4006.jpg)
SMT 繞線功率電感器 - TPUD4006 系列
德鍵電子 TPUD4006/4008/4011/4013/5011/5013 超薄型系列,貼片繞線功率電感器,採用開磁式開磁路構造設計,錳鋅材之鐵芯,扁平化的構造,具有體積小、厚度薄(高度低於 0.8 mm 和 1.0 mm)、容易表面貼裝,具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。
德鍵 TPUD4006/4008/4011/4013/5011/5013 系列的平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。此系列電感具有低磁漏,低直流電阻,耐大電流等特點,而廣泛應用于高精度的工業設備中,如電視遊樂器、可攜式遊戲設備、電腦周邊設備、 小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、個人導航系統、錄放影機、OA 儀器、液晶電視、小型通信機器、直流轉換器。軸包裝,易用自動化裝配。
德鍵的 TPUD4006/4008/4011/4013/5011/5013 超薄型系列貼片線繞功率電感器,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。
下載 PDF 版本: 開磁式貼片繞線功率電感器 (TPUD)。
用途 :
- LCD驅動器,手機。
- 小型直流轉換器,變壓器。

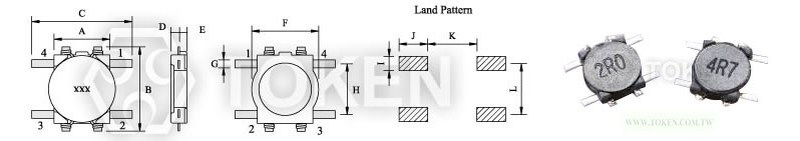

超薄型繞線功率型 (TPUD4006/4008) 結構圖及規格尺寸
型號 |
A |
B Max. |
C Max. |
D Max. |
E |
F |
G |
H |
I |
J |
K |
L |
TPUD4006 |
3.5 |
5.8 |
6.3 |
0.8 |
0.4 |
4.1 |
0.5 |
3.2 |
0.9 |
1.5 |
4.0 |
3.2 |
TPUD4008 |
3.5 |
5.8 |
6.3 |
1.0 |
0.4 |
4.1 |
0.5 |
3.2 |
0.9 |
1.5 |
4.0 |
3.2 |

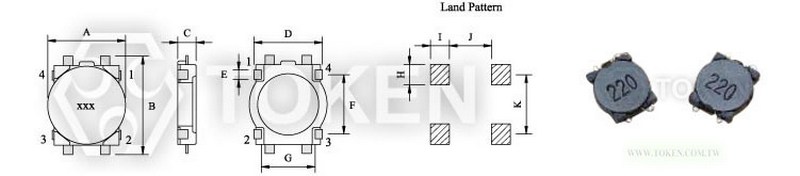

開磁式功率線繞型 (TPUD4011/4013) 結構圖及規格尺寸
型號 |
A Max. |
B Max. |
C Max. |
D |
E |
F |
G |
H |
I |
J |
K |
TPUD4011 |
4.4 |
5.8 |
1.2 |
3.7 |
0.5 |
3.2 |
2.9 |
0.8 |
1.4 |
2.5 |
3.2 |
TPSD4011 |
4.9 |
4.9 |
1.2 |
3.7 |
0.5 |
3.2 |
2.9 |
0.8 |
1.4 |
2.5 |
3.2 |
TPUD4013 |
4.4 |
5.8 |
1.45 |
3.7 |
0.5 |
3.2 |
2.9 |
0.8 |
1.4 |
2.5 |
3.2 |

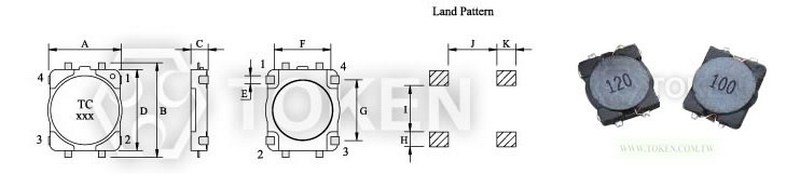

SMT 繞線功率型 (TPUD5011/5013) 結構圖及規格尺寸
型號 |
A Max. |
B Max. |
C Max. |
D |
E |
F |
G |
H |
I |
J |
K |
TPUD5011 |
5.8 |
7.4 |
1.2 |
6.0 |
0.6 |
4.2 |
4.5 |
1.1 |
3.4 |
3.6 |
1.4 |
TPUD5013 |
5.8 |
7.4 |
1.5 |
6.0 |
0.6 |
4.2 |
4.5 |
1.1 |
3.4 |
3.6 |
1.4 |
超薄型繞線功率型 (TPUD4006) 特性規格
產品料號 |
電感值 L (µH) |
測試頻率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格電流 (A) Max. |
TPUD4006 - 2R2M |
2.20 |
100 |
0.116 |
0.95 |
TPUD4006 - 3R3M |
3.30 |
100 |
0.174 |
0.77 |
TPUD4006 - 4R7M |
4.70 |
100 |
0.216 |
0.75 |
TPUD4006 - 6R8M |
6.80 |
100 |
0.296 |
0.62 |
TPUD4006 - 100M |
10.00 |
100 |
0.457 |
0.50 |
TPUD4006 - 150M |
15.00 |
100 |
0.676 |
0.40 |
TPUD4006 - 220M |
22.00 |
100 |
1.066 |
0.30 |
TPUD4006 - 330M |
33.00 |
100 |
1.647 |
0.24 |
TPUD4006 - 470M |
47.00 |
100 |
2.843 |
0.18 |
Note:
- 測試頻率:100KHz / 0.1V.
- 操作溫度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
超薄型繞線功率型 (TPUD4008) 特性規格
產品料號 |
電感值 L (µH) |
測試頻率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格電流 (A) Max. |
TPUD4008-3R3M |
3.30 |
100 |
0.160 |
0.85 |
TPUD4008-4R7M |
4.70 |
100 |
0.194 |
0.80 |
TPUD4008-6R8M |
6.80 |
100 |
0.276 |
0.65 |
TPUD4008-100M |
10.00 |
100 |
0.335 |
0.57 |
TPUD4008-150M |
15.00 |
100 |
0.508 |
0.45 |
TPUD4008-220M |
22.00 |
100 |
0.766 |
0.37 |
TPUD4008-330M |
33.00 |
100 |
1.162 |
0.28 |
TPUD4008-470M |
47.00 |
100 |
1.658 |
0.22 |
TPUD4008-680M |
68.00 |
100 |
2.534 |
0.18 |
TPUD4008-101M |
100.00 |
100 |
3.304 |
0.17 |
Note:
- 測試頻率:100KHz / 0.1V.
- 操作溫度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
開磁式功率線繞型 (TPUD4011) 特性規格
產品料號 |
電感值 L (µH) |
測試頻率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格電流 (A) Max. |
TPUD4011 - 2R2M |
2.20 |
100 |
0.116 |
0.95 |
TPUD4011 - 3R3M |
3.30 |
100 |
0.174 |
0.77 |
TPUD4011 - 4R7M |
4.70 |
100 |
0.216 |
0.75 |
TPUD4011 - 6R8M |
6.80 |
100 |
0.296 |
0.62 |
TPUD4011 - 100M |
10.00 |
100 |
0.457 |
0.50 |
TPUD4011 - 150M |
15.00 |
100 |
0.676 |
0.40 |
TPUD4011 - 220M |
22.00 |
100 |
1.066 |
0.30 |
TPUD4011 - 330M |
33.00 |
100 |
1.647 |
0.24 |
TPUD4011 - 470M |
47.00 |
100 |
2.843 |
0.18 |
Note:
- 測試頻率:100KHz / 0.1V.
- 操作溫度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
閉磁式功率線繞型 (TPSD4011) 特性規格
產品料號 |
電感值 L (µH) |
測試頻率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格電流 (A) Max. |
TPSD4011 - 3R3N |
3.30 |
100 |
0.12 |
1.0 |
TPSD4011 - 4R7N |
4.70 |
100 |
0.18 |
0.8 |
TPSD4011 - 6R8M |
6.80 |
100 |
0.22 |
0.7 |
TPSD4011 - 100M |
10.00 |
100 |
0.31 |
0.6 |
TPSD4011 - 150M |
15.00 |
100 |
0.48 |
0.5 |
TPSD4011 - 220M |
22.00 |
100 |
0.71 |
0.4 |
TPSD4011 - 330M |
33.00 |
100 |
1.1 |
0.3 |
Note:
- 測試頻率:100KHz / 0.1V.
- 操作溫度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
開磁式功率線繞型 (TPUD4013) 特性規格
產品料號 |
電感值 L (µH) |
測試頻率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格電流 (A) Max. |
TPUD4013 - 3R3M |
3.30 |
100 |
0.160 |
0.85 |
TPUD4013 - 4R7M |
4.70 |
100 |
0.194 |
0.80 |
TPUD4013 - 6R8M |
6.80 |
100 |
0.276 |
0.65 |
TPUD4013 - 100M |
10.00 |
100 |
0.335 |
0.57 |
TPUD4013 - 150M |
15.00 |
100 |
0.508 |
0.45 |
TPUD4013 - 220M |
22.00 |
100 |
0.766 |
0.37 |
TPUD4013 - 330M |
33.00 |
100 |
1.162 |
0.28 |
TPUD4013 - 470M |
47.00 |
100 |
1.658 |
0.22 |
TPUD4013 - 680M |
33.00 |
100 |
2.534 |
0.18 |
TPUD4013 - 101M |
47.00 |
100 |
3.304 |
0.17 |
Note:
- 測試頻率:100KHz / 0.1V.
- 操作溫度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
SMT 繞線功率型 (TPUD5011) 特性規格
產品料號 |
電感值 L (µH) |
測試頻率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格電流 (A) Max. |
TPUD5011 - 3R3M |
3.30 |
100 |
0.109 |
0.94 |
TPUD5011 - 4R7M |
4.70 |
100 |
0.156 |
0.80 |
TPUD5011 - 6R8M |
6.80 |
100 |
0.216 |
0.65 |
TPUD5011 - 100M |
10.00 |
100 |
0.275 |
0.53 |
TPUD5011 - 150M |
15.00 |
100 |
0.438 |
0.40 |
TPUD5011 - 220M |
22.00 |
100 |
0.663 |
0.36 |
TPUD5011 - 330M |
33.00 |
100 |
0.975 |
0.32 |
TPUD5011 - 470M |
47.00 |
100 |
1.380 |
0.26 |
TPUD5011 - 680M |
68.00 |
100 |
1.700 |
0.23 |
TPUD5011 - 101M |
100.00 |
100 |
2.800 |
0.20 |
Note:
- 測試頻率:100KHz / 0.1V.
- 操作溫度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
SMT 繞線功率型 (TPUD5013) 特性規格
產品料號 |
電感值 L (µH) |
測試頻率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格電流 (A) Max. |
TPUD5013 - 3R3M |
3.30 |
100 |
0.081 |
1.25 |
TPUD5013 - 4R7M |
4.70 |
100 |
0.106 |
1.20 |
TPUD5013 - 6R8M |
6.80 |
100 |
0.144 |
0.90 |
TPUD5013 - 100M |
10.00 |
100 |
0.187 |
0.85 |
TPUD5013 - 150M |
15.00 |
100 |
0.300 |
0.57 |
TPUD5013 - 220M |
22.00 |
100 |
0.431 |
0.54 |
TPUD5013 - 330M |
33.00 |
100 |
0.637 |
0.38 |
TPUD5013 - 470M |
47.00 |
100 |
0.875 |
0.35 |
Note:
- 測試頻率:100KHz / 0.1V.
- 操作溫度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
超薄型繞線功率型 (TPUD4006, TPUD4008, TPUD5011, TPSD5013) 料號標識
TPUD4006 |
- |
2R2 |
M |
1 | | 2 | 3 |
型號 |
TPUD4006 |
TPUD4008 |
TPUD5011 |
TPUD5013 |
|
|
電感值 |
2R2 |
2.20µH |
3R3 |
3.30µH |
100 |
10.00µH |
101 |
100.00µH |
|
|
開磁式功率線繞型 (TPUD4011, TPSD4011, TPUD4013) 料號標識
TPUD4011 |
- |
100 |
M |
1 | | 2 | 3 |
型號 |
TPUD4011 |
TPSD4011 |
TPUD4013 |
|
|
電感值 |
3R3 |
3.30µH |
100 |
10.00µH |
101 |
100.00µH |
|
誤差值 |
K |
10% |
L |
15% |
M |
20% |
N |
30% |
|
Note: TPSD4011 採閉磁路結構設計。
