高阻值分压器 高压电阻器
(RI85)德键(RI85)高压高阻分压电阻器,突破 800 瓦的高功率应用领域。
德键电子 RI85 系列为设计工程师提供高品质,高功率,高电压分压器,用于高压、大功率、高稳定性、低温度系数需求的系统。RI85 大功率高压电阻器系列,在高压环境中能够吸收大量能量,并同时保持无感/低感、及重负载特性。可提供客户自定义的设计和紧密公差要求。
采用特殊的高纯铝陶瓷管材料,以及最新的加工技术处理,严格控制的生产制程,生产性能稳定的管状玻璃釉膜高压功率电阻器,温度系数收窄至 ≤ 100 ppm/°C。 高电压处理能力高达 100 千伏,功率高可达 800 W。德键独特的精密蛇形转印制程技术,提供多样化的尺寸、电极端口、及特殊电阻值。RI85 出色的稳定性能,提高您高压系统的性能。
德键的 RI85 采用高级的金属釉膜厚膜电阻元件,和先进的蛇形图案设计 (Serpentine Pattern Design),提供理想的效益成本、稳定性高、精度精确、耐高电压、高功耗的特点, 适用于多种测量,分压器电路和控制功能,交直流或脉冲电路,及高压电力电子设备。
RI85 系列符合无铅 及 RoHS 标准。如需高功率,高电压,或阻值不在公称范围内,或特殊尺寸等特殊系列电阻,请与德键业务接洽,并取得最新的产品信息。
特性:
- 最大工作电压从 50KV 到 100KV。
- 温度系数 ≤ 100 ppm/°C。
- 阻值范围从 100KΩ 到 1TeraΩ。
- 阻值公差 K(±10%), M(±20%)。
- 额定功率从 200W 到 800W。
应用:
- X-射线/显像设备,
- EMI/闪电抑制,能源研究,
- 冲击电压发生器,电弧炉阻尼,
- 脉冲调制器,雷达脉冲形成网络,
- 电容器的消弧电路,高电压缓冲电路。

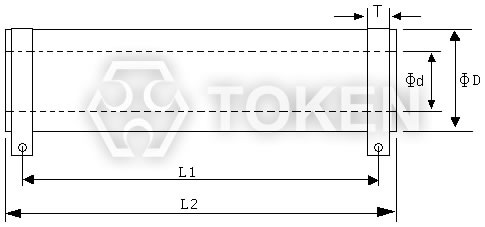

高阻分压电阻 高电压电阻器 尺寸及电气特性 (RI85)
|
|||||||||||
型号 | 额定功率 | 阻值范围 (Ω) | 阻值公差 | 温度系数 (PPM/°C) | 尺寸 (单位: mm) | 最大工作电压 | |||||
ΦD±2 | Φd±2 | L1±5 | L2±5 | T±1 | |||||||
RI85 | 200W | 100K~100G | 10% (K) 20% (M) |
≤100 | 28 | 15 | 185 | 200 | 10.5 | 50KV | |
RI85 | 500W | 100K~500G | ≤100 | 34 | 20 | 205 | 220 | 15 | 50KV | ||
RI85 | 800W | 100K~1T | ≤100 | 55 | 40 | 205 | 220 | 15 | 100KV |
备注 额定持续工作电压 (RCWW) 应由公式计算 RCWW = √ 额定功率 × 电阻值 (Ω)
当 RCWW 大于规格的最大工作电压,RCWW = 规格的最大工作电压。
高阻分压电阻 高电压电阻器 降额曲线图 (RI85)
|
高阻分压电阻 高电压电阻器 环境测试条件 (RI85)
项目 | 测试方法 | 规格标准 |
抗潮湿性 | MIL Std. 202, method 106 (IEC68-2-3) | ΔR/R≤±0.1% typ., 0.25% Max. |
绝缘阻抗 | 500V 25°C 75% relative humidity | 10GΩ Min. |
绝缘电压 | 25°C 75% relative humidity | 1000V Min. |
过负荷 | 1.5×Pnom. 5 sec (do not exceed max. voltage) | ΔR/R≤±0.1% typ., 0.25% Max. |
热冲击 | MIL Std. 202, method 107 Cond. C (IEC68-2-14) | ΔR/R≤±0.1% typ., 0.2% Max. |
负载寿命 | 1000h at rated power (IEC115-1) | ΔR/R≤±0.1% typ., 0.25% Max. |
高阻分压电阻 高电压电阻器 先进技术无感及玻璃釉膜的蛇形转印图案设计 (RI85)
![(RI85) 棒状玻璃釉膜蛇形图案设计](image/high-voltage-resistors-serpentine-pattern-3.jpg)
无电感量性能特点:
- RI85 无感设计,采用了玻璃釉膜蛇形电阻皮膜图样设计模式,电阻皮膜可设计为曲折线与通电电流方向相反,
从而实现在整个电阻长度的最大电通量,及电感量中和互消。 - 这种高效率的无电感量设计,不会降额的任何电阻性能优势,非常适合要求高频率的产品应用。
蛇形图案丝印设计:
- RI85 型高压电阻器,精密结合德键的厚膜技术 - 无感蛇纹电阻皮膜丝网转印工艺,将矽树脂涂层印刷到精密陶瓷基板上。
- 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化,提供了一个完整高压无感电阻器的封装。
- 帽盖或引线脚焊接组装,压入电阻瓷棒两端,精加工电阻器,以提供坚固的终端电极连接。
高阻分压电阻 高电压电阻器 料号标识 (RI85)
RI85 | 200W | 1M | K | ||||
1 | 2 | 3 | 4 | ||||
|
|
|
|
