铁氧体磁珠 铁氧体磁环
(TCFB)![铁氧体磁珠 - TCFB 系列](image/inductor-filters-fb.jpg)
铁氧体磁珠 - TCFB 系列
引线式铁氧体磁珠(TCFB),抑制差模噪声,能清理高速信号。
德键电子的 TCFB 系列铁氧体磁珠 (Ferrite Bead),铁氧体磁环是目前应用发展最快的一种抗干扰元器件,价廉,易用,滤除高频噪声效果显著。铁氧体磁珠常用于滤波和电磁噪声抑制,采用铁、镍、锌氧化物混和而成,具有很高的电阻率,及较高的导率磁。将铁氧体磁珠串接在信号或电源通路上,可用于抑制差模噪声。
德键 TCFB 系列铁氧体磁珠与普通的电感相比,具有更好的高频滤波特性。铁氧体在高频时在高频时呈现电阻特性,相当于品质因数很低的电感器,所以能在相当宽的频率范围内,保持较高的阻抗,从而提高高频滤波效能。
德键 TCFB 磁珠系列,符合 RoHS 标准,无铅焊接技术及 100% 无铅,并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。
下载 PDF 版本: 铁氧体磁珠 铁氧体磁环 (TCFB)。
特长 :
- 降低射频干扰及噪音。
- 低成本、高可靠性。
用途 :
- 电脑显示卡、影像加速卡、主机板、电视游乐器。
- 可周波吸收、杂讯信号波形整形。

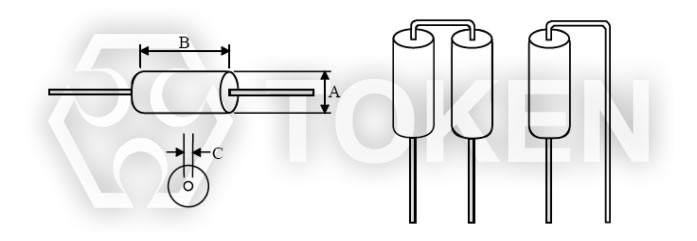

(TCFB) 结构及尺寸
|
||||||
型号 | A | B | C | Impedance (Ω) Min. | ||
10MHz | 100MHz | |||||
TCFB*2515* | 2.5±0.15 | 1.5±0.15 | 0.65 | 5.0 | 20.0 | |
TCFB*2530* | 2.5±0.15 | 3.0±0.20 | 0.65 | 8.0 | 25.0 | |
TCFB*2540* | 2.5±0.15 | 4.0±0.20 | 0.65 | 12.0 | 32.0 | |
TCFB*2575* | 2.5±0.15 | 7.0±0.30 | 0.65 | 20.0 | 58.0 | |
TCFB*3530* | 3.5±0.20 | 3.0±0.20 | 0.65 | 13.0 | 65.0 | |
TCFB*3545* | 3.5±0.20 | 4.5±0.20 | 0.65 | 20.0 | 45.0 | |
TCFB*3547* | 3.5±0.20 | 4.7±0.20 | 0.65 | 20.0 | 45.0 | |
TCFB*3550* | 3.5±0.20 | 5.0±0.20 | 0.65 | 20.0 | 50.0 | |
TCFB*3560* | 3.5±0.20 | 6.0±0.20 | 0.65 | 20.0 | 80.0 | |
TCFB*3578* | 3.5±0.20 | 7.8±0.30 | 0.65 | 28.0 | 90.0 | |
TCFB*3583* | 3.5±0.20 | 8.3±0.30 | 0.65 | 30.0 | 100.0 | |
TCFB*3590* | 3.5±0.20 | 9.0±0.40 | 0.65 | 60.0 | 100.0 | |
TCFB*3510* | 3.5±0.20 | 10.0±0.4 | 0.65 | 50.0 | 130.0 | |
TCFB*3512* | 3.5±0.20 | 12.0±0.5 | 0.65 | 45.0 | 145.0 | |
TCFB*3514* | 3.5±0.20 | 14.0±0.5 | 0.65 | 60.0 | 150.0 |
Note: 双并及单粒型目前只能提供一些尺寸规格
(TCFB) 料号标识
TCFB | A | 3547 | TB | |||||||||||||||||||
1 | 2 | 3 | 4 | |||||||||||||||||||
|
|
|
|
