大电流功率电感器
插件型 (TC1213)![大电流功率电感器 (TC1213)](image/power-inductor-tht-s1.jpg)
大电流功率电感器 - TC1213 系列
强大高效的大电流功率电感器(TC1213),用于电源电路,具有高能量密度。
德键 TC1213 系列小型固定电感器是将漆包线或丝包线直接绕在棒形、工字形、或王字形等磁芯上,外表裹覆环氧树脂封装在塑料壳中。
TC1213 大电流功率电感器,采用高定格电流设计,具有大电流低直流阻抗、散热性佳、可靠性佳、体积小、重量轻、结构牢固(耐振、耐冲击)、防潮性好、安装方便、规格多样化可供选择等优点。
德键 TC1213 功率系列大电流电感器均符合 RoHS 规范,Lead-Free 无铅标准,使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸,感量范围齐全,可依客户的需求制造,若需特殊规格型式,请与德键业务联系。
下载 PDF 版本: 大电流功率电感器 (TC1213)。
特长 :
- 大电流低直流阻抗
- 散热性佳、可靠性佳
用途 :
- 个人电脑之主机板
- 笔记型电脑之主机板

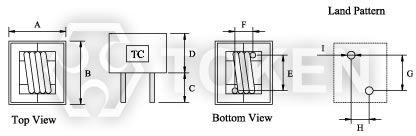

功率大电流型 (TC1213) 结构及尺寸
|
||||||||||
型号 | A(max) | B(max) | C ± 1.0 | D(max) | E(Ref.) | F(Ref.) | G | H | I | |
TC1213 | 14.0 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |
TC1213A | 14.0 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |
TC1213B | 14.5 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 |
Note: 可依客户特殊需求设计。
功率大电流型 (TC1213) 特性规格
产品料号 | 电感值(µH) | 测试频率(KHz) | 直流阻抗 (Ω)(max) | 瞬间电流 (A) (max) | 温升电流 (A)(max) |
TC1213 - R68N | 0.68 | 100 | 0.0015 | 40.00 | 20.00 |
TC1213A - R33N | 0.33 | 100 | 0.0015 | 40.00 | 20.00 |
TC1213B - 1R0N | 1.00 | 100 | 0.0015 | 35.00 | 20.00 |
Note: 测试频率:100KHz / 0.1V.
操作温度:-40°C ~ +85°C
感量下降 = 10% typ. 在峰值电流。
ΔT=40°C 在 Irms 温升。
功率大电流型 (TC1213) 料号标识
TC1213B | - | 1R0 | N | ||||||||||||||
1 | 2 | 3 | |||||||||||||||
|
|
|
