贴片环保型光敏IC传感器
(PT-3528)![贴片环保型光敏IC传感器 - PT-IC-BC-3528-550](image/TPT3528550BCIC.jpg)
贴片环保型光敏IC传感器
PT-IC-BC-3528-550
贴片光敏IC传感器,具备可见光接收红外抑制,高灵敏度环保线性光敏器件。
表面贴装光敏IC传感器也将被称为环境光感应器 (Ambient Light Sensor - ALS) 或照明感应器, 光电晶体, 光敏三极体,光电探测器, 亮度感应器, 光学感应器, 或简单的光感应器。光敏技术的一个重要应用是手机。在手机内,光敏可以在从黑暗的氛围到阳光的照明,自动调节显示屏背光亮度。这种控制显著提高了可视性,并最大限度地降低了功耗,因为通过 LCD 背光待机模式下,电源占用大约 51%。此外,光敏信号可用于指示键盘 LED 驱动器,以减少键盘背光,从而在待机模式下,将功率最小化至 30%。
PT-IC-AC-3528-520 是一款具备高精度环保型可见光照度传感器,光谱响应接近人眼灵敏度的光IC。单个芯片上感光面内置电流放大器电路,可以只测量可见光波段。与传统可见光到近红外接收的硅类产品相比,该光IC具有更小的输出波动。参数可以直接替代最通用的 Cds 光敏电阻,因此本款传感器可作为硫化镉光敏电阻的环保替代品。
PT-IC-BC-3528-550 采用国外进口芯片封装,芯片表面超强镀红外过滤膜工艺,完全过滤红外线干扰,不用再增加套管和过滤片,有效过滤安防类产品中红外发射光反射的影响。具有超强过滤红外线功能,精度高并且一致性优异,耐高温性能强,在高温环境下工作,暗电流变化稳定。
贴片光敏IC传感器 (PT-3528) 系列,通过对芯片的精度进行严格挑选,生产工艺的管理严谨,成品批量一致性均匀,一致性对比同类光敏器件高 3 ~ 5 倍。最小精度可控制为正负 10%,可以轻易起动光敏器件对 LUX 值的苛刻要求。芯片内部通过温度补偿工艺,在高温下工作,较同类产品耐温性高出一倍。
下载 PDF 版本: 贴片环保型光敏IC传感器 (PT-3528)。
特性 :
- 模似人眼感光,峰值感光波长 520nm 及 550nm。
- 响应速度快、性能稳定。批量一致性好、静态电流小。
功能 :
- 替代传统 CDS 光敏电阻,不含镉、铅等有害物质,符合欧盟 ROHS 标准。
- 适用于各类光控照明产品: 如安防监控机、小夜灯、草坪灯、太阳能灯等。
- 自动调节背景光: 如LCD、手机、照相机、数码相框、GPS导航等。
- 控制各类光控影控产品。各类光控检测测试设备等。
量身定制 :
- 可按要求提供不同外型尺寸,方便安装于产品的任何位置。
- 可按需求提供最适合产品的亮电流 \ 暗电流(亮电阻 \ 暗电阻),让产品壹致性更加好,更具市场竞争力。

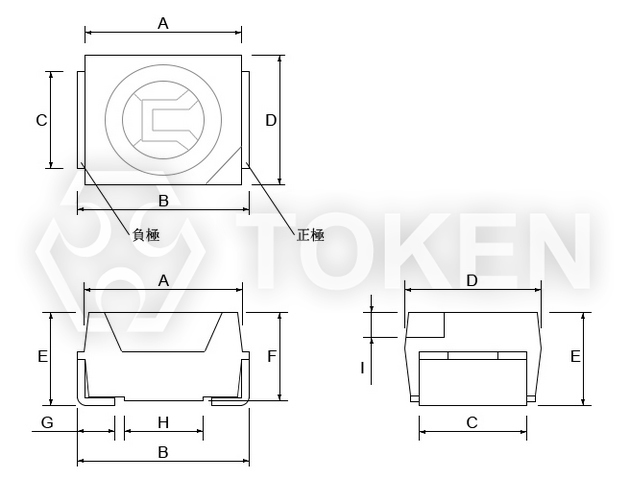

结构图及规格尺寸 PT-3528
|
||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | |
PT-IC-BC-3528-550 | 3.20 ± 0.1 | 3.50 ± 0.1 | 2.10 ± 0.1 | 2.80 ± 0.1 | 1.90 ± 0.05 | 1.81 ± 0.05 | 0.80 ± 0.2 | 1.50 ± 0.2 | 0.50 ± 0.1 | |
PT-IC-AC-3528-520 | 3.20 ± 0.1 | 3.50 ± 0.1 | 2.10 ± 0.1 | 2.80 ± 0.1 | 1.90 ± 0.05 | 1.81 ± 0.05 | 0.80 ± 0.2 | 1.50 ± 0.2 | 0.50 ± 0.1 |
光电特性: (Ta=25°C) PT-IC-BC-3528-550
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 550 | - | nm |
感光波宽范围 | λ | \ | 400 | - | 700 | nm |
工作电压 | Vcc | \ | - | 5 | - | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
1.5 | 3 | 4.5 | μA |
IL(2) | Vcc=5V Ev=30Lux |
4.5 | 9 | 13.5 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
15 | 30 | 45 | μA | |
暗电流 | Id | Vcc=5V Ev=0Lux |
- | - | 0.1 | μA |
红外接收电流 | IL(4) | Vcc=5V/850nm IR LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | us | ||
关闭时间 | tf | 4.5 |
最大额定值: (Ta=25°C) PT-IC-BC-3528-550
参数名称 | 符号 | 额定值 | 单位 | |
工作电压 | Vcc | Min. | Max. | V |
1 | 10 | V | ||
功耗 | Pc | 70 | mW | |
工作温度 | Topr | -25 ~ +85 | °C | |
储存温度 | Tstg | -40 ~ +100 | °C |
光电特性: (Ta=25°C) PT-IC-AC-3528-520
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 520 | - | nm |
感光波宽范围 | λ | \ | 400 | - | - | nm |
工作电压 | Vcc | \ | - | 5 | - | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
7 | 13 | 18 | μA |
IL(2) | Vcc=5V Ev=30Lux |
21 | 39 | 54 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
70 | 130 | 180 | μA | |
暗电流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
开启时间 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | us | ||
关闭时间 | tf | 4.5 |
最大额定值: (Ta=25°C) PT-IC-AC-3528-520
参数名称 | 符号 | 额定值 | 单位 | |
工作电压 | Vcc | Min. | Max. | V |
1 | 10 | V | ||
功耗 | Pc | 70 | mW | |
工作温度 | Topr | -25 ~ +85 | °C | |
储存温度 | Tstg | -40 ~ +100 | °C |

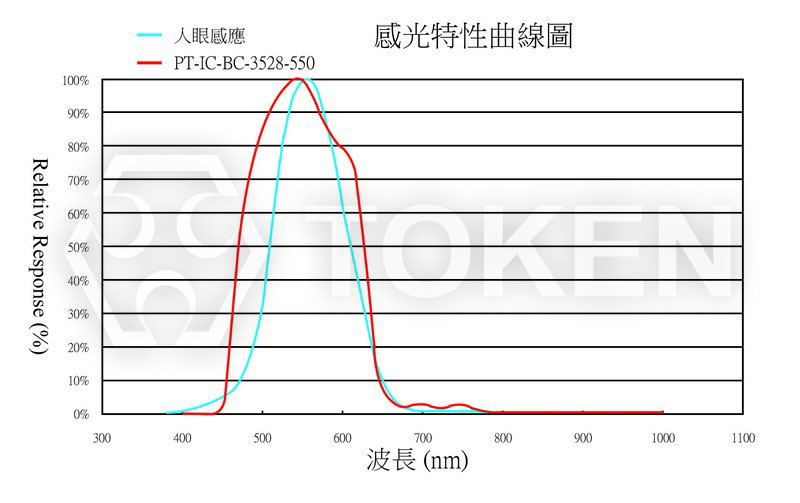

感光曲线图 PT-IC-BC-3528-550
|

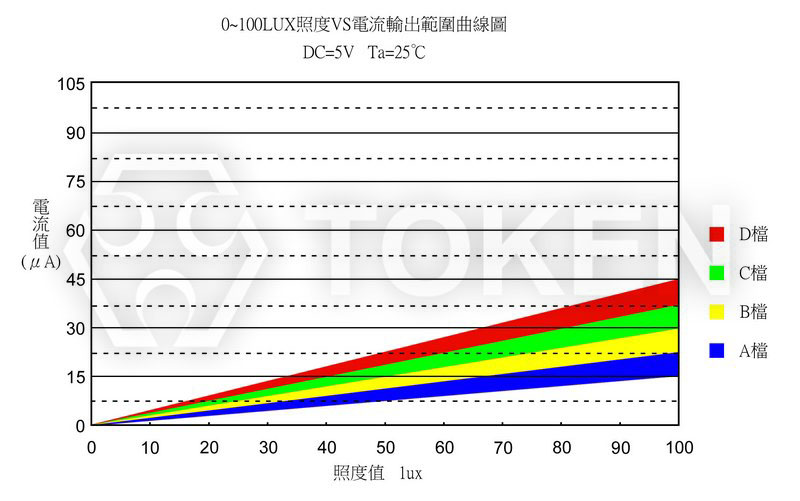

光电流曲线图 PT-IC-BC-3528-550
|

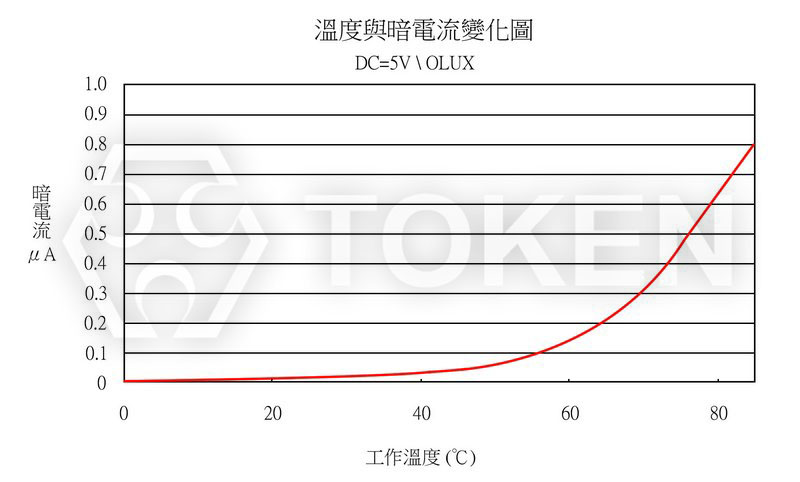

环境温度 VS 暗电流 PT-IC-BC-3528-550
|

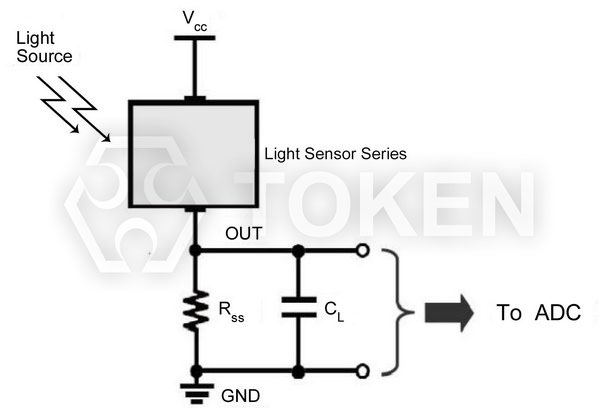

一般示意图 PT-3528
|
感光曲线图 PT-IC-AC-3528-520
|

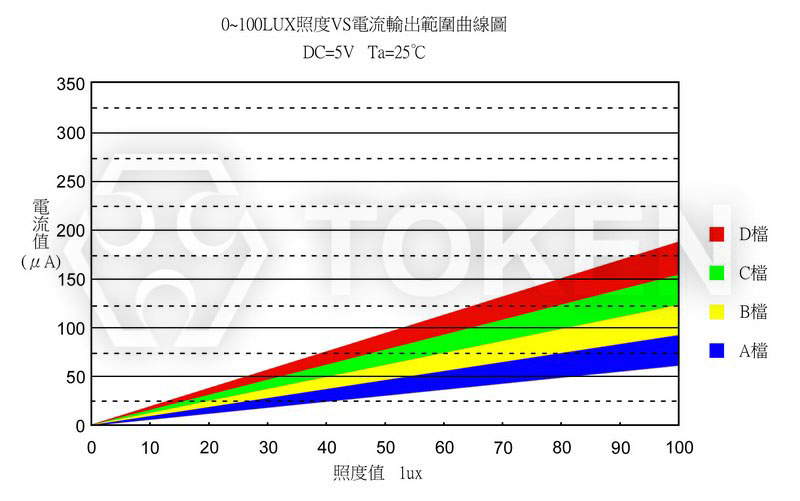

光电流曲线图 PT-IC-AC-3528-520
|
环境温度 VS 暗电流 PT-IC-AC-3528-520
|
一般示意图 PT-3528
|

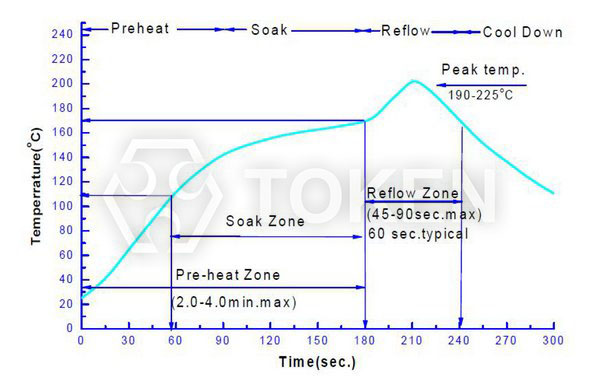

建议回流曲线图 (PT-5-PE)
|
温度曲线特点 | 参考设置 |
平均升温速度 (Tsmax 至 Tp) | 最高 3°C / 秒 |
预热: 最低温度 | (Tsmin) |
预热: 最高温度 (Tsmax) | 150°C |
预热: 时间 (tsmin 至 tsmax) | 60 ~ 120 秒 |
维持高于温度的时间: 温度 (TL) | 183°C |
维持高于温度的时间: 时间 (TL) | 60 ~ 150 秒 |
峰值温度 (TP) | 225°C |
在实际峰值温度 (tp) 5°C 内的时间 | 10 ~ 30 秒 |
降温速度 | 最高 6°C / 秒 |
25°C 升至峰值温度所需时间 | 最多 6 分钟 |
产品存储 :
- 未打开原始包装的情况下,建议存储的环境为: 温度: 5°C ~ 30°C,湿度: 85% 以下。
- 打开原始包装后,建议存储环境为: 温度: 5°C ~ 30°C,湿度: 60% 以下。
- 本产品是湿度敏感器件,为避免原件吸湿,建议打开包装后,将其储存在有干燥剂的密闭容器内,或者储存在氮气防潮柜内。
- 打开包装后,原件应该在 12 小时内使用。
- 如果干燥剂失效或者器件暴露空气中超过 12 小时,应作除湿处理: 条件: 60°C / 24H。

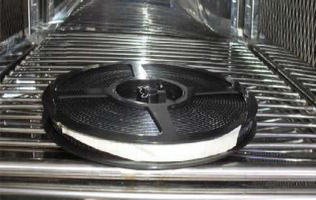

产品烘烤除湿 :
- 焊接本产品前使用说明: 如果在打开包装之后,但在焊接之前,产品暴露与潮湿的环境中,则在焊接过程中,产品可能会发生损坏。
- 存储方式的说明: 暴露时间超出下面规定时间的产品必须按照下面所列的烘焙条件进行烘焙。 下面的降级表确定了本产品可以暴露在所列的湿度和温度条件下的最长时间 (以天为单位)。
- 烘焙条件: 没有必要烘焙所有产品。 只有满足下列标准的才必须烘焙:
- A: 已经从原始包装取出的产品;
- B: 暴露与潮湿环境的时间超过上面 “湿气敏感度” 部分所列时间的产品;
- C: 尚未焊接的产品。 在烘烤后一个小时内对部件进行回流焊,或者立即将部件存储在相对湿度小于 20% 的容器内。 产品应在其原始卷盘中置于 60°C 下烘焙 24 小时,请勿在高于 60°C 的温度下烘焙部件. 经过此烘焙处理后的 LED 的暴露时间重新按照上面的 “湿气敏感度” 部分确定。
温度 | 最大相对湿度 (百分比) | ||||||
30% | 40% | 50% | 60% | 70% | 80% | 90% | |
30°C | 9 | 5 | 4 | 3 | 1 | 1 | 1 |
25°C | 12 | 7 | 5 | 4 | 2 | 1 | 1 |
20°C | 17 | 9 | 7 | 6 | 2 | 2 | 1 |
|
|
湿度监视卡的使用及说明 :
- 包装袋中有 “HUMIDITYINDICATOR” 字样的卡片为湿度监视卡。
- 包装袋里没有湿度时监视卡中黑色圆圈中显示颜色为蓝色如图 (1)。
- 湿度卡 “20%” 对应的黑圈中显示颜色为粉红色是,请将产品进行烘烤除湿如图 (2)。
- 湿度卡为包装袋湿度监视说明,产品储存环境请参考 注意事项 - 产品存储。
|
|
使用寿命 :
- 在额定电流和额定电压下使用可达十万小时。
料号标识 (PT-3528)
PT | - | IC | - | BC | - | 3528 | - | 550 | ||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||||||||
|
|
|
|
|
