贴片环境光敏传感器 环保光敏三极体(PT-A1-AC-3528-850)
![贴片环保光敏传感器 - PT-A1-AC-3528-850](image/TPT3528850ACA1.jpg)
贴片环保光敏传感器
PT-A1-AC-3528-850
贴片环保光敏传感器,可以测量可见光的强度,光谱响应特性类似于人眼。

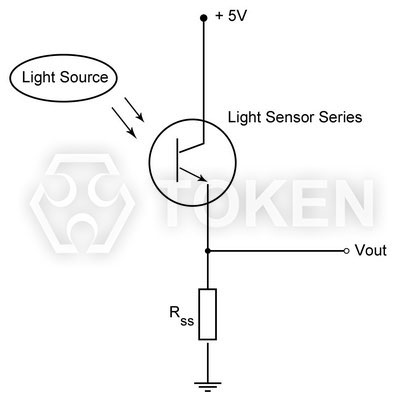

贴片光敏传感器是常见的一种低成本最简单的光敏晶体管型光传感器。常用于取代传统的光敏电阻器。光谱响应特性类似于人眼,当光子冲击芯片时就会产生电流,其电流输出和环境光强成线性比例,随光照度变化线性输出,具有一定的温度稳定性。典型入射感光峰值波长为 λp=850nm。对标准光源 2856K 色温的可见光敏感高,输出电流大。在消费类电子产品中应用领域广泛,适用性强,从控制玩具和照明设备到调节背景光,如照相机,电视,PDA,LCD/LED 移动电话和显示器等。
光敏传感器常见于工业照明,电子设备和汽车系统中,根据环境光的变化自动调整的设置。通过激活,关闭或修改功能,环境光敏传感器可以节省电池电量,并提供额外的安全性,不需要手动调节。德键提供各式各样的环保光敏传感器,有引脚型和表面贴装封装型,具有光电二极管或光电晶体管输出。
在便携式电子产品中,降低电池耗电量以延长消费者的使用,是当今设计的关键因素。连接背光设计的液晶显示器(LCD)更是便携式产品中耗电的大老虎。因此,在许多电器照明的情况下,使用环境光敏传感器(Ambient Light Sensor - ALS)来优化背光 LED 的过程正在增长,同时,对设计人员光敏传感技术的选择已经转向更加集成的解决方案。
贴片环保光敏传感器 (PT-A1-AC-3528-850),采用国外进口芯片封装,符合欧盟 ROHS 标准,芯片表面超强镀红外过滤膜工艺,完全过滤红外线干扰,不用再增加套管和过滤片,有效过滤安防类产品中红外发射光反射的影响; 通过前期对芯片的精度进行挑选,后续生产工艺的严格管理,成品批量一致性极好! 对比同类光敏器件,一致性高 3 ~ 5 倍。最小精度可控制为正负 10%;完全可以满足客户对起动 LUX 值的苛刻要求; 芯片内部通过温度补偿工艺,在高温下工作,较同类产品耐温性高出一倍。
下载 PDF 版本: 贴片环境光敏传感器 环保光敏三极体 (PT-A1-AC-3528-850)。
特性 :
- 静态电流小。外形美观。批量一致性好。响应速度快、性能稳定。
功能 :
- 适用于各类光控照明产品:如小夜灯,草坪灯,太阳能灯等。
- 替代传统CDS光敏电阻,不含镉、铅等有害物质,符合欧盟 ROHS 标准。
- 自动调节背景光:如LCD、手机、照像机、电脑摄像头、安防监控机等。
- 控制各类光控影控玩具。各类光控红外检测测试设备等。
量身定制 :
- 可按要求提供不同外型尺寸,方便安装于产品的任何位置。
- 可按需求提供最适合产品的亮电流 \ 暗电流(亮电阻 \ 暗电阻),让产品壹致性更加好,更具市场竞争力。
结构图及规格尺寸 (PT-A1-AC-3528-850)
|
||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | |
PT-A1-AC-3528-850 | 3.20 ± 0.1 | 3.50 ± 0.1 | 2.10 ± 0.1 | 2.80 ± 0.1 | 1.90 ± 0.05 | 1.81 ± 0.05 | 0.80 ± 0.2 | 1.50 ± 0.2 | 0.50 ± 0.1 |
光电特性: (Ta=25°C) PT-A1-AC-3528-850
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 850 | - | nm |
感光波宽范围 | λ | \ | 400 | - | 1100 | nm |
集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4∗ | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
2.5 | 3.5 | 5 | μA |
IL(2) | Vcc=5V Ev=30Lux |
7.5 | 10.5 | 15 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
25 | 35 | 50 | μA | |
暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | us | ||
关闭时间 | tf | 15 |
最大额定值: (Ta=25°C) PT-A1-AC-3528-850
参数名称 | 符号 | 额定值 | 单位 |
集电极—发射极电压 | VCEO | 30 | V |
发射极—集电极电压 | VECO | 3 | V |
功耗 | PC | 70 | mW |
工作温度 | Topr | -25 ~ +85 | °C |
储存温度 | Tstg | -40 ~ +100 | °C |

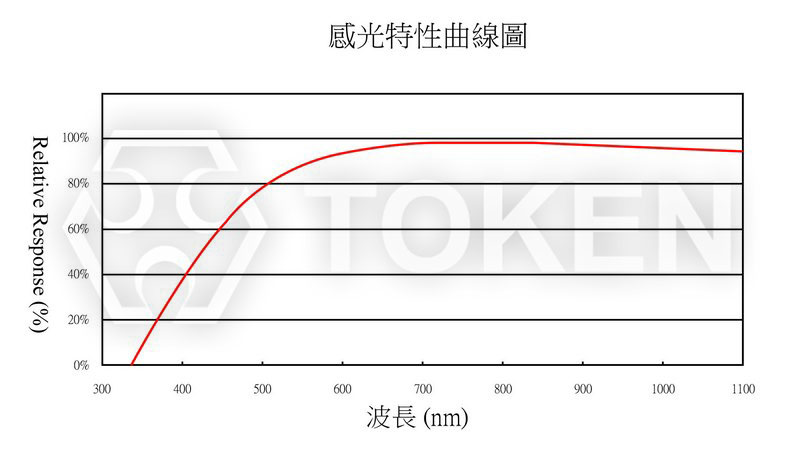

感光曲线图 (PT-A1-AC-3528-850)
|

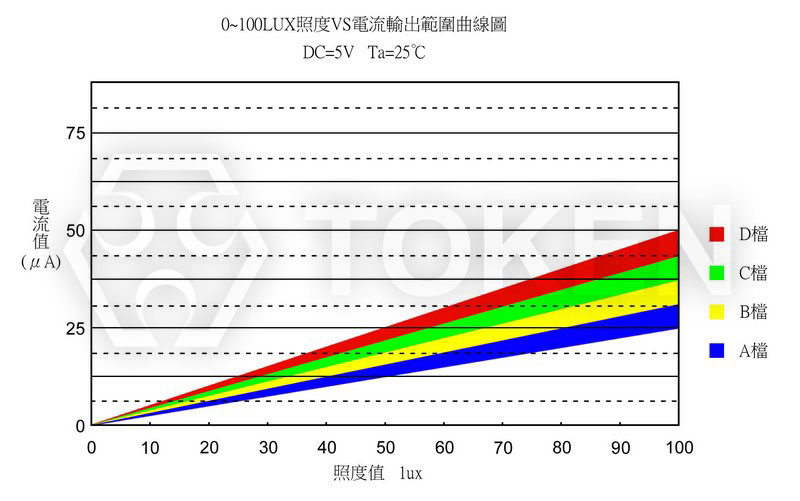

光电流曲线图 (PT-A1-AC-3528-850)
|

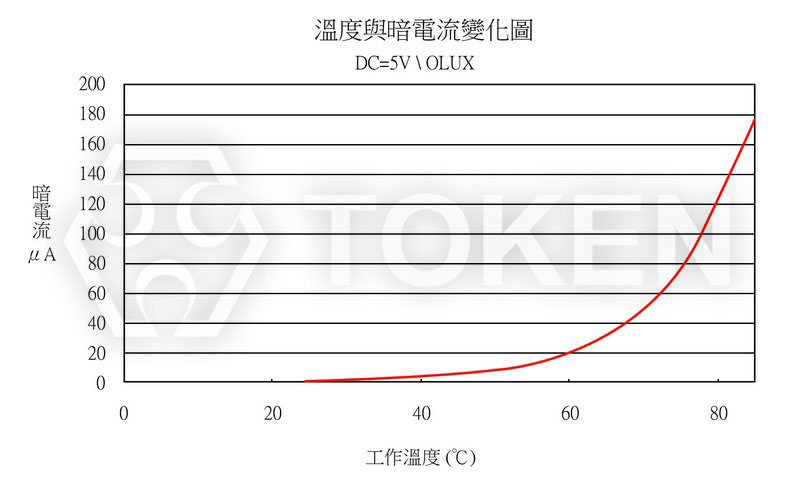

环境温度 VS 暗电流 (PT-A1-AC-3528-850)
|
|
安装 :
- 产品安装在 PCB 上,不能造成对引线施加压力。
焊接 :
- 胶体不可浸入锡槽内。
- 加热过程中不能对引线施加压力。
- 推荐焊接条件。
- 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。
引线成型 :
- 引线成型需在焊接前完成。
- 不能以靠近环氧体的支架根部为支点成型。
- 成型位置应离环氧本体 5mm 以上,特殊情况需在 5mm 以下 (但应 ≥ 2mm) 成型的,应制作特制的夹具,成型时固定住靠近环氧体的管脚部位,尽量减少对环氧体的作用应力,防止因应力过大造成产品开路及其环氧体裂损。
存储 :
- 该产品出厂后贮存的条件应为 0°C ~ +30°C、相对湿度不大于 70% ,贮存期限为 3 个月。若贮存超过 3 个月,则应放在带有氮气和干燥剂的密闭容器内,贮存时间可达壹年。
- 拆袋使用,应尽可能短时间内用完。若用不完,应满足贮存条件应为 0°C ~ +30°C、相对湿度不大于 60%,并在 2 天内安装完。产品支架是铁合金表面上镀银,银表面会受到腐蚀性气体等环境的影响,应避免使产品处于易腐蚀或失去光泽的环境中,这会导致产品焊接困难。
清洗 :
- 在任何情况下,清洗时间应在常温 1 分钟之内进行。
- 清洗产品时推荐使用酒精作为清洗剂。如使用其他清洗剂,需先确认清洗剂是否会腐蚀环氧体。氟利昂不能作为清洗剂。
- 不可用水清洗,以免腐蚀引线,建议使用酒精。
- 用超声波清洗产品时,超声功率和时间应分别小于 300W 和 30 秒;PCB 和产品不能接触振荡器;不能使 PCB 上的产品产生共振。
- 本型号为静电敏感器件,所以静电和电涌会损坏产品。要求使用时佩带防静电腕带,所有的装置、设备、机器、桌子、地面都必须防静电接地。
料号标识 光敏三极体 (PT-A1-AC-3528-850)
PT | - | A1 | - | AC | - | 3528 | - | 850 | ||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||||
|
|
|
|
|
