环保可见光敏传感器 光敏三极体

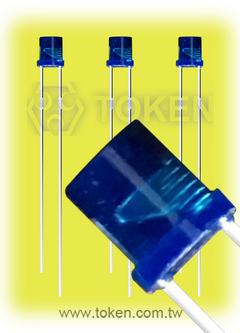

(PT-A6)![环保可见光传感器 光敏三极体 - (PT-3-PE-520-GC-IC)](image/TPT3PE520BCA6.jpg)
环保可见光传感器 光敏三极体
(PT-A6-BC-3-PE-520)
德键环保可见光敏传感器 PT-A6 系列,采先进镀红外过滤膜工艺,耐高温,一致性高,可滤红外线。
光敏三极体又称光电三极体,它是一种光电转换器件,其基本原理是光照到P-N结上时,吸收光能并转变为电能。当光敏三极体加上反向电压时,管子中的反向电流随着光照强度的改变而改变,光照强度越大,反向电流越大,大多数都工作在这种状态。
光敏三极体(Phototransistor)和普通三极体相似,也有电流(Current)放大作用,只是它的集电极电流不只是受基极电路和电流控制,同时也受光辐射的控制。 通常基极不引出,但一些光敏三极体的基极有引出,用于温度补偿(Temperature compensation)和附加控制等作用。
PT-A6 采用国外进口芯片封装,芯片表面超强镀红外过滤膜工艺,完全过滤红外线干扰,不用再增加套管和过滤片,有效过滤安防类产品中红外发射光反射的影响,通过前期对芯片的精度进行挑选,后续生产工艺的严格管理,成品批量一致性极好! 对比同类光敏器件,一致性高 3 ~ 5 倍。最小精度可控制为正负 10%;完全可以满足客户对起动 LUX 值的苛刻要求;芯片内部通过温度补偿工艺,在高温下工作,较同类产品耐温性高出一倍。
下载 PDF 版本: 环保可见光敏传感器 光敏三极体 (PT-A6)。
特性 :
- 模似人眼感光,峰值感光波长 520nm,超强过滤红外线干扰。
- 批量一致性好、完全解决红外灯起动过早或壹致性不好等现像。
- 响应速度快、性能稳定。
- 外形美观。
功能 :
- 替代传统 CDS 光敏电阻,不含镉、铅等有害物质,符合欧盟 ROHS 标准。
- 专用于红外监控类产品,控制红外灯低照度时工作,不用加套管、滤光片。
量身定制 :
- 可按要求提供不同外型尺寸,方便安装于产品的任何位置。
- 可按需求提供最适合产品的亮电流 \ 暗电流(亮电阻 \ 暗电阻),让产品壹致性更加好,更具市场竞争力。

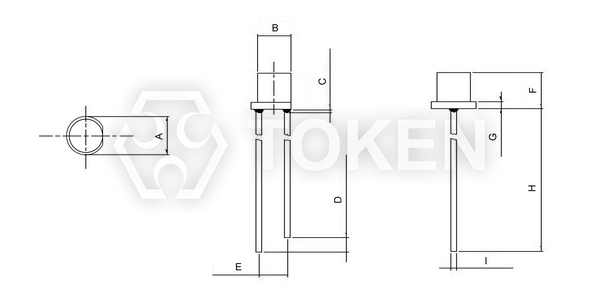

结构图及规格尺寸 (单位:mm) (PT-A6-BC-3-PE-520) 平头有边
|
||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | |
PT-A6-BC-3-PE-520 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 3.85 ± 0.20 | 0.75 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 |
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。
结构图及规格尺寸 (单位:mm) (PT-A6-AC-5-BN-520) 圆头无边
|
||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | ||
PT-A6-AC-5-BN-520 | 5.00 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 2.00 ± 0.5 | 2.54 ± 0.20 | 7.00 ± 0.20 | 14.00 Min. | 0.50 ± 0.20 |
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。

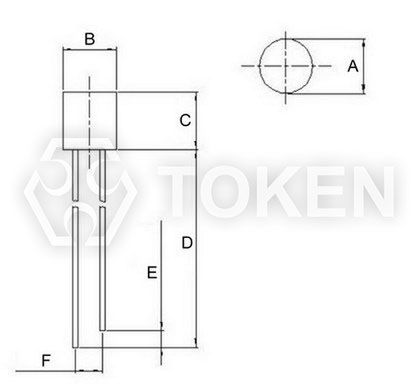

结构图及规格尺寸 (单位:mm) (PT-A6-AC-5-PN-580) 平头无边
|
||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | ||||
PT-A6-AC-5-PN-580 | 5.00 ± 0.20 | 5.00 ± 0.20 | 5.30 ± 0.20 | 14.0 Min. | 2.00 ± 0.50 | 2.54 ± 0.20 |
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。
光电特性: (Ta=25°C) PT-A6-BC-3-PE-520
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 520 | - | nm |
感光波宽范围 | λ | \ | 400 | - | 700 | nm |
集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
60 | - | - | V |
发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
7 | - | - | V |
集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 1.0 | V |
亮电流 | IL(1) | Vce=5V Ev=10Lux |
3 | 7 | 12 | μA |
IL(2) | Vce=5V Ev=30Lux |
9 | 21 | 36 | μA | |
IL(3) | Vce=5V Ev=100Lux |
30 | 70 | 120 | μA | |
暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.2 | μA |
红外接收电流 | IL(4) | Vce=5V/850nm IR LED Ee=1mW/cm2 |
- | - | 0.3 | μA |
开启时间 | tr | Vce=5V Ice=1mA RL=1000Ω |
40 | μs | ||
关闭时间 | tf | 60 |
光电特性: (Ta=25°C) PT-A6-AC-5-BN-520
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 520 | - | nm |
感光波宽范围 | λ | \ | 400 | - | 700 | nm |
集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
60 | - | - | V |
发射极—集电极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
7 | - | - | V |
集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 1.0 | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
5 | 14 | 22 | μA |
IL(2) | Vcc=5V Ev=30Lux |
15 | 42 | 66 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
50 | 140 | 220 | μA | |
暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.2 | μA |
红外接收电流 | IL(4) | Vce=5V/850nm IR LED Ee=1mW/cm2 |
- | - | 0.5 | μA |
开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
40 | ms | ||
关闭时间 | tf | 60 |
光电特性: (Ta=25°C) PT-A6-AC-5-PN-580
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 580 | - | nm |
感光波宽范围 | λ | \ | 400 | - | 700 | nm |
集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
60 | - | - | V |
发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
7 | - | - | V |
集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 1.0 | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
2.5 | 6 | 10 | μA |
IL(2) | Vcc=5V Ev=30Lux |
7.5 | 18 | 30 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
25 | 60 | 100 | μA | |
暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.2 | μA |
红外接收电流 | IL(4) | Vce=5V/850nm IR LED Ee=1mW/cm2 |
- | - | 0.3 | μA |
开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
40 | ms | ||
关闭时间 | tf | 60 |
最大额定值: (Ta=25°C) PT-A6
参数名称 | 符号 | 额定值 | 单位 |
集电极—发射极电压 | VCEO | 60 | V |
发射极—集电极电压 | VECO | 7 | V |
功耗 | PC | 50 | mW |
工作温度 | Topr | -25 ~ +85 | °C |
储存温度 | Tstg | -40 ~ +100 | °C |
感光曲线图 PT-A6-BC-3-PE-520
|
光电流曲线图 PT-A6-BC-3-PE-520
|
环境温度 VS 暗电流 PT-A6-BC-3-PE-520
|
感光曲线图 PT-A6-AC-5-BN-520
|
光电流曲线图 PT-A6-AC-5-BN-520
|

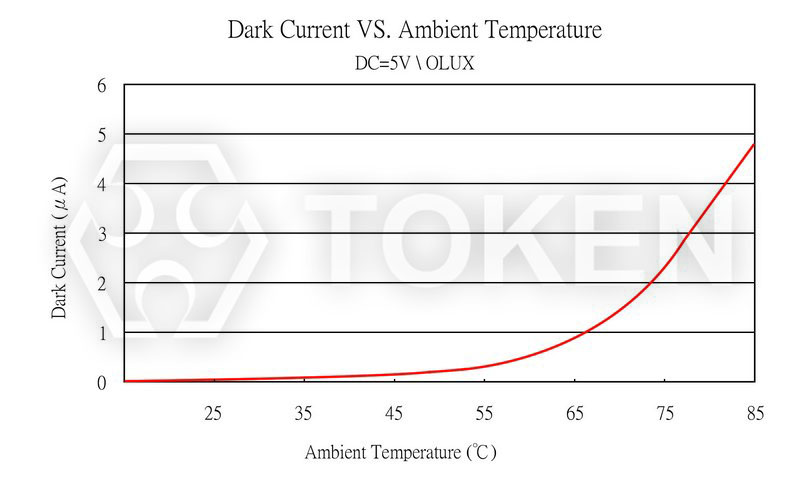

环境温度 VS 暗电流 PT-A6-AC-5-BN-520
|

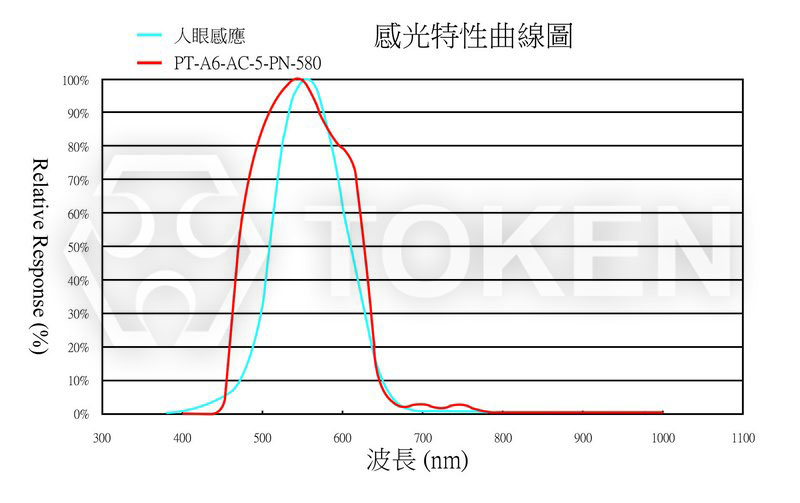

感光曲线图 PT-A6-AC-5-PN-580
|
光电流曲线图 PT-A6-AC-5-PN-580
|

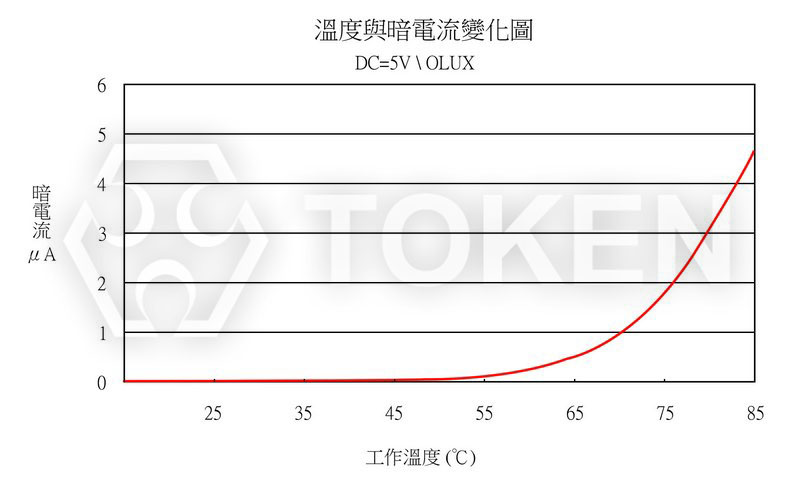

环境温度 VS 暗电流 PT-A6-AC-5-PN-580
|

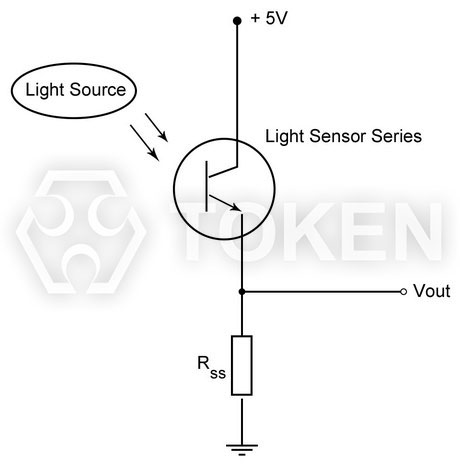

![一般应用示意图 - PT-A6](image/light-sensor-3PE520BCA6-5.jpg)
一般应用示意图 - (PT-A6)
注意事项 :
- 测试光源:选用 590nm LED 面光源。
安装 :
- 产品安装在 PCB 上,不能造成对引线施加压力。
焊接 :
- 胶体不可浸入锡槽内。
- 加热过程中不能对引线施加压力。
- 推荐焊接条件。
- 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。
引线成型 :
- 引线成型需在焊接前完成。
- 不能以靠近环氧体的支架根部为支点成型。
- 成型位置应离环氧本体 5mm 以上,特殊情况需在 5mm 以下 (但应 ≥ 2mm) 成型的,应制作特制的夹具,成型时固定住靠近环氧体的管脚部位,尽量减少对环氧体的作用应力,防止因应力过大造成产品开路及其环氧体裂损。
存储 :
- 该产品出厂后贮存的条件应为 0°C ~ +30°C、相对湿度不大于 70% ,贮存期限为 3 个月。若贮存超过 3 个月,则应放在带有氮气和干燥剂的密闭容器内,贮存时间可达壹年。
- 拆袋使用,应尽可能短时间内用完。若用不完,应满足贮存条件应为 0°C ~ +30°C、相对湿度不大于 60%,并在 2 天内安装完。产品支架是铁合金表面上镀银,银表面会受到腐蚀性气体等环境的影响,应避免使产品处于易腐蚀或失去光泽的环境中,这会导致产品焊接困难。
清洗 :
- 在任何情况下,清洗时间应在常温 1 分钟之内进行。
- 清洗产品时推荐使用酒精作为清洗剂。如使用其他清洗剂,需先确认清洗剂是否会腐蚀环氧体。氟利昂不能作为清洗剂。
- 不可用水清洗,以免腐蚀引线,建议使用酒精。
- 用超声波清洗产品时,超声功率和时间应分别小于 300W 和 30 秒;PCB 和产品不能接触振荡器;不能使 PCB 上的产品产生共振。
- 本型号为静电敏感器件,所以静电和电涌会损坏产品。要求使用时佩带防静电腕带,所有的装置、设备、机器、桌子、地面都必须防静电接地。
光敏三极体 料号标识 (PT-A6)
PT | - | A6 | - | BC | - | 3 | - | PE | - | 520 | ||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | |||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
