环保可见光传感器 光敏三极体
(PT-IC-AC)
![环保可见光传感器 光敏三极体 - (PT-3-PE-520-GC-IC)](image/TPT3PE550ACIC.jpg)
环保可见光传感器 光敏三极体
PT-IC-AC-3-PE-550
(PT-IC-AC) 是 LED 封装的可见光照度,NPN 平面外展光电晶体传感器,是一款光谱响应接近人眼灵敏度的光 IC,在520 nm~580 nm处具有峰值灵敏度。此光 IC 具有更小的输出波动,输出电流直接和光强呈线性比例关系,低工作照度,低暗电流,温度稳定性佳,符合 Rohs 标准指令,无铅镉,可替代硫化镉(CdS)光敏电阻。
环保可见光传感器又称为光敏三极体(Phototransistor)和普通三极体相似,当光子冲击接合处就会产生电流。从而调节背景光。德键环保可见光传感器,增加了内置暗电流消除电路及微信号 CMOS 放大器,输出电流大。高精度电压源和修正电路,工作电压范围宽,温度稳定性优异。双敏感元自动衰减近红外线,增强了光学滤波效果。
PT-IC-AC 采用国外进口芯片封装,芯片表面超强镀红外过滤膜工艺,完全过滤红外线干扰,不用再增加套管和过滤片,有效过滤安防类产品中红外发射光反射的影响,通过前期对芯片的精度进行挑选,后续生产工艺的严格管理,成品批量一致性极好!对比同类光敏器件,一致性高 3 ~ 5 倍。最小精度可控制为正负 10%;完全可以满足客户对起动 LUX 值的苛刻要求;芯片内部通过温度补偿工艺,在高温下工作,较同类产品耐温性高出一倍。
下载 PDF 版本: 环保可见光传感器 光敏三极体 (PT-IC-AC)。
特性 :
- 模似人眼感光,峰值感光波长 550nm,内置红外滤光片,可抗红外线干扰。
- 批量一致性好、静态电流小。
- 响应速度快、性能稳定。
- 外形美观。
功能 :
- 替代传统 CDS 光敏电阻,不含镉、铅等有害物质,符合欧盟 ROHS 标准。
- 适用于各类光控照明产品: 如安防监控机、小夜灯、草坪灯、太阳能灯等。
- 自动调节背景光: 如 LCD、手机、照相机、数码相框、GPS 导航等。
- 控制各类光控影控玩具。
- 各类光控检测测试设备等。
量身定制 :
- 可按要求提供不同外型尺寸,方便安装于产品的任何位置。
- 可按需求提供最适合产品的亮电流 \ 暗电流(亮电阻 \ 暗电阻),让产品壹致性更加好,更具市场竞争力。

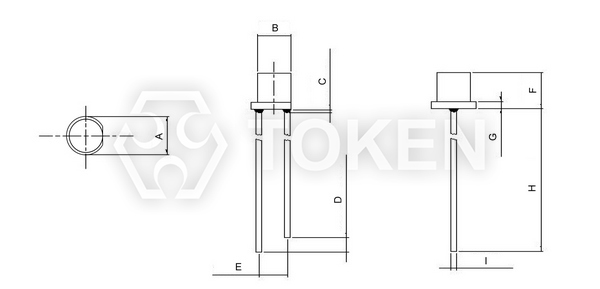

结构图及规格尺寸 (单位:mm) PT-IC-AC-PE-550 平头有边
![环保可见光传感器 (PT-IC-AC-PE-550) 平头有边尺寸图](image/light-sensor-3PE-550-AC-IC.jpg) 环保可见光传感器 (PT-IC-AC-PE-550) 平头有边尺寸图
![平头有边环保可见光传感器 (PT-IC-AC-PE-550)](image/TPT5PE550ACIC.jpg) 平头有边环保可见光传感器 (PT-IC-AC-PE-550)
|
|
型号 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
PT-IC-AC-3-PE-550 |
4.05 ± 0.20 |
3.00 ± 0.20 |
1.50 Max. |
1.50 ± 0.5 |
2.54 ± 0.20 |
3.85 ± 0.20 |
0.75 ± 0.20 |
25.4 Min. |
0.50 ± 0.20 |
PT-IC-AC-5-PE-550 |
5.80 ± 0.20 |
5.00 ± 0.20 |
1.50 Max. |
1.50 ± 0.50 |
2.54 ± 0.20 |
5.30 ± 0.20 |
1.00 ± 0.20 |
25.4 Min. |
0.50 ± 0.50 |
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。

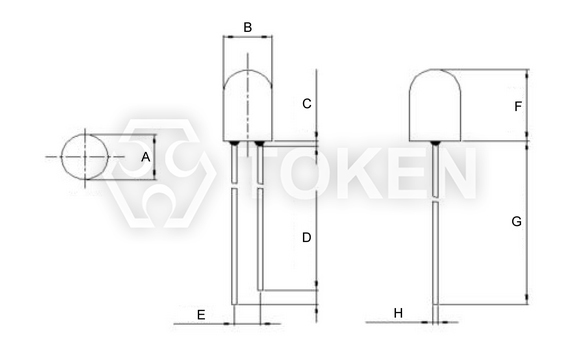

结构图及规格尺寸 (单位:mm) PT-IC-AC-5-BN-520 圆头无边
![环保可见光传感器 (PT-IC-AC-5-BN-520) 圆头无边尺寸图](image/light-sensor-5BN-520ACIC-1.jpg) 环保可见光传感器 (PT-IC-AC-5-BN-520) 圆头无边尺寸图
![圆头无边环保可见光传感器 (PT-IC-AC-5-BN-520)](image/TPT5BN520ACIC.jpg) 圆头无边环保可见光传感器 (PT-IC-AC-5-BN-520)
|
|
型号 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
PT-IC-AC-5-BN-520 |
5.00 ± 0.20 |
5.00 ± 0.20 |
1.50 Max. |
2.00 ± 0.5 |
2.54 ± 0.20 |
7.00 ± 0.20 |
14.00 Min. |
0.50 ± 0.20 |
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。

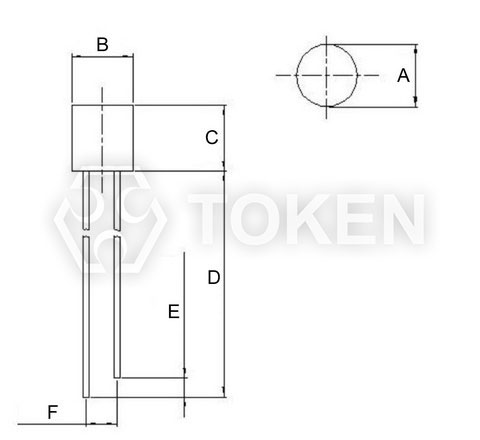

结构图及规格尺寸 (单位:mm) PT-IC-AC-5-PN-580 平头无边
![环保可见光传感器 (PT-IC-AC-5-PN-580) 平头无边尺寸图](image/light-sensor-5PN580ACIC-1.jpg) 环保可见光传感器 (PT-IC-AC-5-PN-580) 平头无边尺寸图
![平头无边环保可见光传感器 (PT-IC-AC-5-PN-580)](image/TPT5PN580ACIC.jpg) 平头无边环保可见光传感器 (PT-IC-AC-5-PN-580)
|
|
型号 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
PT-IC-AC-5-PN-580 |
5.00 ± 0.20 |
5.00 ± 0.20 |
5.30 ± 0.20 |
14.0 Min. |
2.00 ± 0.50 |
2.54 ± 0.20 |
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。
光电特性: (Ta=25°C) PT-IC-AC-3-PE-550
参数名称 |
符号 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
感光峰值波长 |
λp |
\ |
- |
550 |
- |
nm |
感光波宽范围 |
λ |
\ |
400 |
- |
- |
nm |
工作电压 |
Vcc |
\ |
- |
5 |
- |
V |
亮电流 |
IL(1) |
Vcc=5V Ev=10Lux |
7 |
13 |
18 |
μA |
IL(2) |
Vcc=5V Ev=30Lux |
21 |
39 |
54 |
μA |
IL(3) |
Vcc=5V Ev=100Lux |
70 |
130 |
180 |
μA |
暗电流 |
Id |
Vcc=5V/85°C Ev=0Lux |
- |
- |
0.8 |
μA |
开启时间 |
tr |
Vcc=5V Ev=30Lux RL=1000Ω |
4.5 |
ms |
关闭时间 |
tf |
4.5 |
光电特性: (Ta=25°C) PT-IC-AC-5-PE-550
参数名称 |
符号 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
感光峰值波长 |
λp |
\ |
- |
550 |
- |
nm |
感光波宽范围 |
λ |
\ |
400 |
- |
- |
nm |
工作电压 |
Vcc |
\ |
- |
5 |
- |
V |
亮电流 |
IL(1) |
Vcc=5V Ev=10Lux |
7 |
13 |
18 |
μA |
IL(2) |
Vcc=5V Ev=30Lux |
21 |
39 |
54 |
μA |
IL(3) |
Vcc=5V Ev=100Lux |
70 |
130 |
180 |
μA |
暗电流 |
Id |
Vcc=5V/85°C Ev=0Lux |
- |
- |
0.8 |
μA |
开启时间 |
tr |
Vcc=5V Ev=30Lux RL=1000Ω |
4.5 |
ms |
关闭时间 |
tf |
4.5 |
最大额定值: (Ta=25°C) PT-IC-AC-PE-550
参数名称 |
符号 |
额定值 |
单位 |
工作电压 |
Vcc |
Min. |
Max. |
V |
1 |
10 |
V |
功耗 |
Pc |
70 |
mW |
工作温度 |
Topr |
-25 ~ +85 |
°C |
储存温度 |
Tstg |
-40 ~ +100 |
°C |
光电特性: (Ta=25°C) PT-IC-AC-5-BN-520
参数名称 |
符号 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
感光峰值波长 |
λp |
\ |
- |
520 |
- |
nm |
感光波宽范围 |
λ |
\ |
400 |
- |
700 |
nm |
工作电压 |
Vcc |
\ |
- |
5 |
- |
V |
亮电流 |
IL(1) |
Vcc=5V Ev=10Lux |
4 |
8 |
12 |
μA |
IL(2) |
Vcc=5V Ev=30Lux |
12 |
24 |
36 |
μA |
IL(3) |
Vcc=5V Ev=100Lux |
40 |
80 |
120 |
μA |
暗电流 |
Iceo |
Vce=5V/85°C Ev=0Lux |
- |
- |
0.8 |
μA |
红外接收电流 |
IL(4) |
Vce=5V/850nm IR LED Ee=1mW/cm2 |
- |
- |
0.05 |
μA |
开启时间 |
tr |
Vcc=5V RL=1000Ω |
4.5 |
ms |
关闭时间 |
tf |
4.5 |
最大额定值: (Ta=25°C) PT-IC-AC-5-BN-520
参数名称 |
符号 |
额定值 |
单位 |
集电极—发射极电压 |
VCEO |
60 |
V |
发射极—集电极电压 |
VECO |
7 |
V |
功耗 |
PC |
50 |
mW |
工作温度 |
Topr |
-25 ~ +85 |
°C |
储存温度 |
Tstg |
-40 ~ +100 |
°C |
光电特性: (Ta=25°C) PT-IC-AC-5-PN-580
参数名称 |
符号 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
感光峰值波长 |
λp |
\ |
- |
580 |
- |
nm |
感光波宽范围 |
λ |
\ |
400 |
- |
700 |
nm |
工作电压 |
Vcc |
\ |
- |
5 |
- |
V |
亮电流 |
IL(1) |
Vcc=5V Ev=10Lux |
1.5 |
3.5 |
5.5 |
μA |
IL(2) |
Vcc=5V Ev=30Lux |
4.5 |
10.5 |
16.5 |
μA |
IL(3) |
Vcc=5V Ev=100Lux |
15 |
35 |
55 |
μA |
暗电流 |
ID |
Vcc=5V/85°C Ev=0Lux |
- |
- |
0.8 |
μA |
红外接收电流 |
IL(4) |
Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- |
- |
0.05 |
μA |
开启时间 |
tr |
Vcc=5V RL=1000Ω |
4.5 |
ms |
关闭时间 |
tf |
4.5 |
最大额定值: (Ta=25°C) PT-IC-AC-5-PN-580
参数名称 |
符号 |
额定值 |
单位 |
工作电压 |
Vcc |
Min. |
Max. |
V |
1 |
10 |
V |
工作温度 |
Topr |
-25 ~ +85 |
°C |
储存温度 |
Tstg |
-40 ~ +100 |
°C |
焊接温度 |
Tsol |
260 |
°C |
感光曲线图 PT-IC-AC-3-PE-550
光电流曲线图 PT-IC-AC-3-PE-550

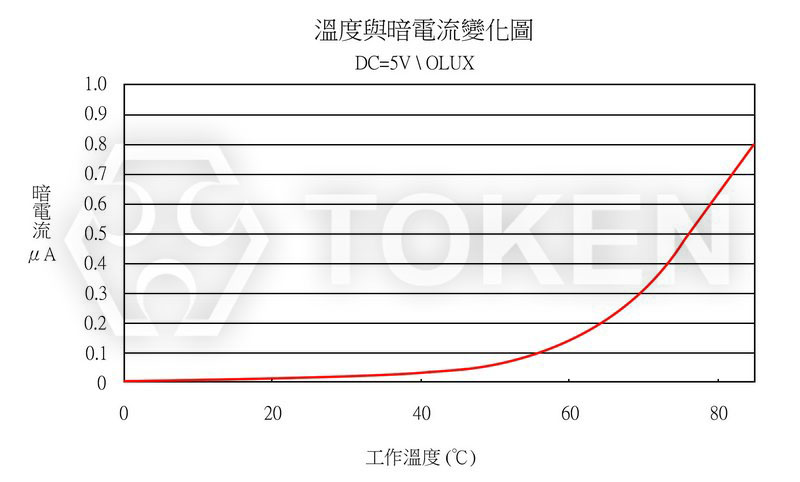

环境温度 VS 暗电流 PT-IC-AC-3-PE-550

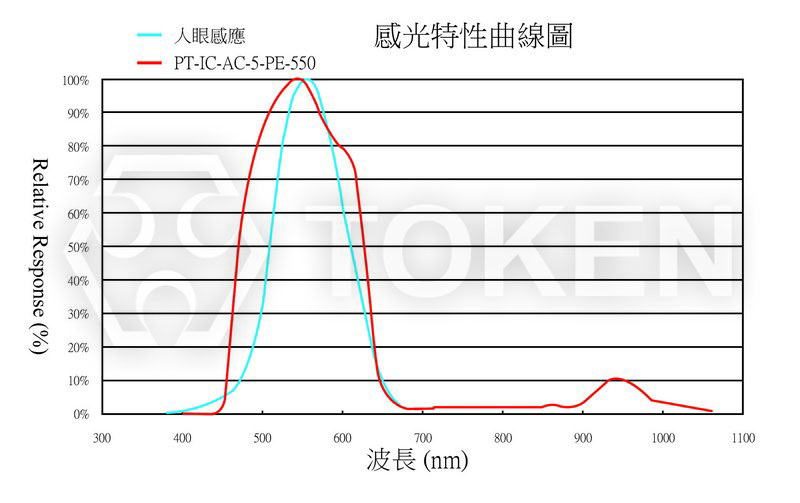

感光曲线图 PT-IC-AC-5-PE-550

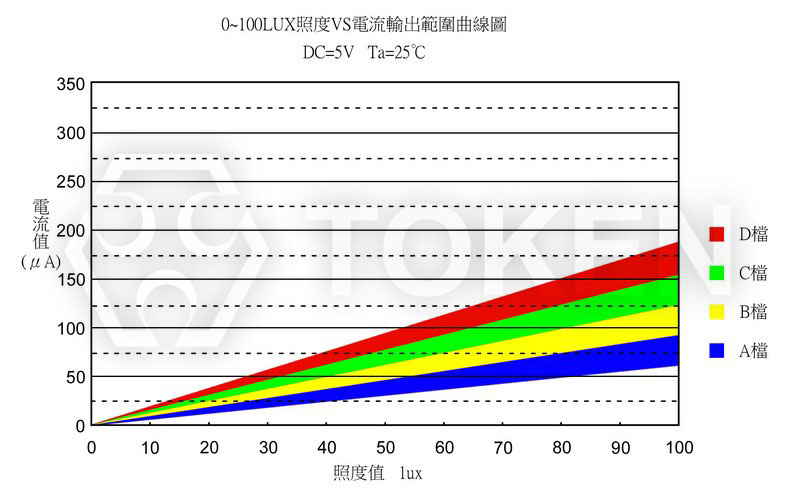

光电流曲线图 PT-IC-AC-5-PE-550
环境温度 VS 暗电流 PT-IC-AC-5-PE-550

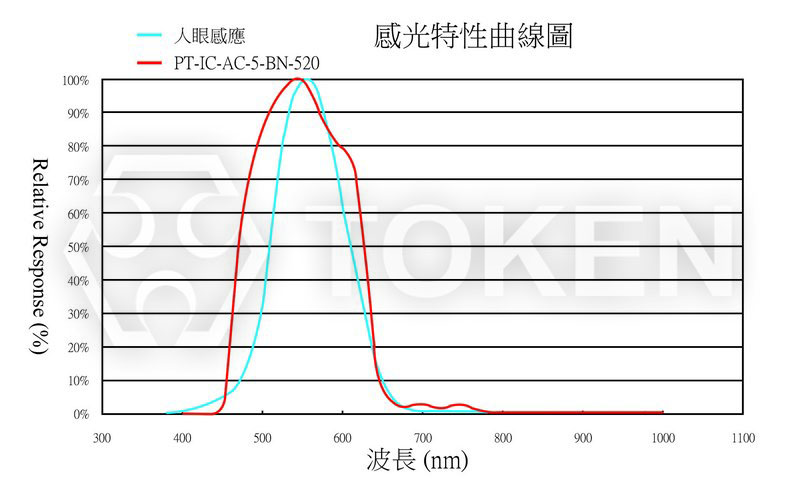

感光曲线图 PT-IC-AC-5-BN-520

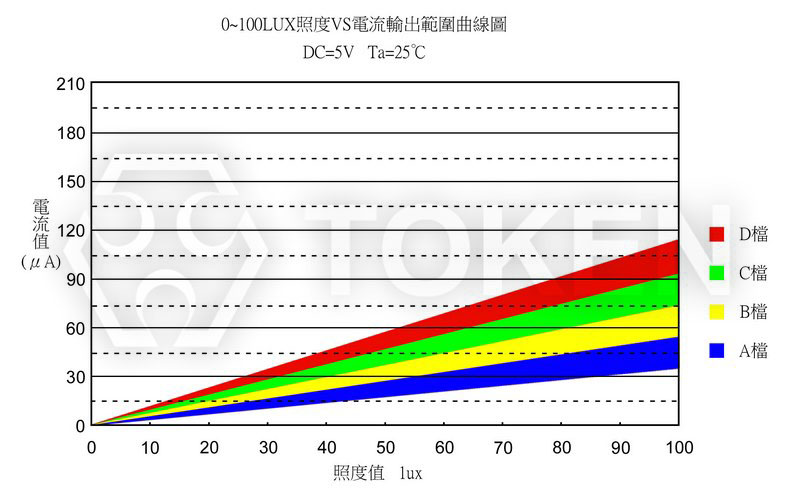

光电流曲线图 PT-IC-AC-5-BN-520
环境温度 VS 暗电流 PT-IC-AC-5-BN-520
感光曲线图 PT-IC-AC-5-PN-580

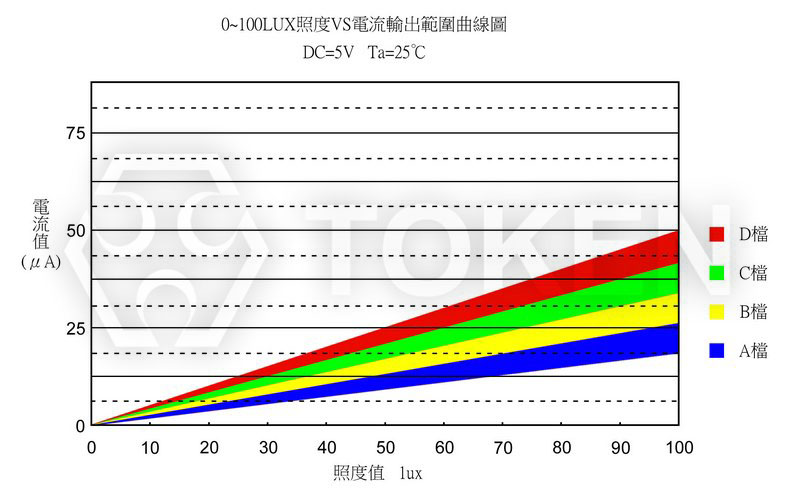

光电流曲线图 PT-IC-AC-5-PN-580
环境温度 VS 暗电流 PT-IC-AC-5-PN-580

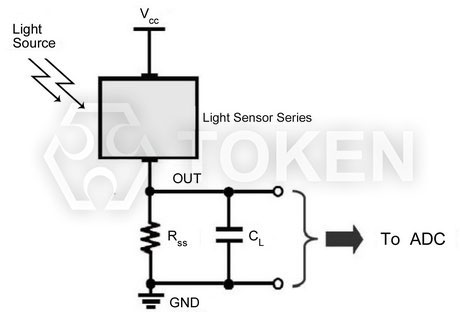

![一般应用示意图 - PT-IC-AC](image/light-sensor-5PT-IC-AC.jpg)
一般应用示意图 - (PT-IC-AC)
注意事项 :
- 测试光源:选用 590nm LED 面光源。
安装 :
- 产品安装在 PCB 上,不能造成对引线施加压力。
焊接 :
- 胶体不可浸入锡槽内。
- 加热过程中不能对引线施加压力。
- 推荐焊接条件。
- 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。
引线成型 :
- 引线成型需在焊接前完成。
- 不能以靠近环氧体的支架根部为支点成型。
- 成型位置应离环氧本体 5mm 以上,特殊情况需在 5mm 以下 (但应 ≥ 2mm) 成型的,应制作特制的夹具,成型时固定住靠近环氧体的管脚部位,尽量减少对环氧体的作用应力,防止因应力过大造成产品开路及其环氧体裂损。
存储 :
- 该产品出厂后贮存的条件应为 0°C ~ +30°C、相对湿度不大于 70% ,贮存期限为 3 个月。若贮存超过 3 个月,则应放在带有氮气和干燥剂的密闭容器内,贮存时间可达壹年。
- 拆袋使用,应尽可能短时间内用完。若用不完,应满足贮存条件应为 0°C ~ +30°C、相对湿度不大于 60%,并在 2 天内安装完。产品支架是铁合金表面上镀银,银表面会受到腐蚀性气体等环境的影响,应避免使产品处于易腐蚀或失去光泽的环境中,这会导致产品焊接困难。
清洗 :
- 在任何情况下,清洗时间应在常温 1 分钟之内进行。
- 清洗产品时推荐使用酒精作为清洗剂。如使用其他清洗剂,需先确认清洗剂是否会腐蚀环氧体。氟利昂不能作为清洗剂。
- 不可用水清洗,以免腐蚀引线,建议使用酒精。
- 用超声波清洗产品时,超声功率和时间应分别小于 300W 和 30 秒;PCB 和产品不能接触振荡器;不能使 PCB 上的产品产生共振。
- 本型号为静电敏感器件,所以静电和电涌会损坏产品。要求使用时佩带防静电腕带,所有的装置、设备、机器、桌子、地面都必须防静电接地。
光敏三极体 料号标识 (PT-IC-AC)
PT |
- |
IC |
- |
AC |
- |
3 |
- |
PE |
- |
550 |
1 | | 2 | | 3 | | 4 | | 5 | | 6 |
|
|
|
|
|
|
|
|
外形 |
PE |
平头有边 |
BN |
圆头无边 |
PN |
平头无边 |
|
|
感光峰值波长 |
520 |
520 nm |
550 |
550 nm |
580 |
580 nm |
|
