轻薄低直流阻抗功率电感
(TPSDC)SMD 闭磁式功率电感(TPSDC),低直流阻抗,轻便薄小,良好的焊锡性及耐热性。
SMD 轻薄低直流阻抗功率电感 - TPSDC 系列
功率电感是用线圈制作的,它的作用多是扼流滤波和滤除高频杂波,它的外形有很多种:有的像电阻、有的像二极管、有的一看上去就是线圈。通常只有像电阻的那种电感才能读出电感值,因为只有这种有色环,其它的没有。
闭磁式贴片功率电感、低直流阻抗功率电感器、采用闭磁路构造设计,轻便薄小,直流阻抗比其他型式低于 10%~60%。广泛使用在录放影机、OA 仪器、液晶电视、Dell 笔记型电脑 、小型通信机器、直流转换器...等产品上。
下载 PDF 版本: 轻薄低直流阻抗功率电感 (TPSDC)。
特性 :
- 轻便薄小,闭磁路构造设计。
- 定格电流(A) Max.:0.32 ~ 8.00。
- 直流阻抗比其他型式低于 10%~60%。
- 电感值 L (µH): 1.00 ~ 10000.00。
- TPS1608DC 尺寸 (单位:mm):6.6 max × 4.45 max × 2.92 max。
- TPS3316DC 尺寸 (单位:mm):12.95 max × 9.4 max × 5.08 max。
- TPS5022DC 尺寸 (单位:mm):18.54 max × 15.24 max × 7.62 max。
用途 :
- Dell 笔记型电脑、手机、直流转换器、PDA
表面贴装电感快速选择(TPSDC)
特点 :
- 饱和额定电流 (IDC): 当电感比初始值低 10% 时的直流电流. (Ta = 25°C).
- 升温电流 (I rms): 线圈温度的实际电流变为 Δ40°C. (Ta = 25°C).
- 工作温度范围: -40°C ~ +85°C.
特性 :
- TPS1608DC 特别在手持通信设备中能显著延长电池寿命.
- TPS3316DC 和 TPS5022DC 专为便携式电脑的当前要求而设计.
- TPS3316DC 和 TPS5022DC 使用 LCP 塑胶底座.
- TPS1608DC 使用陶瓷基底镀金.
- 闭磁式防磁辐射设计.
- 薄厚度及紧凑的尺寸.
测验设备 :
- 电感量 (L): HP4284A LCR 仪表.
- 直流阻抗 (DCR): 千欧表.
- 电气规格在 25°C.
应用 :
- 笔记型电脑, 个人电脑, 手机.
- 其他各种电子设备.
- DC-DC 转换器, PDA.
TPSDC 快速参考 :
- TPS1608DC 1.0μH ~ 10000μH; 3.0A ~ 0.02A.
- TPS3316DC 1.0μH ~ 1000 μH; 5.0A ~ 0.17A.
- TPS5022DC 10 μH ~ 1000 μH; 3.9A ~ 0.53A.
- 测试设备: L: HP4284A LCR 仪表; DCR: 千欧表.
- 电气规格在 25°C.

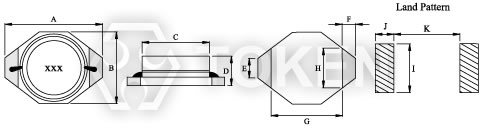

SMD 闭磁功率型 (TPS1608DC) 结构图及规格尺寸
TPS1608DC | |||||||||||
型号 | A Max. | B Max. | C ± 0.3 | D Max. | E ± 0.3 | F ± 0.3 | G ± 0.3 | H ± 0.3 | I | J | K |
TPS1608DC | 6.60 | 4.45 | 4.00 | 2.92 | 1.27 | 1.02 | 4.32 | 2.50 | 3.56 | 1.40 | 4.06 |

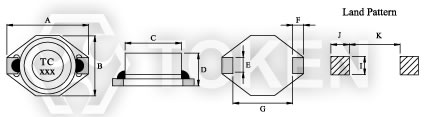

闭磁式功率电感 (TPS3316DC) 结构图及规格尺寸
TPS3316DC | ||||||||||
型号 | A Max. | B Max. | C ± 0.3 | D Max. | E ± 0.3 | F ± 0.3 | G ± 0.3 | I | J | K |
TPS3316DC | 12.95 | 9.40 | 8.38 | 5.08 | 2.54 | 2.54 | 7.62 | 2.79 | 2.92 | 7.37 |

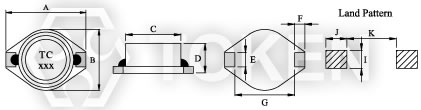

功率型 (TPS5022DC) 结构图及规格尺寸
TPS5022DC | ||||||||||
型号 | A Max. | B Max. | C ± 0.3 | D Max. | E ± 0.3 | F ± 0.3 | G ± 0.3 | I | J | K |
TPS5022DC | 18.54 | 15.24 | 12.70 | 7.62 | 2.54 | 2.54 | 12.70 | 2.79 | 2.92 | 12.45 |
SMD 闭磁功率型 (TPS1608DC) 特性规格
产品料号 | 电感值 L (µH) | 公差 | 测试条件 | 直流阻抗 DCR (Ω) Max. |
共振频率 (MHz) Ref. |
品质因子 Q Min. |
温升电流 Irms (A) Max. |
|
L | Q | |||||||
TPS1608DC - 1R0M | 1.00 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.040 | 250 | 30 | 3.00 |
TPS1608DC - 1R5M | 1.50 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.045 | 125 | 30 | 2.80 |
TPS1608DC - 2R2M | 2.20 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.050 | 120 | 40 | 1.80 |
TPS1608DC - 3R3M | 3.30 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.055 | 120 | 40 | 1.60 |
TPS1608DC - 4R7M | 4.70 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.060 | 105 | 40 | 1.40 |
TPS1608DC - 6R8M | 6.80 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.065 | 50 | 40 | 1.20 |
TPS1608DC - 100M | 10.00 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.075 | 38 | 40 | 1.00 |
TPS1608DC - 150M | 15.00 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.090 | 33 | 40 | 0.80 |
TPS1608DC - 220M | 22.00 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.110 | 25 | 40 | 0.70 |
TPS1608DC - 330M | 33.00 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.190 | 20 | 40 | 0.60 |
TPS1608DC - 470M | 47.00 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.230 | 20 | 40 | 0.50 |
TPS1608DC - 680M | 68.00 | M | 100KHz, 0.1V | 200KHz, 0.1V | 0.290 | 15 | 40 | 0.40 |
TPS1608DC - 101M | 100.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 0.480 | 10 | 40 | 0.30 |
TPS1608DC - 151M | 150.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 0.590 | 9 | 40 | 0.26 |
TPS1608DC - 221M | 220.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 0.770 | 6 | 40 | 0.22 |
TPS1608DC - 331M | 330.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 1.400 | 5 | 40 | 0.20 |
TPS1608DC - 471M | 470.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 1.800 | 4 | 40 | 0.19 |
TPS1608DC - 681M | 680.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 2.200 | 3 | 40 | 0.18 |
TPS1608DC - 102M | 1000.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 3.400 | 2 | 40 | 0.15 |
TPS1608DC - 152M | 1500.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 4.200 | 2 | 50 | 0.12 |
TPS1608DC - 222M | 2200.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 8.500 | 2 | 50 | 0.10 |
TPS1608DC - 332M | 3300.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 11.000 | 1 | 50 | 0.08 |
TPS1608DC - 472M | 4700.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 13.900 | 1 | 50 | 0.06 |
TPS1608DC - 682M | 6800.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 25.000 | 1 | 50 | 0.04 |
TPS1608DC - 103M | 10000.00 | K | 100KHz, 0.1V | 200KHz, 0.1V | 32.800 | 0.8 | 50 | 0.02 |
Note: 测试频率:100KHz / 0.1V。 最大电流:30°C 温升。 操作温度:-40°C ~ +85°C。
闭磁式功率电感 (TPS3316DC) 特性规格
产品料号 | 电感值 L (µH) | 公差 | 测试条件 | 直流阻抗 DCR (Ω) Max. |
共振频率 (MHz) Ref. |
定格电流 (A) Max. |
温升电流 Irms (A) Max. |
TPS3316DC - 1R0M | 1.00 | M | 100KHz, 0.1V | 0.021 | 140 | 5.60 | 5.0 |
TPS3316DC - 1R5M | 1.50 | M | 100KHz, 0.1V | 0.022 | 120 | 5.20 | 4.5 |
TPS3316DC - 2R2M | 2.20 | M | 100KHz, 0.1V | 0.032 | 80 | 5.00 | 3.8 |
TPS3316DC - 3R3M | 3.30 | M | 100KHz, 0.1V | 0.039 | 70 | 3.90 | 3.3 |
TPS3316DC - 4R7M | 4.70 | M | 100KHz, 0.1V | 0.054 | 40 | 3.20 | 2.7 |
TPS3316DC - 6R8M | 6.80 | M | 100KHz, 0.1V | 0.075 | 38 | 2.80 | 2.2 |
TPS3316DC - 100M | 10.00 | M | 100KHz, 0.1V | 0.101 | 35 | 2.40 | 2.0 |
TPS3316DC - 150M | 15.00 | M | 100KHz, 0.1V | 0.150 | 25 | 2.00 | 1.5 |
TPS3316DC - 220M | 22.00 | M | 100KHz, 0.1V | 0.207 | 19 | 1.60 | 1.3 |
TPS3316DC - 330M | 33.00 | M | 100KHz, 0.1V | 0.334 | 15 | 1.40 | 1.1 |
TPS3316DC - 470M | 47.00 | M | 100KHz, 0.1V | 0.472 | 13 | 1.00 | 0.8 |
TPS3316DC - 680M | 68.00 | M | 100KHz, 0.1V | 0.660 | 10 | 0.9 | 0.7 |
TPS3316DC - 101M | 100.00 | M | 100KHz, 0.1V | 1.110 | 7 | 0.8 | 0.6 |
TPS3316DC - 151M | 150.00 | M | 100KHz, 0.1V | 1.550 | 6 | 0.6 | 0.5 |
TPS3316DC - 221M | 220.00 | M | 100KHz, 0.1V | 2.000 | 5 | 0.5 | 0.37 |
TPS3316DC - 102M | 1000.00 | M | 100KHz, 0.1V | 8.300 | 2 | 0.32 | 0.17 |
Note: 测试频率:100KHz / 0.1V。 操作温度: -40°C ~ +85°C。 电感下降 = 10% typ. at IDC。
功率型 (TPS5022DC) 特性规格
产品料号 | 电感值 L (µH) | 公差 | 测试条件 | 直流阻抗 DCR (Ω) Max. |
共振频率 (MHz) Ref. |
定格电流 (A) Max. |
温升电流 Irms (A) Max. |
TPS5022DC - 100M | 10.00 | M | 100KHz, 0.1V | 0.040 | 30 | 8.00 | 3.9 |
TPS5022DC - 150M | 15.00 | M | 100KHz, 0.1V | 0.048 | 20 | 7.00 | 3.4 |
TPS5022DC - 220M | 22.00 | M | 100KHz, 0.1V | 0.059 | 18 | 6.00 | 3.1 |
TPS5022DC - 330M | 33.00 | M | 100KHz, 0.1V | 0.075 | 14 | 5.00 | 2.8 |
TPS5022DC - 470M | 47.00 | M | 100KHz, 0.1V | 0.097 | 10 | 4.00 | 2.4 |
TPS5022DC - 680M | 68.00 | M | 100KHz, 0.1V | 0.138 | 9.0 | 3.00 | 2.0 |
TPS5022DC - 101M | 100.00 | M | 100KHz, 0.1V | 0.207 | 7.0 | 2.40 | 1.7 |
TPS5022DC - 151M | 150.00 | M | 100KHz, 0.1V | 0.293 | 6.0 | 2.10 | 1.3 |
TPS5022DC - 221M | 220.00 | M | 100KHz, 0.1V | 0.470 | 5.0 | 1.90 | 1.1 |
TPS5022DC - 331M | 330.00 | M | 100KHz, 0.1V | 0.780 | 4.0 | 1.10 | 0.86 |
TPS5022DC - 471M | 470.00 | M | 100KHz, 0.1V | 1.080 | 3.0 | 1.10 | 0.73 |
TPS5022DC - 681M | 680.00 | M | 100KHz, 0.1V | 1.400 | 2.5 | 0.96 | 0.64 |
TPS5022DC - 102M | 1000.00 | M | 100KHz, 0.1V | 2.010 | 2.0 | 0.80 | 0.53 |
Note: 测试频率:100KHz / 0.1V。 操作温度:-40°C ~ +85°C。 感量下降 = 10% typ. at IDC.
电子特性规格 (TPS1608DC) 料号标识
TPS1608DC | - | 1R0 | M | ||||||||||||||||||||||
1 | 2 | 3 | |||||||||||||||||||||||
|
|
|
