开磁式贴片绕线功率电感器
超薄型 (TPUD4006/4008/4011/4013/5011/5013)
![SMT 绕线功率电感器 - TPUD4006 系列](image/power-inductors-tpud4006.jpg)
SMT 绕线功率电感器 - TPUD4006 系列
德键电子 TPUD4006/4008/4011/4013/5011/5013 超薄型系列,贴片绕线功率电感器,采用开磁式开磁路构造设计,锰锌材之铁芯,扁平化的构造,具有体积小、厚度薄(高度低于 0.8 mm 和 1.0 mm)、容易表面贴装,具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。
德键 TPUD4006/4008/4011/4013/5011/5013 系列的平底表面设计,可确保稳固的安装,具有优异的端面强度,良好的焊锡性,及耐热度。此系列电感具有低磁漏,低直流电阻,耐大电流等特点,而广泛应用于高精度的工业设备中,如电视游乐器、可携式游戏设备、电脑周边设备、 小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、个人导航系统、录放影机、OA 仪器、液晶电视、小型通信机器、直流转换器。轴包装,易用自动化装配。
德键的 TPUD4006/4008/4011/4013/5011/5013 超薄型系列贴片线绕功率电感器,符合 RoHS 标准,无铅焊接技术及 100% 无铅,产品包装符合 EIA-481 标准,适用于 SMT 自动贴片。并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。
下载 PDF 版本: 开磁式贴片绕线功率电感器 (TPUD)。
用途 :
- LCD驱动器,手机。
- 小型直流转换器,变压器。

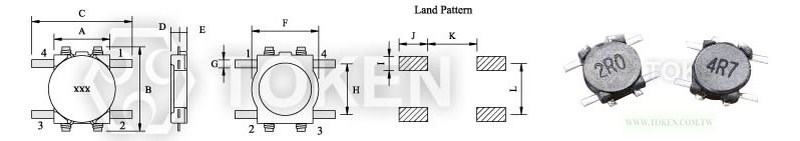

超薄型绕线功率型 (TPUD4006/4008) 结构图及规格尺寸
型号 |
A |
B Max. |
C Max. |
D Max. |
E |
F |
G |
H |
I |
J |
K |
L |
TPUD4006 |
3.5 |
5.8 |
6.3 |
0.8 |
0.4 |
4.1 |
0.5 |
3.2 |
0.9 |
1.5 |
4.0 |
3.2 |
TPUD4008 |
3.5 |
5.8 |
6.3 |
1.0 |
0.4 |
4.1 |
0.5 |
3.2 |
0.9 |
1.5 |
4.0 |
3.2 |

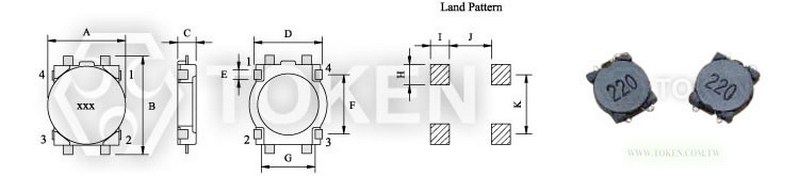

开磁式功率线绕型 (TPUD4011/4013) 结构图及规格尺寸
型号 |
A Max. |
B Max. |
C Max. |
D |
E |
F |
G |
H |
I |
J |
K |
TPUD4011 |
4.4 |
5.8 |
1.2 |
3.7 |
0.5 |
3.2 |
2.9 |
0.8 |
1.4 |
2.5 |
3.2 |
TPSD4011 |
4.9 |
4.9 |
1.2 |
3.7 |
0.5 |
3.2 |
2.9 |
0.8 |
1.4 |
2.5 |
3.2 |
TPUD4013 |
4.4 |
5.8 |
1.45 |
3.7 |
0.5 |
3.2 |
2.9 |
0.8 |
1.4 |
2.5 |
3.2 |

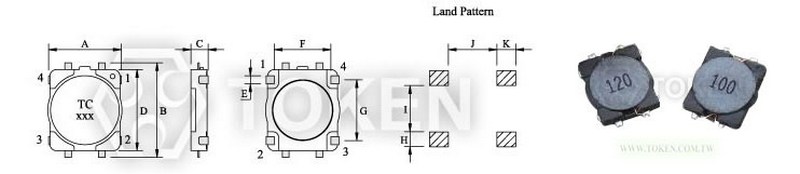

SMT 绕线功率型 (TPUD5011/5013) 结构图及规格尺寸
型号 |
A Max. |
B Max. |
C Max. |
D |
E |
F |
G |
H |
I |
J |
K |
TPUD5011 |
5.8 |
7.4 |
1.2 |
6.0 |
0.6 |
4.2 |
4.5 |
1.1 |
3.4 |
3.6 |
1.4 |
TPUD5013 |
5.8 |
7.4 |
1.5 |
6.0 |
0.6 |
4.2 |
4.5 |
1.1 |
3.4 |
3.6 |
1.4 |
超薄型绕线功率型 (TPUD4006) 特性规格
产品料号 |
电感值 L (µH) |
测试频率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格电流 (A) Max. |
TPUD4006 - 2R2M |
2.20 |
100 |
0.116 |
0.95 |
TPUD4006 - 3R3M |
3.30 |
100 |
0.174 |
0.77 |
TPUD4006 - 4R7M |
4.70 |
100 |
0.216 |
0.75 |
TPUD4006 - 6R8M |
6.80 |
100 |
0.296 |
0.62 |
TPUD4006 - 100M |
10.00 |
100 |
0.457 |
0.50 |
TPUD4006 - 150M |
15.00 |
100 |
0.676 |
0.40 |
TPUD4006 - 220M |
22.00 |
100 |
1.066 |
0.30 |
TPUD4006 - 330M |
33.00 |
100 |
1.647 |
0.24 |
TPUD4006 - 470M |
47.00 |
100 |
2.843 |
0.18 |
Note:
- 测试频率:100KHz / 0.1V.
- 操作温度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
超薄型绕线功率型 (TPUD4008) 特性规格
产品料号 |
电感值 L (µH) |
测试频率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格电流 (A) Max. |
TPUD4008-3R3M |
3.30 |
100 |
0.160 |
0.85 |
TPUD4008-4R7M |
4.70 |
100 |
0.194 |
0.80 |
TPUD4008-6R8M |
6.80 |
100 |
0.276 |
0.65 |
TPUD4008-100M |
10.00 |
100 |
0.335 |
0.57 |
TPUD4008-150M |
15.00 |
100 |
0.508 |
0.45 |
TPUD4008-220M |
22.00 |
100 |
0.766 |
0.37 |
TPUD4008-330M |
33.00 |
100 |
1.162 |
0.28 |
TPUD4008-470M |
47.00 |
100 |
1.658 |
0.22 |
TPUD4008-680M |
68.00 |
100 |
2.534 |
0.18 |
TPUD4008-101M |
100.00 |
100 |
3.304 |
0.17 |
Note:
- 测试频率:100KHz / 0.1V.
- 操作温度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
开磁式功率线绕型 (TPUD4011) 特性规格
产品料号 |
电感值 L (µH) |
测试频率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格电流 (A) Max. |
TPUD4011 - 2R2M |
2.20 |
100 |
0.116 |
0.95 |
TPUD4011 - 3R3M |
3.30 |
100 |
0.174 |
0.77 |
TPUD4011 - 4R7M |
4.70 |
100 |
0.216 |
0.75 |
TPUD4011 - 6R8M |
6.80 |
100 |
0.296 |
0.62 |
TPUD4011 - 100M |
10.00 |
100 |
0.457 |
0.50 |
TPUD4011 - 150M |
15.00 |
100 |
0.676 |
0.40 |
TPUD4011 - 220M |
22.00 |
100 |
1.066 |
0.30 |
TPUD4011 - 330M |
33.00 |
100 |
1.647 |
0.24 |
TPUD4011 - 470M |
47.00 |
100 |
2.843 |
0.18 |
Note:
- 测试频率:100KHz / 0.1V.
- 操作温度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
闭磁式功率线绕型 (TPSD4011) 特性规格
产品料号 |
电感值 L (µH) |
测试频率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格电流 (A) Max. |
TPSD4011 - 3R3N |
3.30 |
100 |
0.12 |
1.0 |
TPSD4011 - 4R7N |
4.70 |
100 |
0.18 |
0.8 |
TPSD4011 - 6R8M |
6.80 |
100 |
0.22 |
0.7 |
TPSD4011 - 100M |
10.00 |
100 |
0.31 |
0.6 |
TPSD4011 - 150M |
15.00 |
100 |
0.48 |
0.5 |
TPSD4011 - 220M |
22.00 |
100 |
0.71 |
0.4 |
TPSD4011 - 330M |
33.00 |
100 |
1.1 |
0.3 |
Note:
- 测试频率:100KHz / 0.1V.
- 操作温度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
开磁式功率线绕型 (TPUD4013) 特性规格
产品料号 |
电感值 L (µH) |
测试频率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格电流 (A) Max. |
TPUD4013 - 3R3M |
3.30 |
100 |
0.160 |
0.85 |
TPUD4013 - 4R7M |
4.70 |
100 |
0.194 |
0.80 |
TPUD4013 - 6R8M |
6.80 |
100 |
0.276 |
0.65 |
TPUD4013 - 100M |
10.00 |
100 |
0.335 |
0.57 |
TPUD4013 - 150M |
15.00 |
100 |
0.508 |
0.45 |
TPUD4013 - 220M |
22.00 |
100 |
0.766 |
0.37 |
TPUD4013 - 330M |
33.00 |
100 |
1.162 |
0.28 |
TPUD4013 - 470M |
47.00 |
100 |
1.658 |
0.22 |
TPUD4013 - 680M |
33.00 |
100 |
2.534 |
0.18 |
TPUD4013 - 101M |
47.00 |
100 |
3.304 |
0.17 |
Note:
- 测试频率:100KHz / 0.1V.
- 操作温度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
SMT 绕线功率型 (TPUD5011) 特性规格
产品料号 |
电感值 L (µH) |
测试频率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格电流 (A) Max. |
TPUD5011 - 3R3M |
3.30 |
100 |
0.109 |
0.94 |
TPUD5011 - 4R7M |
4.70 |
100 |
0.156 |
0.80 |
TPUD5011 - 6R8M |
6.80 |
100 |
0.216 |
0.65 |
TPUD5011 - 100M |
10.00 |
100 |
0.275 |
0.53 |
TPUD5011 - 150M |
15.00 |
100 |
0.438 |
0.40 |
TPUD5011 - 220M |
22.00 |
100 |
0.663 |
0.36 |
TPUD5011 - 330M |
33.00 |
100 |
0.975 |
0.32 |
TPUD5011 - 470M |
47.00 |
100 |
1.380 |
0.26 |
TPUD5011 - 680M |
68.00 |
100 |
1.700 |
0.23 |
TPUD5011 - 101M |
100.00 |
100 |
2.800 |
0.20 |
Note:
- 测试频率:100KHz / 0.1V.
- 操作温度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
SMT 绕线功率型 (TPUD5013) 特性规格
产品料号 |
电感值 L (µH) |
测试频率 ( KHz ) |
直流阻抗 (Ω) Max. |
定格电流 (A) Max. |
TPUD5013 - 3R3M |
3.30 |
100 |
0.081 |
1.25 |
TPUD5013 - 4R7M |
4.70 |
100 |
0.106 |
1.20 |
TPUD5013 - 6R8M |
6.80 |
100 |
0.144 |
0.90 |
TPUD5013 - 100M |
10.00 |
100 |
0.187 |
0.85 |
TPUD5013 - 150M |
15.00 |
100 |
0.300 |
0.57 |
TPUD5013 - 220M |
22.00 |
100 |
0.431 |
0.54 |
TPUD5013 - 330M |
33.00 |
100 |
0.637 |
0.38 |
TPUD5013 - 470M |
47.00 |
100 |
0.875 |
0.35 |
Note:
- 测试频率:100KHz / 0.1V.
- 操作温度:-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
超薄型绕线功率型 (TPUD4006, TPUD4008, TPUD5011, TPSD5013) 料号标识
TPUD4006 |
- |
2R2 |
M |
1 | | 2 | 3 |
型号 |
TPUD4006 |
TPUD4008 |
TPUD5011 |
TPUD5013 |
|
|
电感值 |
2R2 |
2.20µH |
3R3 |
3.30µH |
100 |
10.00µH |
101 |
100.00µH |
|
|
开磁式功率线绕型 (TPUD4011, TPSD4011, TPUD4013) 料号标识
TPUD4011 |
- |
100 |
M |
1 | | 2 | 3 |
型号 |
TPUD4011 |
TPSD4011 |
TPUD4013 |
|
|
电感值 |
3R3 |
3.30µH |
100 |
10.00µH |
101 |
100.00µH |
|
误差值 |
K |
10% |
L |
15% |
M |
20% |
N |
30% |
|
Note: TPSD4011 采闭磁路结构设计。
