介質帶通濾波器 - (DF-A) 產品簡介

< >

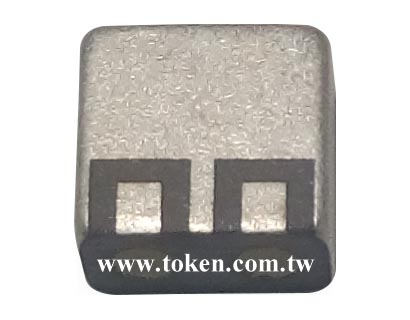

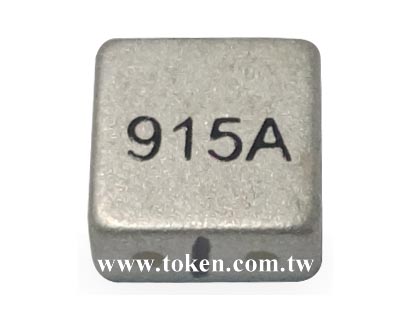

  • 介質帶通濾波器 - DF-A 系列
  • 微波介質濾波器 - DF-A Series
  • 介質濾波器 - DF-A Series

介質帶通濾波器系列有高介電常數,是最佳的微波濾波和振蕩器。

德鍵的陶瓷介質 (Ceramic Dielectric) 有著高介電常數及高Q值和高溫穩定性,特別適合于設計穩定的微波振蕩和濾波功能。德鍵陶瓷介質適用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 無繩電話、無線耳機、無線麥克風。高介質系數材料及相關產品,可滿足特殊的設計要求。

德鍵電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,符合 RoHS 標準。介質濾波器穩定的溫度系數,小尺寸高穩定性,插入損耗低,可焊性好。

高介質系數材料及相關產品,可滿足特殊的設計要求,介質帶通濾波器使用于微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。

下載 PDF 版本: 介質帶通濾波器 (DF)。

特性 :
  • 適用於表面安裝和回流焊接。
  • 良好的機械結構和溫度穩定性。
  • 高Q值諧振器,一致性好,插入損耗低。

DF-A 系列 帶通濾波器尺寸 (單位: mm)

介質帶通濾波器 - DF-A 系列 尺寸圖介質帶通濾波器 - DF-A 系列 尺寸圖

DF-A 系列 帶通濾波器技術特性

型號 中心頻率
(MHz)
帶寬
(MHz)
插入損耗
(dB)max.
帶內波動
(dB)max.
駐波比
max.
衰減值
(dB)min. (MHz)
DF457S30A 457 fo±15 3.0 1.0 2.0 17 at fo+50;   30 at fo-50
DF522S10A 522 fo±5 3.0 0.5 1.6 23 at fo+40;   40 at fo-40
DF683S30A 683 fo±15 2.5 1.0 2.0 20 at fo+64;   30 at fo-64
DF740S30A 740 fo±15 2.0 0.5 1.8 14 at fo+64;   20 at fo-64
DF864S10A 864 fo±5 2.5 0.5 1.5 15 at fo+24;   17 at fo-24
DF915S25A 915 fo±12.5 2.0 1.0 2.0 20 at fo+100;   35 at fo-100
DF903S6A 903 fo±3 3.5 0.5 1.5 32 at fo+24
DF927S6A 927 fo±3 3.5 0.5 1.5 32 at fo-24
DF1890S80A 1890 fo±40 1.5 1.0 2.0 15 at fo+200;   35 at fo-200
DF2403S20A 2403 fo±10 3.0 0.5 1.5 35 at fo+75
DF2475S20A 2475 fo±10 3.0 0.5 1.5 35 at fo-75

DF-A 系列 帶通濾波器波形特性

DF-A 系列 I - (Center 915.000MHz Span 400.000MHz) 波形特性DF-A 系列 I - (Center 915.000MHz Span 400.000MHz) 波形特性

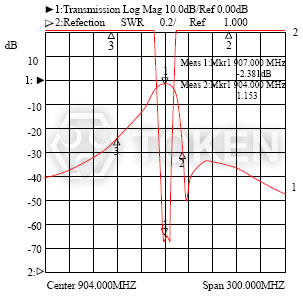

DF-A 系列 II - (Center 904.000MHz Span 300.000MHz) 波形特性DF-A 系列 II - (Center 904.000MHz Span 300.000MHz) 波形特性

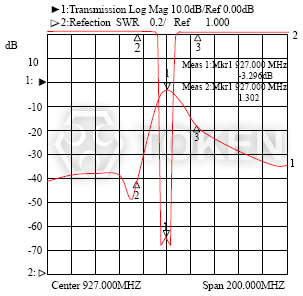

DF-A 系列 III - (Center 927.000MHz Span 200.000MHz) 波形特性DF-A 系列 III - (Center 927.000MHz Span 200.000MHz) 波形特性

DF-A 系列 介質帶通濾波器料號標識

DF 864 S 10 A
介質濾波器
中心頻率(MHz)
封裝樣式
S 貼片式
帶寬
尺寸
A 7.3 × 3.6 mm
B 6.0 × 3.0 mm
C 4.5 × 2.0 mm
D 3.6 × 1.8 mm
