多腔型介質帶通濾波器 - (DF) 產品簡介

< >
  • 介質帶通濾波器 - DF 多腔型系列

微波介質帶通濾波器 DF 多腔型系列有高介電常數,是最佳的微波濾波和振蕩器。

德鍵的陶瓷介質 (Ceramic Dielectric) 有著高介電常數及高 Q 值和高溫穩定性,特別適合於設計穩定的微波振蕩和濾波功能。

德鍵陶瓷介質適用於 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 無繩電話、無線耳機、無線麥克風。高介質係數材料及相關產品,可滿足特殊的設計要求。

德鍵電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,符合 RoHS 標準。介質濾波器穩定的溫度係數,小尺寸高穩定性,插入損耗低,可焊性好。

DF 多腔型系列介質帶通濾波器使用於微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。

下載 PDF 版本: 介質帶通多腔濾波器 (DF)。

微波介質濾波器特性 ( 與村田 DFC 系列相容 ) :
  • 適用於 CT1, CT2, 900MH, 1.8GHz, 2.4GHz 無繩電話。

DF 多腔型系列 帶通濾波器尺寸 (單位: mm)

介質帶通濾波器 - DF 多腔型系列 尺寸圖介質帶通濾波器 - DF 多腔型系列 尺寸圖

DF 多腔型系列 帶通濾波器技術特性

型號 中心頻率
(MHz)
帶寬
(MHz)
插入損耗
(dB)max.
帶內波動
(dB)max.
駐波比
max.
衰減值
(dB)min. (MHz)
DF43R860S20A 860 fo±10 3.0 0.8 2.0 -25 at fo+30;   -22 at fo-30
DF43R1855S10A 1855 fo±5 3.5 1.0 2.0 -30 at fo+100;   -28 at fo-100
DF43R950S20A 950 fo±10 3.5 0.8 2.0 -40 at fo+30;   -35 at fo-30
DF44R3120S60A 3120 fo±30 3.0 1.0 1.5 -58 at fo+355;   -55 at fo-375
DF45R1120S40A 1120 fo±20 2.5 1.0 2.0 -50 at fo+50;   -50 at fo-50
DF33R815S20B 815 fo±10 2.5 0.8 2.0 -18 at fo+40;   -25 at fo-40
DF33R1880S50B 1880 fo±25 3.5 1.0 2.0 -40 at fo+150;   -40 at fo-150
DF23R1480S40C 1480 fo±20 2.5 1.0 2.0 -20 at fo+150;   -20 at fo-150
DF23R1960S60C 1960 fo±30 2.0 1.0 2.0 -20 at fo+200;   -20 at fo-200
DF23R2480S30C 2480 fo±15 2.5 1.0 2.0 -20 at fo+250;   -20 at fo-250
DF23R5800S200D 5800 fo±100 2.0 1.0 2.0 -5 at fo+400;   -15 at fo-400

DF 多腔型系列 介質濾波器波形特性

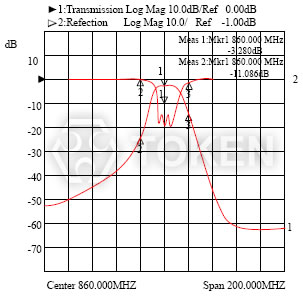

DF 多腔型系列 I - Center 860.000MHz (-3.280dB) & (-11.086dB) Span 200.000MHz 波形特性DF 多腔型系列 I
- Center 860.000MHz (-3.280dB) & (-11.086dB)
Span 200.000MHz 波形特性

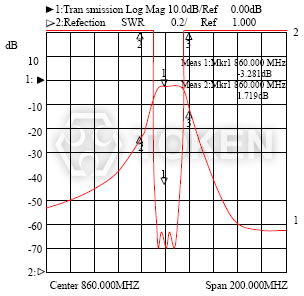

DF 多腔型系列 II - Center 860.000MHz (-3.281dB) & (1.719dB) Span 200.000MHz) 波形特性DF 多腔型系列 II
- Center 860.000MHz (-3.281dB) & (1.719dB)
Span 200.000MHz) 波形特性

DF 多腔型系列 介質帶通濾波器料號標識

DF 3 3R 815 S 20 B
介質濾波器
厚度
4 3.8mm
3 3.0mm
2 2.0mm
腔體數
中心頻率(MHz)
封裝形式
S 貼片式
帶寬 (MHz)
尺寸 (W×H) (mm)
A 11.8 × 3.8
B 8.6 × 3.0 mm
C 5.8 × 2.0 mm
