被釉功率線繞電阻器 (DRB20)

(DRB20) 線繞功率被釉電阻器 - 產品簡介

德鍵 (DRB20) 功率線繞被釉電阻器 - 防潮性能強, 能源功率大。

< >

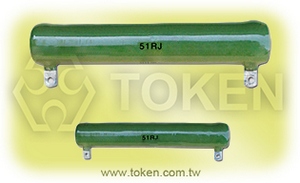

  • 被釉線繞功率電阻器 - DRB20 系列

德鍵電子被釉線繞功率電阻器 (DRB20) 系列,是於圓柱形陶瓷管兩端引出固定端子,陶瓷管上纏繞銅鎳或鎳鉻合金之電阻線,表面塗以耐濕、耐熱、無腐蝕之不燃性塗料(如硅樹脂,環氧樹脂,水泥,釉瓷等),待電阻體陰乾後,經由高溫處理,絕緣固定,並配裝固定腳架而成。

(DRB20) 系列由於繞性佳,可製成多端子,低感抗電阻器,半可調整型之各類電阻器,具有價格競爭力,阻值範圍從 1.7Ω 到 75KΩ,功率範圍從 8W 到 500W,公差精度有 ±1%、±5%、±10% 可選擇。尺寸與行業標準匹配。

(DRB20) 管型系列功率被釉線繞電阻器,常作為剎車電阻器、泄放電阻器、老化電阻器、製動電阻器使用。根據不同場合和使用習慣,又可稱做制動電阻、放電電阻、剎車電阻、負載電阻、限流電阻、老化電阻、充電電阻或泄放電阻等。無感系列採用 Ayrton Perry 繞線法來消除電感寄生效應,從而使電感量降到最低,適用於高能耗,高溫環境。

被釉塗裝保護,不怕外來之機械力量與塵埃環境,不但功率大而且堅固,耐震,散熱良好。該產品易於安裝使用,這適合於多種應用。高於同行同等規格或要求的 1.2 倍以上餘量生產,功率更足,可以長時間負載及頻繁衝擊。應用領域包括工業機械,負載測試,電力分配,儀器和自動化控製裝置。其特點為:溫度係數小、耐熱性優、質輕、低雜音、耐過負載、阻值變化率小、比傳統線繞功率電阻具有更優越的熱傳輸特性,

德鍵電子 (DRB20) 被釉繞線功率電阻器符合 RoHS 規範,無鉛標準。 生產週期為短,廣泛用於電動工具、開關應用、電源,焊接機、高電壓應用、消費類產品應用、家庭娛樂、家電產品。對於規格外慘數和客護定制的特殊應用,請與德鍵業務部門聯繫,商討細節。

下載 PDF 版本: 功率線繞被釉電阻器 - DRB20 系列
同類型管裝功率線繞電阻器系列: 管型繞線功率製動電阻器 (DR) 系列管型繞線功率可調電阻器 (DRS) 系列

特性 :
  • 體積小,功率高。
  • 被釉塗裝,結構簡單,易與安裝。
  • 固定阻值線繞及可調阻值線繞可選。
應用 :
  • 電動工具、家電產品。
  • 家庭娛樂、電源、高電壓的應用。
  • 消費類產品應用、焊接機、開關應用。

(DRB20) & (DRB20-T) 規格尺寸 (單位: mm)

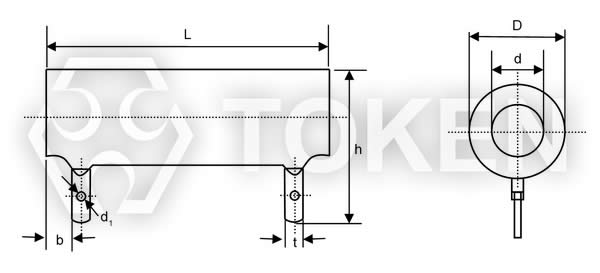

功率線繞被釉電阻器 (DRB20) 尺寸規格 功率線繞被釉電阻器
(DRB20) 尺寸規格 (單位: mm)

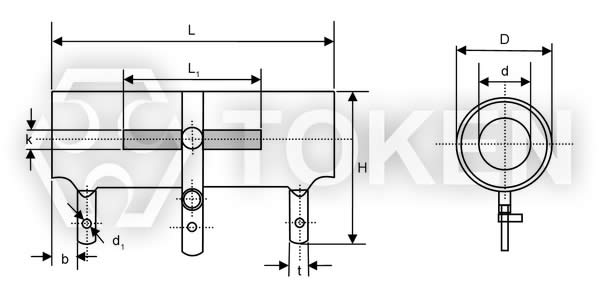

可調功率線繞被釉電阻器 (DRB20-T) 尺寸規格 被釉功率線繞可調電阻器
(DRB20-T) 尺寸規格 (單位: mm)
型號 外型尺寸 (mm)
L D d H h L1 K b t d1
DRB20(T*)-8 35±1.5 14±2 5.5±0.5   28.5±2.5     3.5±0.8 4.5±1 2±0.8
DRB20(T)-10 41±1.5 14±2 5.5±0.5 31±3 28.5±2.5 20±2 6±2 3.5±0.8 4.5±1 2±0.8
DRB20(T)-16 45±1.5 17±2 8±0.5 34±3 31±2.5 23±2 6±2 3.5±0.8 4.5±1 2±0.8
DRB20(T)-20 51±2 17±2 8±0.5 34±3 31±2.5 30±3 6±2 3.5±0.8 4.5±1 2±0.8
DRB20(T)-25 51±2 21±2.5 12±0.6 39±3 35±2.5 30±3 6±2 3.5±0.8 4.5±1 2±0.8
DRB20(T)-30 71±2.2 21±2.5 12±0.6 39±3 35±2.5 44±3 6±2 3.5±0.8 4.5±1 2±0.8
DRB20(T)-40 87±2.2 21±2.5 12±0.6 39±3 35±2.5 57±3   3.5±0.8 4.5±1 2±0.8
DRB20(T)-50 91±2.4 29±3 20±1.1 47±3 43±2.5 60±3 7±2 4.5±1 6±1 2.5±0.8
DRB20(T)-75 140±3.2 29±3 20±1.1 47±3 43±2.5 110±3 7±2 4.5±1 6±1 2.5±0.8
DRB20(T)-100 170±3.5 29±3 20±1.1 47±3 43±2.5 140±3 7±2 4.5±1 6±1 2.5±0.8
DRB20(T)-150 215±4 29±3 20±1.1 47±3 43±2.5 185±3 7±2 4.5±1 6±1 4±0.8
DRB20(T)-200 215±4 38±3 38±3 61±3 58±2 160±3 7±2 8±1 9±1 4±0.8
DRB20(T)-250 266±4 30±2 30±2 50±3 50±2 210±4 7±2 8±1 9±1 4±0.8
DRB20(T)-300 266±4 36±2 36±2 58±3 58±2 210±4 8±2 8±1 9±1 4±0.8
DRB20(T)-400 250±4 54±2 54±2 76±3 77±3 180±4 10±2 8±1 16±1 8±1
DRB20(T)-500 300±4 54±2 30±2 76±3 77±3 230±4 10±2 8±1 16±1 8±1
T * : 阻值可調繞線電阻。

(DRB20) 電氣特性

型號 額定功率 (W) 阻值範圍 (Ω) 重量 (g)
DRB20 DRB20-T 固定 可調
DRB20
(DRB20T)
8 5.1-3.3K   23
10 5.1-10K 5.1-200 17 34
16 5.1-15K 5.1-220 36 42
20 5.1-20K 5.1-430 44 52
25 10-24 10-510 57 68
30 10-30K 10-1K 80 90
40 20-51K 20-1.2K 98 110
50 24-56K 20-1.5K 132 150
75 20-51K 24-2K 253 270
100 24-62K 20-4.3K 286 200
150 20-75K 20-4.3K 385 300
200 4.7-68K 5.1-4.3K 475 400
250 4.7-68K 5.1-4.3K 510 530
300 1.7-68K 5.1-4.3K 630 650
400 4.7-75K 6.2-5.1K 1000 1050
500 4.7-75K 6.2-5.1K 1340 1400

(DRB20) 測試條件

試驗項目 性能要求 試驗方法
可焊性 均勻粘錫 HiSnPb39, 75W 烙鐵法, 搪錫
絕緣電阻 >20MΩ/cm2 500V 直流測試電壓
絕緣耐壓 無擊穿, 飛弧 2000V 直流或峰值與之相等的 50Hz 交流
主體強度 ΔR ≤ ± (1%R + 0.05Ω) ≤40W 負荷 30N, ≥50W 負荷 100N
振動 ΔR ≤ ± (1%R + 0.05Ω) 頻率 10-500Hz, 加速度 98m/s2, 1h
碰撞 ΔR ≤ ± (1%R + 0.05Ω) 頻率 40-80 次/min, 加速度 245m/s2, 2000次
溫升 <325°C 施加額定功率負荷
溫度快速變化 ΔR ≤ ± (2%R + 0.1Ω) θ A=-55°C θ B=+200°C, 5 次循環
穩態濕熱 ΔR ≤ ± (2%R + 0.1Ω) 溫度 40±2°C, 溫度 93±2%RH, 96h
過載 ΔR ≤ ± (2%R + 0.1Ω) 施加 10 倍額定功率負荷 5s
室溫耐久性 ΔR ≤ ± (5%R + 0.1Ω) 施加額定功率負荷 1000h

(DRB20-T) 如何抉定最大的可調阻值

  1. 可調電阻或變阻器的可調阻值範圍,從起始阻值(最小可調阻值)到最終阻值(最大可調阻值)
  2. 第一步,我們要先抉定可調阻值器的最終阻值(最大可調阻值)
  3. 第二步,最終阻值(最大可調阻值)抉定後,電阻線徑及線繞的間距和長度,就可以依據陶瓷管長度及管徑來計算起始阻值(最小可調阻值)。

可調電阻的額定功率:
DRB20-T 料號說明:

型號 - 額定功率 (W) - 最大可調阻值 (Ω) - 阻值公差

型號是指 DRB20-T。
額定功率是指調到到最終阻值(最大可調阻值)時,可持續應用到線繞電阻本身的最大功率。
最大可調阻值 (Ω) 是指線繞電阻最大可用的電阻值。
阻值公差是指線繞電阻在最大可調阻值時與標稱值的偏差值,通常以百分比表示。

1. 可調電阻的額定功率是由最大可調阻值與額定電壓抉定。
2. 當妳調節可調電阻,從最終阻值(最大可調阻值)到起始阻值(最小可調阻值)時,電阻值將隨功率遞減而遞減。

註意:

  1. 可調電阻的可調範圍為可調阻值範圍的 10% 到 90%。
  2. 功率與電阻值成線性正比例。

額定功率:

  1. 於 25°C 自由空氣流動下,所述的額定功率僅這用於整個電阻在電路中。
  2. 將調整環設置在一個中間點時,減少的功率大約同比調整的距離。
  3. 例如:將調整環調到全程的一半阻值時,功率也大約遞減了一半。

德鍵可調電阻器種類:
電位器 變阻器 線繞可變電阻器 (FVR),
滑線變阻器 波浪型滑線可調功率電阻(DQS),
管型繞線功率可調電阻器 劃線變阻器(DSRA, DSRB),
螺桿手搖式電阻器 滑動滑桿可變電阻(BSR, BSQ),

如需要設計為"電流於全程調節時為一定值",請與業務人員聯繫。

(DRB20) 料號標識

DRB20 T - 8W 100R J

型號
DRB20
阻值可調
  阻值固定
T 阻值半可調

額定功率 (W)
8W 8W
20W 20W
100W 100W
500W 500W
阻值 (Ω)
10R 10Ω
110R 110Ω
1K1 1.1KΩ
10K 10KΩ
公差 (%)
F ±1%
J ±5%
K ±10%
感量
有感量
N 無/低感量
