通常共模扼流電感設計,是通過差模電流使 2 個線圈中產生的磁通量在最大限度內相互抵消。部分的共模扼流電感並不能抵消所有磁通量,而是設計成洩漏掉一些磁通量。這部分殘留的磁通量產生差模阻抗,使電源線中高速信號不能通過,所以也不必擔心會對信號產生影響,可以有效的除去電源線的噪聲,這樣設計有利於共模和差模。這一類的共模扼流圈電感亦被稱為電源濾波器。
但是,如果差模電流變大的話,漏磁通量也會變大,容易發生磁飽和現象,這種現像普遍存在差模磁通量殘留的共模扼流圈。所以電源線中差模電流流出越大,對磁飽和的影響也就相對越大。因此,使用這種類型的共模扼流圈時,需要在安全範圍內使用,不會因為磁飽和積累現象而引起性能的降低。
線路旁通電容器 (line bypass capacitors) 和共模扼流圈可除去共模噪聲,跨線電容器 (Across-the-line capacitors) 可除去差模噪聲。線路旁通電容器的靜電容量增加,就可以除低頻率的共模噪聲。但電容量變大,流向表面的電流也會變大,因此務必要控制在一定值以下使用以避免危險。在線路旁通電容器不能覆蓋的低頻領域,共模扼流圈電感 (TCSG) 的重要性就體現出來了。當然,不同場合使用普通模式扼流線圈也可除去差模噪聲的效果。
TCSG-750603/100805/121006 系列,適用在電腦的開關電源中,過濾共模的電磁干擾信號。廣泛用于電子測量儀器、計算機機房設備、高頻電路、數字電路、模擬電路、開關電源、測控系統等領域。小尺寸體積、降低成本。卓越的溫度穩定性,性能的變化接近於線性。有效地抑制高共模噪音及低差模噪聲,穩定高速信號波形,提高電子設備抗干擾能力,是雜訊抑制最佳對策。
德鍵電子提供的共模扼流電感 (TCSG) 尺寸範圍齊全,符合 RoHS 規範,Lead-Free 無鉛標準,與 TDK、Murata、Vishay EMI 共模電感濾波器兼容,充分滿足客戶及環境保護的要求。
下載 PDF 版本: DC電源線信號濾波 大電流共模電感扼流圈 (TCSG) 電源線用。
|
|||||||||||||||||

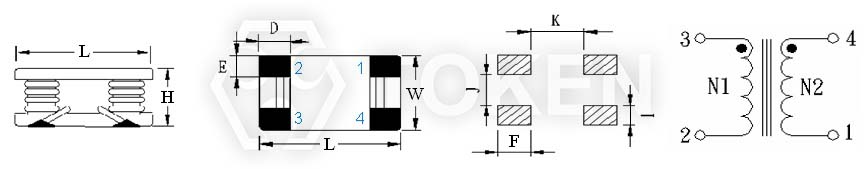

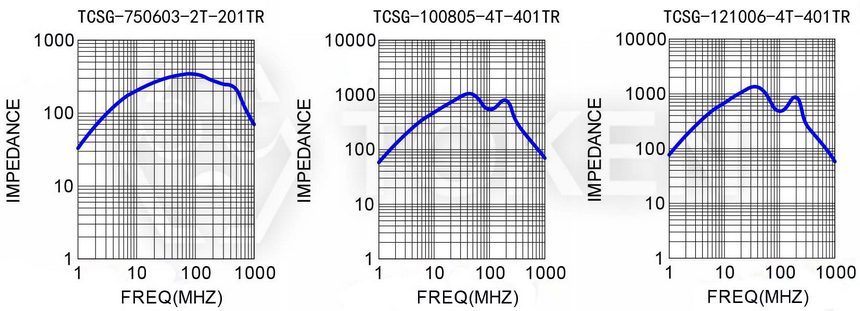

型號 | L | W | H | D | E | F | I | J | K | 基座 | 繞線 | Z @ 100MHz (Ω) Min. |
額定電流 (mA) |
RDC (Ω) Max. |
|||
TCSG-750603 | 7.5±0.3 | 6.0±0.5 | 3.2±0.3 | 2.5 | 1.5 | 3.1 | 2.4 | 1.0 | 1.5 | SMD-4P | φ0.35×2.5TS×2 | 200 | 2000 | 0.020 | |||
TCSG-100805 | 10.6 max | 8.7 max | 5.0±0.5 | 2.5 | 2.1 | 4.2 | 3.0 | 2.0 | 3.6 | SMD-4P | φ0.55×4.5TS×2 | 400 | 4000 | 0.045 | |||
TCSG-121006 | 12.0±0.5 | 10.0±0.5 | 6.0±0.5 | 3.5 | 2.0 | 4.75 | 4.5 | 3.0 | 4.5 | SMD-4P | φ0.50×4.5TS×2 | 400 | 5000 | 0.025 |
|
TCSG | - | 121006 | - | 4T | - | 401 | TR | |||||||||||||||||||||||||
|
|
|
|
|
