貼片超薄型功率電感器 高飽和電流電感器 (TPSH)

貼片超薄型功率電感器 高飽和電流電感器 - TPSH 閉磁式系列

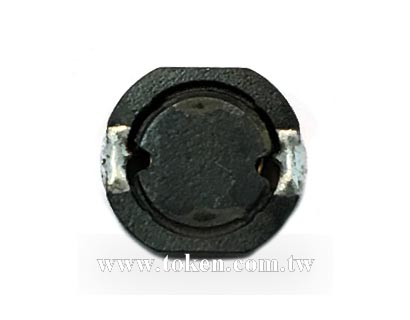

Token (TPSH) 低 DCR 超薄型功率電感器,更適用於便攜式電子產品的設計應用。

< >
  • 貼片功率型高飽和電流電感器 - TPSH 系列
  • Low-Profile Power Inductors - TPSH series
  • Low-Profile Power Inductors - TPSH series

像行業中的許多組件一樣,大電流功率電感受到小型化電子設備趨勢的影響,電路板上組件密度增加的需求。德鍵電子引進了外形尺寸較小的大電流電感器,(TPSH) 系列專為設計人員提供了,使用更大部件的大電流解決方案,而不會超過 PC 板兩側 1.1 mm 的外形厚度。

小型化電池供電設備也需要更緊湊的電路板設計,因此更小且更有效的電感器設計因應而生。德鍵電子 (TPSH) 低直流阻抗-超薄大電流功率電感系列,提供從 1.0 μH to 1000.0 μH 的電感範圍,從 0.009Ω to 19.110Ω 低直流阻抗 DCR 範圍。

德鍵電子 (TPSH) 採用閉磁路構造設計,具有體積小、厚度薄、容易表面貼裝。功能特性具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。

平底表面設計的 (TPSH) 系列,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。此系列電感有電磁屏蔽設計,因此具有低磁漏,低直流電阻,耐大電流等特點,而廣泛應用于高精度的工業設備中,OA 儀器、筆記型電腦、小型通信設備、錄像機、數碼相機。軸包裝,易用自動化裝配等。

德鍵可以生產設計超出這些規格參數的電感器,亦可根據要求提供定制。(TPSH) 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,是電訊、消費和工業電子應用是理想的選擇。提供更有競爭力的價格和快速交貨服務。聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: 貼片超薄型功率電感器 高飽和電流電感器 (TPSH)

特性 :
  1. 高功率,高飽和電流。
  2. 適用於表面貼裝。
  3. 磁屏蔽結構,良好的可焊性。
用途 :
  1. 錄相機、OA 儀器、液晶電視、筆記型電腦。
  2. 數碼相機、小型通信設備、DC-DC轉換器。

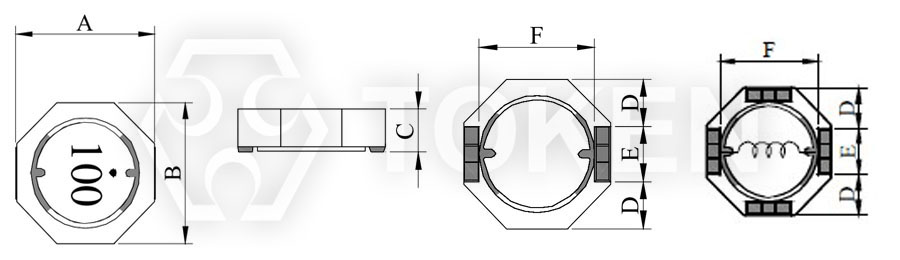

高飽磁功率型 (TPSH) 結構圖及規格尺寸

高飽磁功率型 (TPSH) 尺寸圖
高飽磁功率型 (TPSH) 尺寸圖
型號 A ± 0.3 B ± 0.3 C ± 0.3 D E F G H I
TPSH6011 6.20 6.50 1.10 2.15 2.20 4.90 2.40 4.90 1.10
TPSH6011 6.20 6.50 1.10 2.15 2.20 4.90 2.40 4.90 1.10
TPSH6013 6.20 6.50 1.40 2.15 2.20 4.90 2.40 4.90 1.10
TPSH6018 6.20 6.50 1.80 2.15 2.20 4.90 2.40 4.90 1.10
TPSH6025 6.20 6.50 2.50 2.15 2.20 4.90 2.40 4.90 1.10
TPSH8028 6.20 6.50 2.50 2.15 2.20 4.90 2.40 4.90 1.10
TPSH8030 8.00 8.00 2.80 2.50 2.80 6.00 3.20 5.80 2.00
TPSH8040 8.00 8.00 3.80 2.40 3.20 6.40 3.40 6.20 1.40
TPSH8043 6.20 6.50 2.50 2.15 2.20 4.90 2.40 4.90 1.10
TPSH8045 8.00 8.00 4.30 2.50 3.00 6.00 3.20 5.80 1.40
TPSH8058 8.00 8.00 5.80 2.40 3.20 6.40 3.40 6.20 1.40
TPSH1028 10.0 10.0 2.80 3.40 3.20 7.40 4.00 7.20 1.80
TPSH1030 10.0 10.0 2.80 3.00 4.00 8.20 4.20 8.20 1.40
TPSH1038 10.0 10.0 3.80 3.40 3.20 7.40 4.00 7.20 1.80
TPSH1040 10.0 10.0 3.80 3.00 4.00 8.20 4.20 8.20 1.40
TPSH1050 10.0 10.0 4.80 3.00 4.00 8.20 4.20 8.20 1.40
TPSH1065 10.0 10.0 6.60 3.00 4.00 8.20 4.20 8.20 1.40

注: 可依客戶特殊需求設計

高飽磁功率型 (TPSH6011) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH6011-1R4 1.4 ± 30% 8 100K 7.96M 30 40 140 2600 1800
TPSH6011-2R7 2.7 ± 30% 8 100K 7.96M 48 62 100 2200 1450
TPSH6011-4R7 4.7 ± 30% 8 100K 7.96M 66 86 70 1800 1100
TPSH6011-6R8 6.8 ± 30% 7 100K 7.96M 105 136 55 1400 900
TPSH6011-100 10.0 ± 30% 12 100K 2.52M 170 220 45 1100 720
TPSH6011-150 15.0 ± 30% 10 100K 2.52M 240 320 32 950 620
TPSH6011-220 22.0 ± 30% 10 100K 2.52M 300 390 26 800 480
TPSH6011-330 33.0 ± 30% 10 100K 2.52M 430 560 22 680 380
TPSH6011-470 47.0 ± 30% 10 100K 2.52M 650 850 20 550 320
TPSH6011-680 68.0 ± 30% 12 100K 2.52M 920 1200 18 460 280
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH6013) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH6013-1R0 1.0 ± 30% 12 100K 7.96M 28 36 100 3200 2900
TPSH6013-1R5 1.5 ± 30% 10 100K 7.96M 32 40 90 3000 2400
TPSH6013-2R2 2.2 ± 30% 10 100K 7.96M 40 50 80 2500 2100
TPSH6013-3R3 3.3 ± 30% 10 100K 7.96M 45 60 70 2350 1750
TPSH6013-4R2 4.2 ± 30% 10 100K 7.96M 58 75 55 2100 1500
TPSH6013-6R4 6.4 ± 30% 10 100K 7.96M 85 110 45 1700 1300
TPSH6013-100 10.0 ± 30% 14 100K 2.52M 132 156 35 1400 1100
TPSH6013-150 15.0 ± 30% 12 100K 2.52M 180 235 26 1100 800
TPSH6013-220 22.0 ± 30% 12 100K 2.52M 260 325 22 950 720
TPSH6013-330 33.0 ± 30% 10 100K 2.52M 400 500 18 780 580
TPSH6013-470 47.0 ± 30% 10 100K 2.52M 540 675 14 660 500
TPSH6013-680 68.0 ± 30% 10 100K 2.52M 720 900 10 600 400
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH6018) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH6018-1R2 1.2 ± 30% 8 100K 7.96M 19 25 130 3600 2800
TPSH6018-1R8 1.8 ± 30% 8 100K 7.96M 22 28 90 3000 2300
TPSH6018-3R3 3.3 ± 30% 8 100K 7.96M 28 39 60 2500 1700
TPSH6018-4R7 4.7 ± 30% 8 100K 7.96M 32 42 50 2200 1400
TPSH6018-6R8 6.8 ± 30% 8 100K 7.96M 46 60 40 1900 1200
TPSH6018-100 10.0 ± 30% 12 100K 2.52M 68 88 30 1700 1000
TPSH6018-150 15.0 ± 30% 12 100K 2.52M 100 130 24 1500 800
TPSH6018-220 22.0 ± 30% 14 100K 2.52M 145 190 18 1200 650
TPSH6018-330 33.0 ± 30% 10 100K 2.52M 195 255 16 1000 580
TPSH6018-470 47.0 ± 30% 12 100K 2.52M 315 410 14 800 460
TPSH6018-680 68.0 ± 30% 12 100K 2.52M 455 600 12 620 360
TPSH6018-101 100.0 ± 30% 20 100K 2.52M 550 715 9 550 340
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH6025) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH6025-2R2 2.2 ± 30% 8 100K 7.96M 18.5 24 65 3400 2350
TPSH6025-3R3 3.3 ± 30% 8 100K 7.96M 21.0 27 50 3200 2000
TPSH6025-4R7 4.7 ± 30% 8 100K 7.96M 27.0 35 42 2700 1550
TPSH6025-6R8 6.8 ± 30% 8 100K 7.96M 32.0 42 36 2400 1300
TPSH6025-8R2 8.2 ± 30% 8 100K 7.96M 40.0 52 30 2200 1250
TPSH6025-100 10.0 ± 30% 12 100K 2.52M 44.0 57 25 2000 1050
TPSH6025-150 15.0 ± 30% 12 100K 2.52M 66.0 86 22 1800 920
TPSH6025-220 22.0 ± 30% 12 100K 2.52M 100 130 18 1600 700
TPSH6025-330 33.0 ± 30% 12 100K 2.52M 140 12 65 1200 640
TPSH6025-470 47.0 ± 30% 12 100K 2.52M 190 250 10 1000 480
TPSH6025-680 68.0 ± 30% 10 100K 2.52M 280 500 7 700 350
TPSH6025-101 100.0 ± 30% 24 100K 796K 385 500 7 700 370
TPSH6025-221 220.0 ± 30% 20 100K 796K 950 1250 4 420 240
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH8028) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH8028-3R3 3.3 ± 30% 12 100K 7.96M 60.0 17.5 23.0 3.60 3.50
TPSH8028-4R7 4.7 ± 30% 15 100K 7.96M 50.0 20.0 26.0 3.70 3.20
TPSH8028-6R8 6.8 ± 30% 13 100K 7.96M 40.0 34.0 45.0 2.80 2.50
TPSH8028-100 10.0 ± 30% 22 100K 2.52M 25.0 45.0 85.0 2.00 1.70
TPSH8028-150 15.0 ± 30% 20 100K 2.52M 20.0 66.0 130.0 1.60 1.50
TPSH8028-220 22 ± 30% 22 100K 2.52M 15.0 147.0 185.0 1.30 1.10
TPSH8028-470 47.0 ± 30% 14 100K 2.52M 12.0 177.0 230.0 1.20 1.00
TPSH8028-680 68 ± 30% 23 100K 2.52M 9.0 317.0 390.0 0.85 0.80
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH8030) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH8030-3R3 3.3 ± 30% 12 100K 7.96M 55.0 15.6 22.0 5.00 4.60
TPSH8030-4R7 4.7 ± 30% 10 100K 7.96M 42.0 22.6 30.0 4.60 3.80
TPSH8030-6R8 6.8 ± 30% 10 100K 7.96M 30.0 34.5 46.0 3.60 3.20
TPSH8030-100 10.0 ± 30% 18 100K 2.52M 25.0 47.3 60.0 3.00 2.60
TPSH8030-150 15.0 ± 30% 18 100K 2.52M 20.0 75.0 100.0 2.20 2.00
TPSH8030-220 22.0 ± 30% 18 100K 2.52M 16.0 105.0 130.0 2.00 1.75
TPSH8030-330 33.0 ± 30% 16 100K 2.52M 12.0 205.0 260.0 1.45 1.25
TPSH8030-470 47.0 ± 30% 16 100K 2.52M 12.0 205.6 260.0 1.45 1.25
TPSH8030-680 68.0 ± 30% 16 100K 2.52M 9.0 25.6 315.0 1.25 0.96
TPSH8030-101 100.0 ± 30% 24 100K 0.796M 7.0 415.0 520.0 0.85 0.75
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH8040) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH8040-3R3 3.3 ± 30% 12 100K 7.96M 40.0 13.8 18.0 6.00 5.00
TPSH8040-4R2 4.2 ± 30% 12 100K 7.96M 32.0 16.5 22.0 5.30 4.60
TPSH8040-6R2 6.2 ± 30% 10 100K 7.96M 28.0 25.0 32.0 4.20 4.00
TPSH8040-100 10.0 ± 30% 22 100K 2.52M 20.0 33.0 42.0 3.70 2.90
TPSH8040-150 15.0 ± 30% 20 100K 2.52M 18.0 55.0 70.0 2.80 2.50
TPSH8040-220 22.0 ± 30% 22 100K 2.52M 15.0 88 11.0 2.20 2.05
TPSH8040-330 33.0 ± 30% 22 100K 2.52M 12.0 115.0 150.0 1.90 1.75
TPSH8040-470 47.0 ± 30% 20 100K 2.52M 10.0 150.0 190.0 1.55 1.45
TPSH8040-680 68.0 ± 30% 18 100K 2.52M 8.0 205.0 260.0 1.35 1.10
TPSH8040-101 100.0 ± 30% 25 100K 0.796M 6.0 325.0 410.0 1.05 0.95
TPSH8040-151 150.0 ± 30% 18 100K 0.796M 5.0 445.0 560.0 0.90 0.77
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH8043) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH8043-1R0 1.0 ± 30% 15 100K 7.96M 70.0 8.1 10.0 6.60 7.50
TPSH8043-2R2 2.2 ± 30% 15 100K 7.96M 65.0 11.2 15.0 5.40 5.20
TPSH8043-3R3 3.3 ± 30% 12 100K 7.96M 54.0 12.5 17.0 5.10 4.50
TPSH8043-3R9 3.9 ± 30% 15 100K 7.96M 42.0 14.6 19.0 4.80 4.00
TPSH8043-4R7 4.7 ± 30% 13 100K 7.96M 36.0 17.0 22.0 4.60 3.60
TPSH8043-100 10.0 ± 30% 27 100K 2.52M 20.0 30.0 40.0 3.50 2.70
TPSH8043-150 15.0 ± 30% 26 100K 2.52M 15.0 46.0 60.0 2.70 2.00
TPSH8043-220 22.0 ± 30% 24 100K 2.52M 12.0 72.5 95.0 2.20 1.70
TPSH8043-330 33.0 ± 30% 21 100K 2.52M 11.0 100.0 130.0 1.70 1.40
TPSH8043-470 47.0 ± 30% 21 100K 2.52M 9.0 120.0 150.0 1.50 1.20
TPSH8043-680 68.0 ± 30% 20 100K 2.52M 7.0 192.0 250.0 1.20 1.00
TPSH8043-101 100 ± 30% 50 100K 0.796M 6.0 287.0 370.0 1.00 0.80
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH8045) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH8045-3R5 3.5 ± 30% 12 100K 7.96M 45.0 18.8 25.0 5.00 5.00
TPSH8045-4R7 4.7 ± 30% 10 100K 7.96M 30.0 22.0 27.5 4.60 4.40
TPSH8045-6R2 6.2 ± 30% 10 100K 7.96M 23.0 28.5 36.0 4.20 3.80
TPSH8045-100 10.0 ± 30% 16 100K 2.52M 18.0 35.8 48.0 3.50 3.30
TPSH8045-220 22.0 ± 30% 18 100K 2.52M 12.0 94.0 122.0 2.25 2.15
TPSH8045-330 33.0 ± 30% 14 100K 2.52M 8.0 118.0 150.0 2.00 1.80
TPSH8045-470 47.0 ± 30% 12 100K 2.52M 6.0 215.0 270.0 1.45 1.40
TPSH8045-680 68.0 ± 30% 8 100K 2.52M 4.0 320.0 400.0 1.25 1.20
TPSH8045-101 100.0 ± 30% 20 100K 0.70M 3.0 400.0 500.0 1.00 0.92
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH8058) 特性規格

產品料號 電感值
(µH)
Q
Ref.
測試頻率 直流阻抗 (mΩ) 自諧頻率 (MHz)
TYP.
有效電流 (mA)
TYP.
飽和電流 (mA)
TYP.
L Q TYP. MAX.
TPSH8058-3R9 3.9 ± 30% 8 100K 7.96M 45.0 12.0 16.0 6.50 4.50
TPSH8058-5R2 5.2 ± 30% 8 100K 7.96M 35.0 14.0 17.5 5.80 3.90
TPSH8058-6R8 6.8 ± 30% 8 100K 7.96M 30.0 16.0 20.0 5.50 4.00
TPSH8058-100 10.0 ± 30% 20 100K 2.52M 14.0 42.0 52.0 3.40 1.80
TPSH8058-220 22.0 ± 30% 20 100K 2.52M 14.0 42.0 52.0 3.40 1.80
TPSH8058-330 33.0 ± 30% 16 100K 2.52M 10.0 58.0 72.0 2.70 1.60
TPSH8058-470 47.0 ± 30% 12 100K 2.52M 7.0 80.0 10.0 2.30 1.50
TPSH8058-680 68.0 ± 30% 16 100K 2.52M 6.0 100.0 130.0 2.00 1.20
TPSH8058-101 100.0 ± 30% 22 100K 0.796M 5.0 124.0 160.0 1.70 0.90
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH1028) 特性規格

產品料號 電感值
(µH)
Q
Ref.
自諧頻率 (MHz)
TYP.
直流阻抗 (mΩ) 有效電流 (A)
TYP.
飽和電流 (A)
TYP.
TYP. MAX.
TPSH1028-1R0 1.0 ± 30% 14 100 4.9 6.5 7.00 8.00
TPSH1028-1R5 1.5 ± 30% 12 80 7.3 10.0 6.50 6.50
TPSH1028-2R2 2.2 ± 30% 12 65 11.0 15.0 5.30 4.80
TPSH1028-3R3 3.3 ± 30% 14 55 15.0 20.0 4.60 4.30
TPSH1028-4R7 4.7 ± 30% 12 40 16.5 3.0 4.50 3.80
TPSH1028-6R8 6.8 ± 30% 12 30 25.0 33.0 3.50 3.00
TPSH1028-8R2 8.2 ± 30% 12 28 28.5 37.0 3.30 2.70
TPSH1028-100 10.0 ± 30% 20 25 40.0 53.0 2.80 2.40
TPSH1028-150 15.0 ± 30% 26 22 69.0 90.0 2.00 2.00
TPSH1028-220 22.0 ± 30% 26 16 104.0 135.0 1.60 1.40
TPSH1028-330 33.0 ± 30% 24 12 139.0 180.0 1.25 1.20
TPSH1028-470 47.0 ± 30% 20 11 167.0 230.0 1.30 1.10
TPSH1028-560 56.0 ± 30% 22 10 208.0 270.0 1.10 1.00
TPSH1028-680 68.0 ± 30% 20 9 232.0 300.0 1.00 0.90
TPSH1028-820 82.0 ± 30% 20 8 323.0 420.0 0.90 0.85
TPSH1028-101 100.0 ± 30% 20 7 365.0 470.0 0.85 0.80
TPSH1028-121 120.0 ± 30% 18 6 428.0 560.0 0.65 0.70
TPSH1028-151 150.0 ± 30% 18 5 518.0 680.0 0.70 0.65
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH1030) 特性規格

產品料號 電感值
(µH)
Q
Ref.
自諧頻率 (MHz)
TYP.
直流阻抗 (mΩ) 有效電流 (A)
TYP.
飽和電流 (A)
TYP.
TYP. MAX.
TPSH1030-4R7 4.7 ± 30% 14 36 25.0 32.5 4.20 4.40
TPSH1030-6R2 6.2 ± 30% 12 30 32.0 42.0 3.80 3.90
TPSH1030-100 10.0 ± 30% 16 26 44.0 58.0 3.00 3.10
TPSH1030-150 15.0 ± 30% 16 22 73.0 95.0 2.60 2.55
TPSH1030-220 22.0 ± 30% 16 18 110.0 145.0 2.00 2.10
TPSH1030-330 33.0 ± 30% 12 14 150.0 195.0 1.70 1.74
TPSH1030-470 47.0 ± 30% 14 12 210.0 270.0 1.40 1.35
TPSH1030-680 68.0 ± 30% 14 10 285.0 370.0 1.20 1.22
TPSH1030-101 100.0 ± 30% 14 8.5 395.0 520.0 1.10 1.02
TPSH1030-151 150.0 ± 30% 12 5.5 640.0 840.0 0.85 0.84
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH1038) 特性規格

產品料號 電感值
(µH)
Q
Ref.
自諧頻率 (MHz)
TYP.
直流阻抗 (mΩ) 有效電流 (A)
TYP.
飽和電流 (A)
TYP.
TYP. MAX.
TPSH1038-1R5 1.5 ± 30% 14 65 5.2 7.5 7.20 7.00
TPSH1038-2R2 2.2 ± 30% 12 55 7.7 10.5 6.80 6.50
TPSH1038-3R5 3.5 ± 30% 14 35 11.5 15.0 5.50 5.50
TPSH1038-5R0 5.0 ± 30% 12 30 14.5 22.0 4.60 4.80
TPSH1038-6R2 6.2 ± 30% 12 25 16.5 24.0 4.00 4.20
TPSH1038-100 10.0 ± 30% 24 20 25.0 35.0 3.80 3.60
TPSH1038-150 15.0 ± 30% 24 16 37.0 50.0 2.80 2.70
TPSH1038-220 22.0 ± 30% 20 12 55.8 75.0 2.20 2.30
TPSH1038-330 33.0 ± 30% 22 10 86.0 112.0 1.80 1.80
TPSH1038-470 47.0 ± 30% 22 8 121.0 160.0 1.65 1.60
TPSH1038-680 68.0 ± 30% 24 6 220.0 300.0 1.30 1.10
TPSH1038-101 100.0 ± 30% 24 6 220.0 300.0 1.30 1.10
TPSH1038-151 150.0 ± 30% 20 5 358.0 476.0 0.90 0.80
TPSH1038-221 220.0 ± 30% 22 4 565.0 740.0 0.65 0.65
TPSH1038-331 330.0 ± 30% 20 3 773.0 1000.0 0.55 0.52
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH1040) 特性規格

產品料號 電感值
(µH)
Q
Ref.
自諧頻率 (MHz)
TYP.
直流阻抗 (mΩ) 有效電流 (A)
TYP.
飽和電流 (A)
TYP.
TYP. MAX.
TPSH1040-5R0 5.0 ± 30% 12 28.0 17.5 23.0 5.20 4.70
TPSH1040-6R2 6.2 ± 30% 12 24.0 21.5 28.0 4.70 4.30
TPSH1040-100 10.0 ± 30% 16 22.0 32.0 42.0 4.40 3.80
TPSH1040-150 15.0 ± 30% 18 16.0 60.0 78.0 2.90 2.80
TPSH1040-220 22.0 ± 30% 16 12.0 75.0 98.0 2.55 2.48
TPSH1040-330 33.0 ± 30% 16 10.0 110.0 140.0 2.05 2.00
TPSH1040-470 47.0 ± 30% 16 8.0 170.0 22.0 1.62 1.56
TPSH1040-680 68.0 ± 30% 16 7.0 245.0 320.0 1.45 1.40
TPSH1040-101 100.0 ± 30% 14 6.0 320.0 415.0 1.18 1.14
TPSH1040-221 220.0 ± 30% 14 4.0 760.0 950.0 0.78 0.72
TPSH1040-331 330.0 ± 30% 14 2.5 1080.0 1350.0 0.62 0.60
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH1050) 特性規格

產品料號 電感值
(µH)
Q
Ref.
自諧頻率 (MHz)
TYP.
直流阻抗 (mΩ) 有效電流 (A)
TYP.
飽和電流 (A)
TYP.
TYP. MAX.
TPSH1050-4R7 4.7 ± 30% 13 34.0 14.5 19.0 5.20 5.10
TPSH1050-100 10.0 ± 30% 16 20.0 26.0 34.0 4.40 3.80
TPSH1050-220 22.0 ± 30% 16 10.0 58.0 76.0 2.90 2.70
TPSH1050-330 33.0 ± 30% 14 8.5 70.0 90.0 2.70 2.10
TPSH1050-470 47.0 ± 30% 14 7.0 100.0 130.0 2.10 1.80
TPSH1050-680 68.0 ± 30% 14 6.5 144.0 186.0 1.75 1.45
TPSH1050-101 100.0 ± 30% 16 5.0 198.0 260.0 1.50 1.25
TPSH1050-151 150.0 ± 30% 16 4.0 330.0 430.0 1.15 1.05
TPSH1050-221 220.0 ± 30% 14 3.5 470.0 610.0 0.95 0.88
TPSH1050-331 330.0 ± 30% 11 2.5 690.0 900.0 0.84 0.70
TPSH1050-471 470.0 ± 30% 11 1.9 1050.0 1350.0 0.65 0.55
TPSH1050-681 680.0 ± 30% 11 1.6 1350.0 1760.0 0.56 0.48
TPSH1050-102 1000.0 ± 30% 30 1.4 2120.0 2760.0 0.47 0.40
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH1065) 特性規格

產品料號 電感值
(µH)
Q
Ref.
自諧頻率 (MHz)
TYP.
直流阻抗 (mΩ) 有效電流 (A)
TYP.
飽和電流 (A)
TYP.
TYP. MAX.
TPSH1065-4R2 4.2 ± 30% 14 45 18.0 23.0 5.60 7.00
TPSH1065-6R5 6.5 ± 30% 13 28 28.0 35.0 5.00 7.00
TPSH1065-100 10.0 ± 30% 14 20 33.0 41.0 4.90 4.00
TPSH1065-220 22.0 ± 30% 16 12 58.0 73.0 3.80 2.80
TPSH1065-330 33.0 ± 30% 10 7 93.0 120.0 2.70 2.40
TPSH1065-470 47.0 ± 30% 10 6 165.0 210.0 2.10 2.10
TPSH1065-680 68.0 ± 30% 8 5 195.0 250.0 1.85 1.75
TPSH1065-101 100.0 ± 30% 13 4 234.0 290.0 1.80 1.40
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高飽磁功率型 (TPSH) 料號標識

TPSH6011 - 1R0 M

型號
TPSH6011 TPSH6013 TPSH6018
TPSH6025 TPSH8028 TPSH8030
TPSH8040 TPSH8043 TPSH8045
TPSH8058 TPSH1028 TPSH1030
TPSH1038 TPSH1040 TPSH1050
TPSH1065

電感值
1R0 1.00µH
120 12.00µH
220 22.00µH
101 100.00µH
102 1000.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
