介质带通滤波器 (DF-C/D)
选择分页 : 3 / 7
介质带通滤波器 - (DF-C/D) 产品简介
<
>
德键电子 DF-C/D 系列微波介质带通滤波器，有高介电常数，是最佳的微波滤波和振荡器。
德键的陶瓷介质 (Ceramic Dielectric) 有着高介电常数及高 Q 值和高温稳定性，特别适合于设计稳定的微波振荡和滤波功能。
德键陶瓷介质适用于 CT1，CT2，900MHz，1.8GHz，2.4GHz，5.8GHz 无绳电话、无线耳机、无线麦克风。高介质系数材料及相关产品，可满足特殊的设计要求。德键电子生产微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等，符合 RoHS 标准。
DF-C/D 系列微波介质滤波器具有稳定的温度系数、小尺寸、高稳定性、低插入损耗、可焊性好。介质带通滤波器使用于微波通讯，数据传送雷达，电子对抗，军事，航空航天等领域。
下载 PDF 版本: 介质带通滤波器 (DF)。
DF-C/D 系列 介质滤波器尺寸 (单位: mm)
 介质带通滤波器 - DF-C/D 系列 尺寸图 |
DF-C/D 系列 介质滤波器技术特性
| 型号 | 中心频率 (MHz) |
带宽 (MHz) |
插入损耗 (dB)max. |
带内波动 (dB)max. |
驻波比 max. |
衰减值 (dB)min. (MHz) |
| DF1575S40C | 1575 | fo±20 | 2.0 | 0.7 | 2.0 | 20 at fo-100; 18 at fo+100 |
| DF1855S70C | 1855 | fo±35 | 2.0 | 0.7 | 2.0 | 20 at fo+300; 20 at fo-300 |
| DF1890S80C | 1890 | fo±40 | 2.0 | 0.7 | 2.0 | 15 at fo+250; 35 at fo-250 |
| DF1950S90C | 1950 | fo±45 | 3.0 | 0.7 | 2.0 | 45 at fo+975; 45 at fo-975 |
| DF2332S100C | 2332 | fo±50 | 2.5 | 0.7 | 2.0 | 25 at fo+500; 40 at fo-500 |
| DF2450S100C | 2450 | fo±50 | 2.0 | 0.7 | 2.0 | 12 at fo+250; 15 at fo-250 |
| DF3066S170D | 3066 | fo±85 | 2.0 | 1.0 | 2.0 | 10 at fo+300; 15 at fo-300 |
| DF3480S120D | 3480 | fo±60 | 2.0 | 1.0 | 2.0 | 10 at fo+500; 20 at fo-500 |
| DF3650S150D | 3650 | fo±75 | 2.0 | 1.0 | 2.0 | 15 at fo+750; 25 at fo-750 |
| DF4880S160D | 4880 | fo±80 | 2.0 | 1.0 | 2.0 | 5 at fo+350; 15 at fo-350 |
| DF5800S200D | 5800 | fo±100 | 2.0 | 1.0 | 2.0 | 5 at fo+400; 15 at fo-400 |
DF-C/D 系列 介质带通滤波器波形特性

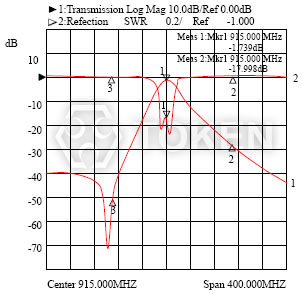

 DF-C/D 系列 I - Center 915.000MHz (-1.739dB) & (-17.998dB) Span 400.000MHz 波形特性 |
 DF-C/D 系列 II - Center 904.000MHz (-1.731dB) & (1.289dB) Span 300.000MHz) 波形特性 |
DF-C/D 系列 介质带通滤波器料号标识
| DF | 1950 | S | 90 | C | |||||||||||||||||
 | | | | | |||||||||||||||||
|
|
|
|
|
|||||||||||||||||
