德键的陶瓷介质 (Ceramic Dielectric) 有着高介电常数及高 Q 值,,和高温稳定性,特别适合于设计稳定的微波振荡和滤波功能。德键陶瓷介质适用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 无绳电话、无线耳机、无线麦克风。
德键电子生产微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,采用高介质系数材料及微波介质陶瓷,可满足特殊的设计要求。符合 RoHS 标准。
BP-S 系列介质滤波器稳定的温度系数,小尺寸高稳定性,插入损耗低,可焊性好。介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。
下载 PDF 版本: 介质带通滤波器 (DF)。

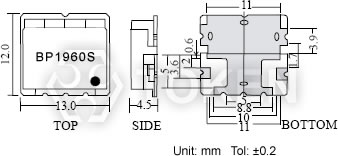

介质滤波器 BP-S 系列 尺寸图
|
型号 | 中心频率 (MHz) |
带宽 (MHz) |
插入损耗 (dB)max. |
带内波动 (dB)max. |
驻波比 max. |
衰减值 (dB)min. (MHz) |
BP33R881S30A | 881.5 | fo±12.5 | 2.5 | 1.0 | 1.8 | 53 at fo±779 |
BP64R836S30A | 836.5 | fo±15 | 3.0 | 1.2 | 1.7 | 18 at fo±32.5 |
BP64R881S30A | 881.5 | fo±15 | 3.0 | 1.2 | 1.7 | 18 at fo ±32.5 |
BP34R1765S30A | 1765 | fo±15 | 3.5 | 1.0 | 1.8 | 30 at fo ±90 |
BP34R1855S30A | 1855 | fo±15 | 3.5 | 1.0 | 1.8 | 30 at fo ±90 |
BP55R1750S60A | 1750 | fo±30 | 3.0 | 1.5 | 1.7 | 30 at fo ±1810 |
BP55R1765S10A | 1765 | fo±5 | 5.0 | 1.0 | 1.8 | 20 at fo ±20 |
BP55R1765S30A | 1765 | fo±15 | 3.0 | 1.3 | 1.6 | 40 at fo ±80 |
BP55R1855S10A | 1855 | fo±5 | 5.0 | 1.0 | 1.8 | 20 at fo ±20 |
BP55R1855S30A | 1855 | fo±15 | 3.8 | 1.3 | 1.6 | 40 at fo ±80 |
BP66R1755S10A | 1755 | fo±5 | 10.0 | 1.0 | 2.0 | 22at fo ±1765 |
BP66R1845S10A | 1845 | fo±4.5 | 13.0 | 3.0 | 2.0 | 28 at fo ±1855 |
BP34R2315S30A | 2315 | fo±15 | 2.7 | 1.0 | 1.7 | 40 at fo ±160 |
BP34R2385S30A | 2385 | fo±15 | 2.7 | 1.0 | 1.7 | 40 at fo ±160 |
BP34R2442S80A | 2442 | fo±42 | 2.5 | 1.0 | 1.7 | 40 at fo ±160 |
BP64R409S10A | 409.5 | fo±3.5 | 3.0 | 0.8 | 1.7 | 30 at fo ±423 |
BP64R426S10A | 426.5 | fo±3.5 | 3.0 | 0.8 | 1.7 | 30 at fo ±413 |
BP66R1410S30A | 1410 | fo±14.5 | 3.0 | 1.0 | 1.5 | 18 at fo ±34.5 |
BP86R1474S10A | 1474 | fo±2.5 | 12.0 | 2.8 | 2.0 | 15 at fo ±10 |
BP34R1880S60A | 1880 | fo±32.5 | 2.5 | 1.0 | 1.5 | 18 at fo ±100 |
BP34R1960S60A | 1960 | fo±32.5 | 3.0 | 1.0 | 1.4 | 45 at fo ±130 |
BP34R1950S60A | 1950 | fo±30 | 3.0 | 1.0 | 1.8 | 38 at fo ±60 |
BP34R2140S60A | 2140 | fo±30 | 3.0 | 1.0 | 1.8 | 38 at fo ±60 |
BP | 3 | 4R | 1765 | S | 30 | A | |||||||||||||||||||||
|
|
|
|
|
|
|
