径向编带元件陶瓷 谐振器 滤波器 带装尺寸

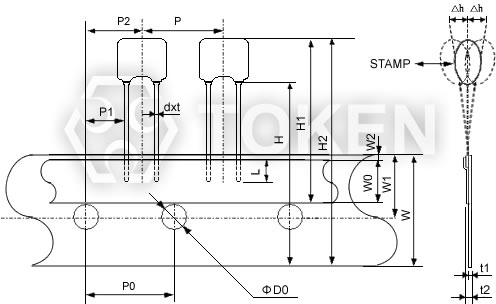

陶瓷谐振器滤波器径向编带尺寸

陶瓷谐振器滤波器径向编带尺寸陶瓷谐振器滤波器径向编带尺寸
Notes:
* Include the slant of products.
** Varies with part number.
符号 尺寸 (Unit: mm)
P 12.7±0.5
P0 12.7±0.2
P1 3.85±0.5
P2 6.35±1.3 *
F 0.5+0.5/-0.3
dxt 0.5x0.3(±0.1)
W 18.0±0.5
W0 5.5±0.5
W1 9.0±0.5
W2 1.0max
H 18.0+0.5/-1.0
H1 27.0max **
H2 36.0max **
L 3.0main
ΦD0 4.0±0.2
t1 0.6±0.2
t2 1.5max
Δh 1.0max

陶瓷谐振器滤波器径向编带尺寸二陶瓷谐振器滤波器径向编带尺寸二
Notes:
* Include the slant of products.
** Varies with part number.
符号 尺寸 (Unit: mm)
P 12.7±0.5
P0 12.7±0.2
P1 3.85±0.5
P2 6.35±1.3 *
F 0.5+0.5/-0.3
dxt 0.5x0.3(±0.1)
W 18.0±0.5
W0 5.5±0.5
W1 9.0±0.5
W2 1.0max
H 18.0+0.5/-1.0
H1 27.0max **
H2 36.0max **
L 3.0main
ΦD0 4.0±0.2
t1 0.6±0.2
t2 1.5max
Δh 1.0max

陶瓷谐振器滤波器编带包装方法

陶瓷谐振器滤波器编带包装方法陶瓷谐振器滤波器编带包装方法

编带盘尺寸（单位：mm）

陶瓷谐振器滤波器编带盘尺寸陶瓷谐振器滤波器编带盘尺寸
ΦA ΦB W T 数量每卷 载带尺寸
179±2 60 typ 8.4 min 14.0max 3000typ 8
179±2 60 typ 12.4 min 19.4max 3000typ 12
179±2 60 typ 12.4 min 19.4max 1000typ 12
179±2 60 typ 16.4 min 22.4max 1000typ 16
330±3 80 min 12.4 min 19.4max 4000typ 12
330±3 80 min 16.4 min 22.4max 4000typ 16

编带尺寸（单位：mm）

陶瓷谐振器滤波器编带尺寸陶瓷谐振器滤波器编带尺寸
  A
±0.2		 B
±0.2		 C
±0.3		 D
±0.1		 E
±0.1		 F
±0.1		 G
±0.1		 H
±0.1		 ΦJ
±0.1		 ΦN
±0.1		 M
max		 R
max		 K
±0.2		 T
±0.1
ZTACC MG
ZTTCC MG		 3.8 7.8 16.0 7.5 1.75 8.0 4.0 2.0 1.5 1.6 10° 0.3 2.1 0.3
ZTACR MG
ZTTCR MG		 2.2 4.7 12.0 5.5 1.75 4.0 4.0 2.0 1.6 1.6 3° 0.3 1.3 0.3
ZTACS MT/MX
ZTTCS MT/MX		 5.0 4.4 12.0 5.5 1.75 8.0 4.0 2.0 1.5 1.6 10° 0.3 1.8 0.3
ZTACV MT/MX
ZTTCV MT/MX		 3.4 4.0 12.0 5.5 1.75 8.0 4.0 2.0 1.5 1.6 10° 0.3 1.3 0.3
ZTACW MX
ZTTCW MX		 2.2 2.8 8.0 3.5 1.75 4.0 4.0 2.0 1.6 1.1 3° 0.3 1.3 0.2

剥离强度测试条件

剥离强度测试条件剥离强度测试条件

推荐使用再流焊，焊接条件

推荐使用再流焊，焊接条件推荐使用再流焊，焊接条件
