共模电感滤波器 共模扼流圈(TCPWCH) For USB, IEEE 394, Lan Interface
共模电感滤波器 - TCPWCH For USB, IEEE 394, Lan Interface
德键 EMI 讯号用共模电感 (TCPWCH) 贴片尺寸齐全，超薄设计，节省空间。
<
>
德键 TCPWCH 系列共模滤波器电感 (Common Mode Choke)，简称共模电感，巴伦器，或共模扼流圈。采用铁氧体磁心双线并绕设计，具有极高的始导磁率，对干扰具有极好的抑制作用；高饱和磁感应强度，在电流强干扰的场合不易磁化到饱和。卓越的温度稳定性，性能的变化接近于线性。有效地抑制高共模噪音及低差模噪声，稳定高速信号波形，提高电子设备抗干扰能力，是杂讯抑制最佳对策。
德键电子提供完整共模电感标准贴片尺寸 0805，1206，1810，1812，其对应厚度仅 1.2 mm，2.0 mm，2.2 mm，和 2.8 mm，使其成为超薄片式共模扼流圈。阻抗范围齐全从 12 Ω 到 5800 Ω，
(TCPWCH)电气性能具有高差模截止频率，及在宽范围的频率内共模噪声衰减，使其成为理想的选择，适合抑制超高速信号线的噪声，如 Display Port，DVI，USB 3.x，和 HDMI 2.0。扼流圈 (TCPWCH) 也适用于高速差分信号线，如 USB，IEEE1394，LVDS，且兼容于 USB Type-C 规范。
德键可根据要求提供定制，也可以生产超出这些规格的电感器。与 TDK、Murata 共模电感、及 Vishay 共模扼流圈兼容。产品符合 RoHS，无铅焊接技术及 100% 无铅，充分满足客户及环境保护。更详细的信息，请联系我们的销售部门。
下载 PDF 版本: 共模电感滤波器 共模扼流圈 (TCPWCH)。
特性 :
- 推荐焊接方式：回流焊。
- 超薄厚度，精巧 SMD 尺寸设计，0805/1206/1810/1812。
- 杂讯抑制对策佳，高共模噪音抑制和低差模噪声信号抑制。
- 抑制低差模噪声信号，减少在高速信号中的干扰源。
用途 :
- 针对高速信号辐射发射的预防措施，如 USB，IEEE 1394（Firewire）或 LAN 网络介面。
- 个人电脑及周边设备的 USB 线路。
- DVC，STB 的 IEEE 1394 线路。
- 液晶显示面板，低压微分信号。

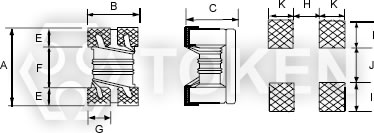

结构图及规格尺寸 讯号用 (TCPWCH-2012/3216/4525/4532/453226/453228)
|
|||||||||||||||||
| 型号 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||||||||
|
TCPWCH-2012 (0805) |
2.00±0.20 (0.079±0.008) |
1.20±0.20 (0.047±0.008) |
1.20±0.20 (0.047±0.008) |
0.45 (0.018) |
0.40 (0.016) |
0.40 (0.016) |
1.20 (0.047) |
0.80 (0.031) |
2.60 (0.102) |
||||||||
|
TCPWCH-3216 (1206) |
3.20±0.20 (0.126±0.008) |
1.60±0.20 (0.063±0.008) |
2.00±0.20 (0.079±0.008) |
0.60 (0.024) |
0.60 (0.024) |
0.40 (0.016) |
1.60 (0.063) |
1.60 (0.063) |
3.70 (0.146) |
||||||||
|
TCPWCH-4525 (1810) |
4.80±0.20 (0.189±0.008) |
2.80±0.20 (0.110±0.008) |
2.20±0.20 (0.087±0.008) |
0.75 (0.030) |
0.75 (0.030) |
0.70 (0.027) |
2.70 (0.106) |
3.00 (0.118) |
5.50 (0.216) |
||||||||
|
TCPWCH-4532 (1812) |
4.50±0.20 (0.177±0.008) |
3.20±0.20 (0.126±0.008) |
2.80±0.20 (0.110±0.008) |
1.00 (0.039) |
1.00 (0.039) |
0.40 (0.016) |
3.60 (0.141) |
2.10 (0.082) |
4.90 (0.192) |
||||||||
|
TCPWCH-453226 (1812) |
4.50±0.20 (0.177±0.008) |
3.20±0.20 (0.126±0.008) |
2.60±0.20 (0.102±0.008) |
1.00 (0.039) |
1.00 (0.039) |
0.40 (0.016) |
3.60 (0.141) |
2.10 (0.082) |
4.90 (0.192) |
||||||||
|
TCPWCH-453228 (1812) |
4.50±0.20 (0.177±0.008) |
3.20±0.20 (0.126±0.008) |
2.80±0.20 (0.110±0.008) |
1.00 (0.039) |
1.00 (0.039) |
0.40 (0.016) |
3.60 (0.141) |
2.10 (0.082) |
4.90 (0.192) |
||||||||
电气特性规格 讯号用 (TCPWCH-2012)
| 产品料号 | 阻抗 (Ω) | 公差 (±)% | 测试频率 (MHz) | 直流阻抗 (Ω) Max. | 定格电流 (mA) Max. |
| TCPWCH-2012-120TR | 12 | 25% | 100 | 0.20 | 450 |
| TCPWCH-2012-240TR | 24 | 25% | 100 | 0.25 | 420 |
| TCPWCH-2012-320TR | 32 | 25% | 100 | 0.25 | 400 |
| TCPWCH-2012-500TR | 50 | 25% | 100 | 0.25 | 400 |
| TCPWCH-2012-670TR | 67 | 25% | 100 | 0.25 | 400 |
| TCPWCH-2012-750TR | 75 | 25% | 100 | 0.70 | 280 |
| TCPWCH-2012-900TR | 90 | 25% | 100 | 0.30 | 400 |
| TCPWCH-2012-121TR | 120 | 25% | 100 | 0.30 | 370 |
| TCPWCH-2012-141TR | 140 | 25% | 100 | 0.32 | 360 |
| TCPWCH-2012-161TR | 160 | 25% | 100 | 0.35 | 350 |
| TCPWCH-2012-181TR | 180 | 25% | 100 | 0.35 | 330 |
| TCPWCH-2012-201TR | 200 | 25% | 100 | 0.40 | 300 |
| TCPWCH-2012-221TR | 220 | 25% | 100 | 0.40 | 300 |
| TCPWCH-2012-261TR | 260 | 25% | 100 | 0.40 | 300 |
| TCPWCH-2012-371TR | 370 | 25% | 100 | 0.45 | 280 |
阻抗 VS 频率 曲线图 (TCPWCH-2012)
 |
 |
 |
 |
电气特性规格 讯号用 (TCPWCH-3216)
| 产品料号 | 阻抗 (Ω) | 公差 (±)% | 测试频率 (MHz) | 直流阻抗 (Ω) Max. | 定格电流 (mA) Max. |
| TCPWCH-3216-330TR | 33 | 25% | 100 | 0.20 | 400 |
| TCPWCH-3216-500TR | 50 | 25% | 100 | 0.25 | 400 |
| TCPWCH-3216-900TR | 90 | 25% | 100 | 0.30 | 400 |
| TCPWCH-3216-121TR | 120 | 25% | 100 | 0.30 | 400 |
| TCPWCH-3216-161TR | 160 | 25% | 100 | 0.40 | 350 |
| TCPWCH-3216-221TR | 220 | 25% | 100 | 0.45 | 300 |
| TCPWCH-3216-261TR | 260 | 25% | 100 | 0.50 | 310 |
| TCPWCH-3216-501TR | 500 | 25% | 100 | 0.80 | 260 |
| TCPWCH-3216-601TR | 600 | 25% | 100 | 0.80 | 260 |
| TCPWCH-3216-102TR | 1000 | 25% | 100 | 1.00 | 250 |
| TCPWCH-3216-222TR | 2200 | 25% | 100 | 1.20 | 200 |

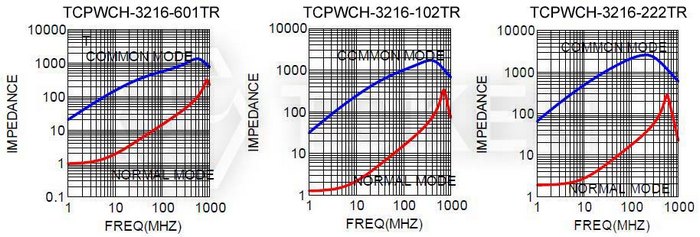

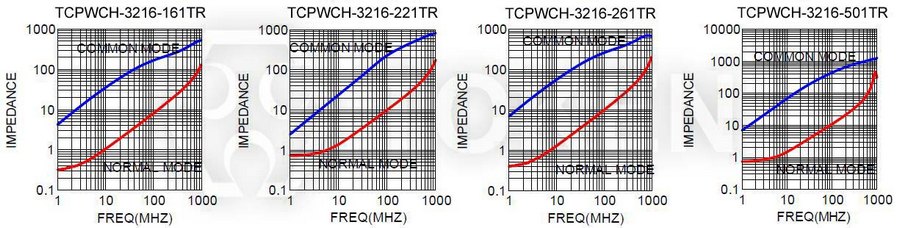

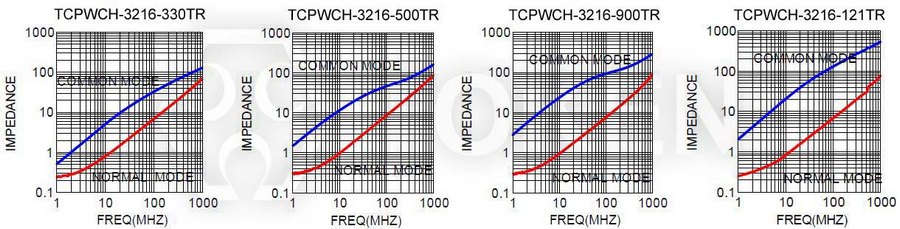

阻抗 VS 频率 曲线图 (TCPWCH-3216)
 |
 |
 |
电气特性规格 讯号用 (TCPWCH-4525)
| 产品料号 | 阻抗 (Ω) | 公差 (±)% | 测试频率 (MHz) | 直流阻抗 (Ω) Max. | 定格电流 (mA) Max. |
| TCPWCH-4525-600A30TR | 60 | 25% | 100 | 0.10 | 3000 |
| TCPWCH-4525-121A20TR | 120 | 25% | 100 | 0.20 | 2000 |
| TCPWCH-4525-221A20TR | 220 | 25% | 100 | 0.20 | 2000 |
| TCPWCH-4525-601A15TR | 600 | 25% | 100 | 0.30 | 1500 |
| TCPWCH-4525-601A20TR | 600 | 25% | 100 | 0.20 | 2000 |
| TCPWCH-4525-701A20TR | 700 | 25% | 100 | 0.15 | 2000 |
| TCPWCH-4525-102A10TR | 1000 | 25% | 100 | 0.40 | 1000 |
| TCPWCH-4525-122A10TR | 1200 | 25% | 100 | 0.40 | 1000 |
| TCPWCH-4525-142A10TR | 1400 | 25% | 100 | 0.40 | 1000 |
阻抗 VS 频率 曲线图 (TCPWCH-4525)
 |
 |
 |
电气特性规格 讯号用 (TCPWCH-4532)
| 产品料号 | 阻抗 (Ω) | 公差 (±)% | 测试频率 (MHz) | 直流阻抗 (Ω) Max. | 定格电流 (mA) Max. |
| TCPWCH-453228-900A40TR | 90 | 25% | 100 | 0.050 | 4000 |
| TCPWCH-4532-231A35TR | 230 | 25% | 100 | 0.051 | 3500 |
| TCPWCH-4532-421A32TR | 420 | 25% | 100 | 0.052 | 3200 |
| TCPWCH-4532-601A25TR | 600 | 25% | 100 | 0.065 | 2500 |
| TCPWCH-4532-801A23TR | 800 | 25% | 100 | 0.100 | 2300 |
| TCPWCH-4532-901A22TR | 900 | 25% | 100 | 0.100 | 2200 |
| TCPWCH-4532-102A21TR | 1000 | 25% | 100 | 0.110 | 2100 |
| TCPWCH-4532-142A20TR | 1400 | 25% | 100 | 0.120 | 2000 |
阻抗 VS 频率 曲线图 (TCPWCH-4532)
 |
 |
电气特性规格 讯号用 (TCPWCH-453226/453228)
| 产品料号 | 电感量 (µH) 100KHz/100mV |
阻抗 (Ω) TYP 10MHz |
直流阻抗 (Ω) Max. |
定格电流 (mA) Max. |
定格电压 (V) (DC) |
绝缘阻抗 (MΩ) Min. |
| TCPWCH-453226-101YTR | 100(+50/-30%) | 5800 | 2.0 | 250 | 50 | 10 |
| TCPWCH-453228-110YTR | 11(+50/-30%) | 600 | 0.6 | 250 | 50 | 10 |
| TCPWCH-453228-220YTR | 22(+50/-30%) | 1200 | 1.0 | 200 | 50 | 10 |
| TCPWCH-453228-510YTR | 51(+50/-30%) | 5800 | 1.0 | 200 | 50 | 10 |
阻抗 VS 频率 曲线图 (TCPWCH-453226/453228)
 |
电气性能试验 (TCPWCH)
| 项目 | 说明 | 试验条件 / 试验方法 |
| 阻抗值 | Refer to standard electrical characteristic spec. |
LCR Meter HP 4291B |
| 直流阻抗 (RDC) | Micro-Ohm meter (GOM-801G) | |
| 耐电压 (VDC) | 无明显损伤 | 测试电压：2.5 倍额定电压 测试时间：60 秒. 充电电流：0.5mA |
| 额定电压 (VDC) | 测试电压：额定电压 测试时间：1 到 5 秒. 充电电流：1mA |
|
| 绝缘电压 (I.R.) | 充电电流：1 minute 10MΩ min |
机械性能试验 (TCPWCH)
| 项目 | 说明 | 试验条件 / 试验方法 |
| 黏着性试验 (拉力测试) |
Base: 0805 ≥ 2 Lbs Cover: 0805 ≥ 1 Lbs Base: 1206 ≥ 4 Lbs Cover: 1206 ≥ 2 Lbs |
物件应焊在镀锡铜板上 (232±5°C 10秒钟)。震动测试仪应安装在物件一侧。 物件须能承受 2-4 Pounds 而不会松散 |
| 落下试验 | 无明显损伤 | 从每一边及每一角依序释落，共落下十次 落下高度：100厘米 重量：125g |
| 可焊性测试 | 覆盖90%面积以上 | 电感须浸入 235±5°C 溶锡锅内 5 秒钟 |
| 振动测试 (低频) |
无明显损伤 | 1. 振幅：1.5 m/m 2. 频率：10-55-10 Hz(1min) 3. 方向：X, Y, Z 4. 时间：2 Hrs/X, Y, Z |
耐热性能试验 (TCPWCH)
| 项目 | 说明 | 试验条件 / 试验方法 |
| 低温存储测试 | 阻抗值变化范围在 20% 以内，表面无明显损伤。 | 1. 测试温度：-40°C±2°C 2. 测试时间：1000±48 小时 3. 常温放置1小时测量。 |
| 热冲击测试 |  循环5个周期 |
|
| 高温存储测试 | 1. 测试温度：85°C±2°C 2. 测试时间：1000±48 小时 3. 常温放置1小时测量。 |
|
| 耐湿测试 | 1. 测试温度：40°C±2°C 2. 湿度：90% ~ 95% 3. 测试时间：48±2 小时 |
|
| 高温负载测试 | 没有明显开路损伤 | 1. 测试温度：85°C±2°C 2. 测试时间：96±12 小时 3. 负载∶允许直流电流 |
| 低温负载测试 | 1. 测试温度：-40°C±2°C 2. 测试时间：96±12 小时 3. 负载∶允许直流电流 |
Note: 储存温度: 25±3°C; 湿度:<80%RH
料号标识 (TCPWCH-2012/3216)
| TCPWC | H | - | 2012 | - | 120 | TR | |||||||||||||||||||||||||||||
 | | | | | |||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||
料号标识 (TCPWCH-4525/4532)
| TCPWC | H | - | 4525 | - | 600 | A30 | TR | |||||||||||||||||||||||||||||||||||||
| | | | | | |||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
料号标识 (TCPWCH-453226/453228)

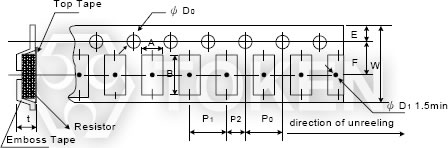

| TCPWC | H | - | 453226 | - | 101 | Y | TR | |||||||||||||||||||||||||||||||||
| | | | | | |||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
