贴片巴伦变压器 RF 平衡-不平衡变压器 (TCB5FL) 混频器用
贴片巴伦变压器 RF 平衡-不平衡变压器 - TCB5FL 混频器用系列
德键 RF Balun 贴片变压器(TCB5FL)，是最佳处理 RF 差分电路传输到单端的装置。
巴伦变压器 (Balun Transformer) 是一对由单端传输平衡的装置，电流的方向相反，大小相等，如推挽电路，双绞电缆线，半波振子天线等。另一对端子变换为差分传输不平衡，一侧连接到电气接地，另一侧承载信号，如线微带线，同轴电缆等。平衡-不平衡变换器即 (Balance-Unbalance)，英文将其缩写合并成一个新词 Balun，音译中文为巴伦，平衡-不平衡巴伦 (Balun) 是变换器的一种。射频巴伦变压器广泛应用于低功率电子电路中，以实现阻抗匹配最大的功率传输，用于升压或降压，并且用于隔离两个电路的直流保持交流连续性。也用于共模抑制和平衡不平衡变压器。
德键电子引进最新的双线/三线配对绕组技术，实现一致性最佳化，均匀耦合布线，通过缠绕铁氧体磁芯制成，底座针脚端经过特别设计，可直接安装在 PCB 上，是在开发的表面贴装巴伦中，最具成本效益的产品之一。广泛应用于台式电脑，电视机等大型装置。适用于STB，双平衡混频器，宽带变压器，有线调制解调器的混频器，晶体管，和阻抗转换，地面数字广播小型设备，调谐天线中的不平衡平衡信号输入之间进行转换电路。
表面贴装射频巴伦变压器 (TCB5FL)混频器用，具有 6.9 x 6.9 mm 坚固尺寸，拥有电器特性 300 μiac 电导率，三种圈数可供选择 2 1/2 T，3 1/2 T，4 1/2 T。高频杂讯抑制，讯号不衰减，使用方便。
德键 (TCB5FL) 共模变压器主要用于最大功率传输及阻抗匹配，符合 RoHS 规范，Lead-Free 无铅标准，与 Murata 巴伦变压器兼容，为全球客户提供全面的应用工程和设计支持。
下载 PDF 版本: 贴片巴伦变压器 RF 平衡-不平衡变压器 (TCB5FL) 混频器用。
- 使用双线并绕方式平衡度更佳。
- 提供卷装或带装包装方式，适用于 SMT 自动表面安装。
- 多频变压器、平衡-不平衡变压器。
- 双平衡调音装置、阻抗变压器。
- 数字机顶盒 BALUN 混频变压器。
- 有线电视猫 Modem，BALUN 混频变压器。

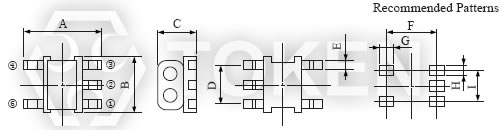

结构图及规格尺寸 (TCB5FL) 单位：mm
|
|||||||||||||||||
| 型号 | A (max) |
B (max) |
C (max) |
D | E | F | G | H | I | ||||||||
| TCB5FL | 6.9 | 6.9 | 3.6 | 4.0 | 5-0.6 | 5.7 | 1.7 | 1.2 | 4.0 | ||||||||
注: 可依客户特殊需求设计
电气特性 (TCB5FL)
| 产品料号 | 圈 数 1-6=2-4=2-6=3-4 |
μiac |
| TCB5FL - 616DB1196 | 2 1/2 T | 300 |
| TCB5FL - 616DB1197 | 3 1/2 T | 300 |
| TCB5FL - 616DB1198 | 4 1/2 T | 300 |
测试电路 (TCB5FL)
|
|||||||||||||||||
代表特性图 (TCB5FL)
|
|||||||||||||||||
料号标识 (TCB5FL)
| TCB5FL | - | 616DB1196 | ||||||||
 | | |||||||||
|
|
|||||||||
