貼片耐沖擊電阻器 脈衝電阻 浪湧電阻
(PWR)(PWR) 脈衝電阻 浪湧片式系列比傳統的表面貼裝電阻,更耐衝擊,
多提供高達百分之五十或更高的額定功率。
由於電子設計工程師,增加了設備的功率密度,相對需求小型化的表面貼裝單芯晶片電路保護的電阻器也增加了。 德鍵電子開發的 (PWR) 片式系列電阻器,提供厚重模壓線繞電阻,或多芯片元件的經濟替代解決方案,同時也節省了電路板空間和製造成本。
為了滿足日益增長 (PWR) 系列耐沖擊電阻的需求,德鍵已開發了一系列的脈衝貼片電阻,改進耐沖擊貼片的額定功率,並降低表面安裝尺寸。 (PWR) 系列片式電阻器比傳統的表面貼裝電阻,可多提供高達百分之五十或更高的額定功率 - 高達 1.5W 於標準的 2512 尺寸。
(PWR) 系列主要採用專有的功率薄膜材料和先進製造工藝組合,並提供四種標準尺寸(0603,0805,1206,1210,2010 和 2512),額定功率由 1/10W 到 1.5W,最大工作電壓從 100V 至 500V。 阻值範圍從 10 Ω 到 20 MΩ,且阻值公差精確至 0.5 個百分點。德鍵 (PWR) 系列符合有害物質限制及 RoHS 標準。
隨著額定功率的增加,(PWR) 系列電阻還具有高浪湧和高額定電壓,使它們在要求浪湧及脈衝環境中表現非常穩定的性能。 (PWR) 芯片電阻系列,常指定使用於電源供應器,電路保護裝置,便攜式電池充電器,馬達控制和線路供電設備。
德鍵電子生產優異性能的耐脈衝貼片電阻 (PWR),聯繫我們的銷售,以獲取更多產品新信息。下載 PDF 版本: 耐脈衝貼片電阻 (PWR)。
特性:
- 高額定功率
- 工作額定電壓增強型
- 公差精度從 ±0.5% - ±5%
- 標準封裝尺寸 0603, 0805, 1206, 1210, 2010, and 2512
- 優秀的耐浪湧及耐脈衝擊性能
常應用於:
- 電源供應器,診斷設備
- 工業控制,液晶視頻監視器
- 電機控制和線路,供電設備
- 便攜式電池充電器,醫療器械
- 儀表(測試/測量),電路保護裝置
耐沖擊貼片尺寸結構 (PWR)
|
|||||||
品名 | L (Unit: mm) | W (Unit: mm) | T (Unit: mm) | D1 (Unit: mm) | D2 (Unit: mm) | 重量(g)/1000pcs | |
PWR03 (0603) | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 2,042 | |
PWR05 (0805) | 2.00±0.10 | 1.25±0.10 | 0.50±0.10 | 0.35±0.20 | 0.40±0.25 | 4,368 | |
PWR06 (1206) | 3.10±0.10 | 1.55±0.10 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 | 8,947 | |
PWR13 (1210) | 3.10±0.10 | 2.60±0.15 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 | 15,959 | |
PWR10 (2010) | 5.00±0.10 | 2.50±0.15 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 | 24,241 | |
PWR12 (2512) | 6.35±0.10 | 3.10±0.15 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 | 39,448 |
建議使用焊接區 (Unit: mm) (PWR)
|
||||
品名 | A (mm) | B (mm) | C (mm) | |
PWR03 (0603) | 0.90 | 0.60 | 0.90 | |
PWR05 (0805) | 1.20 | 0.70 | 1.30 | |
PWR06 (1206) | 2.00 | 0.90 | 1.60 | |
PWR13 (1210) | 2.00 | 0.90 | 2.80 | |
PWR10 (2010) | 3.80 | 0.90 | 2.80 | |
PWR12 (2512) | 3.80 | 1.60 | 3.50 |

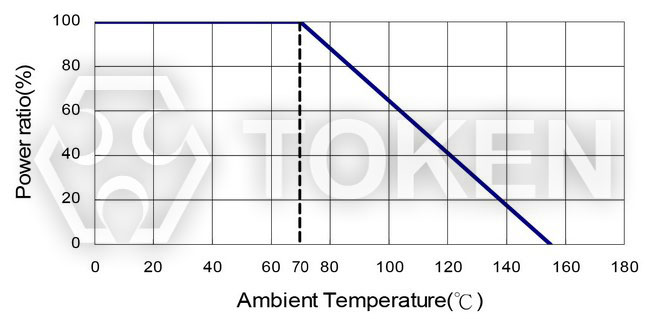

標準型電氣規格 (PWR)
品名 | 額定功率 at 70°C | 工作溫度範圍 | 最大工作電壓 | 最大負載電壓 | 精度公差 (%) | 阻值範圍 (Ω) | 溫度系數 PPM/°C |
PWR03 (0603) | 1/10W | -55 ~ +155°C | 50V | 100V | ±0.5% | 10Ω~294Ω | ±200 |
±1%, ±5% | 1Ω~294Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 300Ω~1MΩ | ±100 | |||||
PWR05 (0805) | 1/8W | -55 ~ +155°C | 150V | 300V | ±0.5% | 10Ω~294Ω | ±200 |
±1%, ±5% | 1Ω~294Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 300Ω~20MΩ | ±100 | |||||
PWR06 (1206) | 1/3W | -55 ~ +155°C | 200V | 400V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 | |||||
PWR13 (1210) | 1/2W | -55 ~ +155°C | 200V | 400V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 | |||||
PWR10 (2010) | 3/4W | -55 ~ +155°C | 400V | 800V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 | |||||
PWR12 (2512) | 1.5W | -55 ~ +155°C | 500V | 1000V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 |
|
高功率型電氣規格 (PWR)
品名 | 額定功率 at 70°C | 工作溫度範圍 | 最大工作電壓 | 最大負載電壓 | 精度公差 (%) | 阻值範圍 (Ω) | 溫度系數 PPM/°C |
PWR03 (0603) | 1/8W, 1/5W | -55 ~ +155°C | 50V | 100V | ±0.5% | 10Ω~294Ω | ±200 |
±1%, ±5% | 1Ω~294Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 300Ω~1MΩ | ±100 | |||||
PWR05 (0805) | 1/4W | -55 ~ +155°C | 150V | 300V | ±0.5% | 10Ω~294Ω | ±200 |
±1%, ±5% | 1Ω~294Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 300Ω~20MΩ | ±100 | |||||
PWR06 (1206) | 1/2W | -55 ~ +155°C | 200V | 400V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 | |||||
PWR10 (2010) | 1W | -55 ~ +155°C | 400V | 800V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 |
|
電氣特性測試 (PWR)
|
||||
項目 | 規格 | 測試方法 | ||
短時間過負荷 Short Time Overload |
±0.5% | JIS-C-5201-1 4.13 IEC-60115-1 4.13 RCWV*2.5 或最大過負荷電壓 5 秒鐘。 |
||
浸析測試 Leaching |
個體浸析面積 ≥5% 整體浸析面積 ≥10% |
JIS-C-5201-1 4.18 IEC-60068-2-58 8.2.1 -55°C~155°C, 5 循環。 |
||
溫度系數 Temperature Coefficient of Resistance |
如規格 | JIS-C-5201-1 4.8 IEC-60115-1 4.8 +25/-55/+25/+125/+25°C 參照條件。 |
||
持久測試 Load Life (Endurance) |
±(1%+0.05Ω) | JIS-C-5201-1 4.25 IEC-60115-1 4.25.1 RCWV, 70°C, 最大工作電壓 1000 小時,1.5 小時 “開” 和 0.5 小時 “關”。 |
||
耐溼 (穩定狀況下) Humidity (Steady State) Damp Heat with Load |
±(0.5%+0.05Ω) | JIS-C-5201-1 4.24 IEC-60115-1 4.24 40±2°C, 90~95%RH, RCWV 1.5 小時開, 0.5小時關, 共 1000 小時。 |
||
耐乾熱性 Resistance to Dry Heat |
±0.5% | JIS-C-5202-7.2 96 hours @ +155°C 無負載。 |
||
低溫測試 Low Temperature Operation |
±0.5% | JIS-C-5202-7.1 1 小時,-65°C 持續 45 分鐘 RCWV。 |
||
耐熱測試 Dry Heat | ±(0.5%+0.05Ω) | JIS-C-5201-1 4.23 IEC-60115-1 4.23.2 at +155°C for 1000 小時。 2010, 2512 尺寸: 2mm; 其它尺寸: 3mm。 |
||
彎曲強度測試 Bending Strength |
±(1%+0.05Ω) | JIS-C-5201-1 4.33 IEC-60115-1 4.33 彎曲 5 秒,2010, 2512 尺寸: 2mm,其它尺寸:3mm。 |
||
耐焊接熱測試 Resistance to Soldering Heat |
±(0.5%+0.05Ω) | JIS-C-5201-1 4.18 IEC-60115-1 4.18 260±5°C, 10±1 秒。 |
||
可焊性 Solderability | 覆蓋面最少 95% | JIS-C-5201-1 4.17 IEC-60115-1 4.17 245°C±5°C for 3 秒。 |
||
耐電壓 Voltage Proof Dielectric Withstand Voltage |
無擊穿或閃絡 | JIS-C-5201-1 4.7 IEC-60115-1 4.7 1.42 倍最大工作電壓或額定功率兩數取其低 1 分鐘。 |
||
絕緣阻抗 Insulation Resistance |
>10GΩ | JIS-C-5201-1 4.6 IEC-60115-1 4.6 最大過負載電壓 1 分鐘。 |
|
貼片電阻耐雷擊突波測試 (PWR)
|
|||
Note: | 符合 IEC 115-1 60 標準,使用 10/700μS 和 1.2/50μs 的脈衝波形測試耐脈衝片式電阻器 (PWR)。符合小於 1% 電阻值從初始值的移位的限度。 |

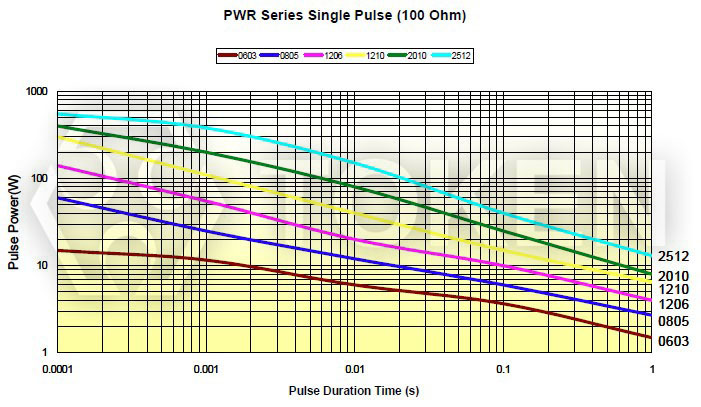

貼片電阻脈衝承受能力 (PWR)
|
||
Note: | 單脈衝圖形是50脈衝矩形施加一分鐘的結果。施加功率受限於最大允許脈衝電壓圖。符合小於 1% 電阻值從初始值的移位的限度。 |
貼片電阻連續脈衝測試 (PWR)
|
|||
Note: | 調整重複矩形脈衝平均功率,使其功率等於 (PWR) 貼片電阻器額定功率 (at 70°C),從而獲得的連續負載圖表。符合小於 1% 電阻值從初始值的移位的限度。 |
包裝數量及卷裝規格 (PWR)
|
||||||||||
品名 | 包裝數量 (KPcs) | 帶寬 | 卷軸直徑 | ΦA (mm) | ΦB (mm) | ΦC (mm) | W (mm) | T (mm) | ||
PWR03 PWR05 PWR06 PWR13 |
紙帶 |
5K | 8mm | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.2 | 9.0±0.5 | 12.5±0.5 | |
10K | 8mm | 10 inch | 254±1 | 100±0.5 | 13.0±0.2 | 9.0±0.5 | 13.5±0.5 | |||
20K | 8mm | 13 inch | 330±1 | 100±0.5 | 13.0±0.2 | 9.0±0.5 | 13.5±0.5 | |||
PWR10 PWR12 |
模壓帶 |
4K | 12mm | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.5 | 13.0±0.5 | 15.5±0.5 | |
8K | 12mm | 10 inch | 250±1 | 62±0.5 | 13.0±0.2 | 12.5±0.5 | 16.5±0.5 |
紙帶規格 (PWR)
|
|||||||||||
品名 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | T (mm) | |
PWR03 | 1.10±0.10 | 1.90±0.1 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.70±0.1 | |
PWR05 | 1.60±0.10 | 2.40±0.2 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.1 | |
PWR06 | 1.90±0.10 | 3.50±0.2 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.1 | |
PWR13 | 2.90±0.10 | 3.50±0.2 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.1 |
模壓帶規格 (PWR)
|
|||||||||||
品名 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | T (mm) | |
PWR10 | 2.8±0.10 | 5.5±0.10 | 12.0±0.3 | 1.75±0.1 | 5.5±0.05 | 4.00±0.10 | 4.00±0.1 | 2.00±0.05 | 1.50+0.1, -0 | 1.2+0 | |
PWR12 | 3.5±0.10 | 6.7±0.10 | 12.0±0.3 | 1.75±0.1 | 5.5±0.05 | 4.00±0.10 | 4.00±0.1 | 2.00±0.05 | 1.50+0.1, -0 | 1.2+0 |
耐沖擊脈衝片式電阻器 (PWR) 應用與焊接說明
當今的電子裝置正變得越來越小型化,需要保護的現代電子敏感系統需求增長快速,特別是對電子元器件脈衝承受能力的要求。
德鍵電子研發設計了 (PWR) 系列耐沖擊脈衝片式電阻器,以滿足這一市場需求。 (PWR) 貼片電阻系列採用高純度的芯片,最佳的电阻墨印,精确控制製程,以提高其電氣特性及性能用途。
應用說明:
- 從電信應用線路保護到耐浪湧電阻器在斷電器的使用。典型的電信和電源供應器應用的詳情如下:
- 由於直接連接到主電源線,電話線訊號常受電壓擾動廣泛範的干擾,通常常見的有持續短時間的雷擊,或持續長時間的過負載,這兩種狀況都有可能會導致許多開關設備損壞。 針對瞬間高電壓變化的電路保護需求也就相應而生。這兩種故障可細分為一級保護,二級保護。
- 一級保護,主要處理高瞬間電壓擊脈,通常位於交換器(機)之內。
- 二級保護,通常內置於被保護設備之內,用來限制電流和電壓。
- 限制電壓防止損壞設備和觸電的危險,限制電流防止損壞接線。
- 要確定 (PWR) 系列貼片電阻是否適合您的應用,請參照耐雷擊突波測試浪湧性能 1.2/50μs 和 10/700μs 脈衝波形性能承受數據。
焊接說明:
- 電連接到陶瓷基片或印刷電路板,可以通過包裹式端子進行回流或波峰焊。
- 包裹式端子提供良好的浸析性能,並確保可靠的接觸。
- 由於結構堅固,(PWR) 電阻可浸入 260°C 焊料浴 30 秒。
- 這使得電阻能夠安裝在印刷電路板的一側,有引線的元器件可以安裝在另一側。
- (PWR) 電阻本身可以在最高溫度 155°C 以下操作。
- 對於電阻焊接,接頭溫度不應超過 110°C。
- 當正常功率水平在 70°C,推薦使用焊墊和線路是可以滿足此一條件的。
- 如果較小區域使用銅是可允許的。
建議焊接條件 (PWR)
|
|
|
PWR 系列 料號標示
PWR | 05 | D | TR | C1 | W | 10R0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
0805~2512 4 位範例 標示
阻值 | 100Ω | 2.2KΩ | 10KΩ | 49.9KΩ | 100KΩ | 1MΩ |
標示 | 1000 | 2201 | 1002 | 4992 | 1003 | 1004 |
0603: 3 位標示 E24 公稱值表
E24 code | 10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 |
|
標示表 E96 公稱值表
code | 02 | 03 | 04 | 06 | 07 | 08 | 09 | 10 | 11 | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
E96 | 102 | 103 | 107 | 113 | 115 | 118 | 121 | 124 | 127 | 133 | 137 | 140 | 143 | 147 | 154 | 158 | 162 | 165 | 169 | 174 | 178 | 182 | 187 |
code | 28 | 29 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 |
E96 | 191 | 196 | 205 | 210 | 215 | 221 | 226 | 232 | 237 | 243 | 249 | 255 | 261 | 267 | 274 | 280 | 287 | 294 | 301 | 309 | 316 | 324 | 332 |
code | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74 |
E96 | 340 | 348 | 357 | 365 | 374 | 383 | 392 | 402 | 412 | 422 | 432 | 442 | 453 | 464 | 475 | 487 | 499 | 511 | 523 | 536 | 549 | 562 | 576 |
code | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | ||
E96 | 590 | 604 | 619 | 634 | 649 | 665 | 681 | 698 | 715 | 732 | 768 | 787 | 806 | 825 | 845 | 866 | 887 | 909 | 931 | 953 | 976 |
乘數 E96 標示係數表
Code | A | B | C | D | E | F | X | Y |
Multiplier | 100 | 101 | 102 | 103 | 104 | 105 | 10-1 | 10-2 |
