電阻
什麼是電阻器?
電阻器是電氣組件或電子元器件,是對電流流動具有一定阻抗的元件,電阻器可以調控電路中電流和電壓的大小。
![Resistor Symbol](../../resistor/image/tw-resistor-symbol.gif)
電阻器的符號
電阻阻抗對電流的流動性會產生抑制,導致在電壓下降(壓降)。電阻器廣泛應用於電氣和電子線路設計。
電阻器可分為提供固定電阻器、可變電阻器、滑線電阻器、滑動變阻器、滑動電阻、或可調電阻器。可調電阻器通常是指變阻器,或電位器。電阻值表示單位為歐姆,符號為 Ω。
在電氣或電子電路設計中,電阻器可構建一個已知的壓降或電流-電壓的關係。 如果電路中,電流是已知(電流測量安培 A),則電阻器可用於創建一個已知的電勢差(電壓差),電勢差與電流成正比。 相反,在電路中,如果兩個節點的電壓降(電位差)是已知,則電阻器可用於創建一個已知的電流,電流與電勢差成正比。
衰減器 (Attenuator),是由兩個或兩個以上電阻器組成的網絡電阻,又稱為分壓器。
終端電阻器 (Line Terminator),是一個特殊的電阻包或電阻塊,常用於確保整體電路訊號的穩定性。
終端電阻的作用像濾波器,可消除由眾多電纜線和設備所產生的電器噪聲。
何謂歐姆定律?

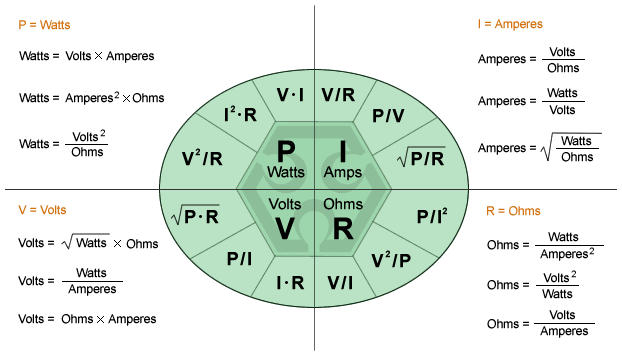

![電阻-歐母(Ω),電壓-伏特(V),電流-安培(A),功率-瓦特(W) 關係公式表](../../resistor/image/tw-ohm-law.gif)
電阻-歐母(Ω),電壓-伏特(V),電流-安培(A),功率-瓦特(W) 關係公式表
歐姆定律是一個簡單的公式,顯示阻抗,電壓,和電流流過金屬絲的關係,或其他類型的電阻材料。在數學方面,歐姆定律可以寫成:
I = V/R ,
I 電流 (Amps),
V 電壓 (Volts),
R 阻抗 (Ω).
歐姆定律也可以顯示電壓和功率之間的關係,使用公式如下:
P = V 2/R ,
P 功率 (Watts),
V 電壓 (Volts),
R 阻抗 (Ω).
電阻器類型
固定電阻器 Fixed Resistors
固定電阻器器,是指在其電阻值固定不變。
非線性電阻器 Non-Linear Resistors
非線性電阻器是電阻的阻值隨著外加電壓,溫度,和光線明顯變化。典型的非線性電阻器有:壓敏電阻,熱敏電阻,和光敏電阻。
金屬皮膜電阻器 Metal-Film Resistors
金屬膜電阻器是用鎳鉻或類似的合金真空濺鍍技術,著膜於白瓷棒表面,經過切割調試阻值,以達到最終要求的精確阻值。精密金屬膜電阻器具有廣泛的阻值範圍,公差範圍小的特性,亦可應用於金屬膜保險絲電阻器。
氧化皮膜電阻器 Metal Oxide Resistors
是由能水解的金屬鹽類溶液(如四氯化錫和三氯化銻)在熾熱的玻璃或陶瓷的表面分解覺積而成。隨著製造條件的不同,電阻器的性能也有很大差異。 這種電阻器的主要特點是耐高溫,工作溫度範圍為 +140~235°C 在短時間內可超負荷使用;電阻溫度係數為±3×10-4/°C;化學穩定性好。這種電阻器的電阻值較低,小功率電阻器的阻值不超過 100 KΩ,因此應用範圍受到限制,但可用作補充金屬膜電阻器的低阻部分。
厚膜電阻器 Thick Film Resistors
厚膜電阻主要是指採用絲網印刷技術而成的電阻。這種電阻有圓柱型,長方型,帶型,曲線型,或者是其他的形狀。通常應用在高壓,或功率型的電阻。 金屬釕系列是常用的厚膜材料,採用電阻漿料印刷燒結而成。電阻漿料包含氧化釕,有機溶劑和玻璃珠。
薄膜電阻器 Thin Film Resistors
薄膜電阻器同常採用真空蒸發,或真空濺鍍技術。薄膜的膜厚小於 10μm,通常小於 1μm。鎳鉻或氮化鉭,為薄膜電阻常見的材料。
實芯電阻器/碳晶電阻器 Carbon Composition Resistors
碳晶電阻器又稱為實芯電阻器,有機實心電阻器。有機合成碳晶電阻器是將炭黑、石墨等導電物質為填料、與有機黏合劑混合成粉狀,經專用設備熱壓後,裝入塑料殼內,其引線壓塑在電阻體內製成。 有機合成實芯電阻器的性能特點:有良好的絕緣外殼、機械強度高、可靠性好、具有較強的過負荷能力、體積小、價格低廉。
陶瓷電阻器/陶瓷阻尼電阻器 Ceramic Composition Resistors
陶瓷電阻器又稱為陶瓷阻尼電阻器,氧化鋅陶瓷線性電阻器。採用氧化鋅等無機材料製成的陶瓷體導電線性電阻體。陶瓷電阻具有瞬間吸收大功率的特點,及具有無感,耐高壓,體積小,性能穩定等特性。 常應用於中性點接地電阻,阻容吸收器,中、高頻電阻,大功率無感電阻等,具有不可替代的優越性。
碳膜電阻 Carbon Film Resistors
德鍵電子碳膜電阻CF系列是從高溫真空中分離出有機化合物之碳,緊密附著於瓷棒表面之碳膜體,而加以適當之接頭後切割調適而成,並在其表面塗上環氧樹脂密封保護之。
繞線電阻器 Wirewound Resistors
繞線電阻是用鎳鉻線或錳銅線、康銅線繞在瓷管上製成的,分固定式和可調試兩種。繞線電阻器又稱為線繞電阻器,繞線功率電阻器。 繞線電阻的特點是阻值精度極高,工作時噪聲小、穩定可靠,能承受高溫,在環境溫度 170°C 下仍能正常工作。 但它體積大、阻值較低,大多在100KΩ以下。繞線電阻通常在大功率電路中作降壓或負載等用。 另外,由於結構上的原因,其分佈電容和電感係數都比較大,少用於高頻電路中,因此,德鍵電子專門設計無感繞線電阻器來克服此缺點。
高精密電阻器 High Precision Resistors
多種精密測試儀器依靠穩定,低 TCR,高精度電阻裝置作為其電路設計的基本參考標準。
雖然有成本低的金屬薄膜,貼片,和線繞電阻器的提供所需的特點,而德鍵電子薄膜技術的獨特性表現,提供更高的穩定性,更低的TCR,更長的使用壽命。
中性接地電阻器 Neutral Grounding Resistors
中性點接地電阻常用於電路保護系統和設備。
中性點接地電阻保護電路元器件,同時限制接地故障電流,使電器電路系統可以處於保護的接受水平。
於三相電壓系統中,中性分支被參照為接地。如果跳電故障時(對地短路),短路造成的瞬間大電流,將造成電路系統和元件的損害。
通過安裝一個中性點接地電阻器,可將故障電流限制在預定的水平。
動態制動電阻器 Dynamic Braking Resistor
電機在快速停車過程中,由於慣性作用,會產生大量的再生電能,如果不及時消耗掉這部分再生電能,就會直接作用於變頻器的直流電路部分,
從而導致變頻器損害。制動電阻可以很好的解決了這個問題,並保護變頻器不受電機再生電能的危害。
制動電阻將電機快速制動過程中的再生電能直接轉化為熱能,這樣再生電能就不會反饋到電源電網絡中,不會造成電網電壓波動,從而起到了保證電源網絡的平穩運行作用。
有些機械是需要反覆制動的,如起重機械和龍門刨床等,在重複制動且制動時間較短的情況下,使用動態制動電阻器才能滿足這些需求。
功率電阻器 Power Resistors
功率電阻器是指電阻器有能力處理大功率,正如他們的名字,被設計製造成比同體積,同尺寸的電阻器,能容納更大的功率。
功率電阻器有多種款式和配置,有類似電加熱元件的非繞線型功率電阻,此類的功率電阻器需要額外的散熱裝置,才能處理特大功率所產生的熱源。
常見的散熱裝置有散熱風扇,或進入非傳導性的液體中。
功率電阻器主要設計目標是:在最小的封裝尺寸,輸出最大的功率,核心基體繞以高導熱性的電阻線。
典型的核心基體材料有:滑石,氧化鋁,氧化鈹,或硬鋁陽極氧化處理。
功率電阻器有各種形狀,例如,橢圓形,扁平,或圓柱型。通常情況下,功率電阻都整合了對流式散熱片。
可變電阻器 Variable Resistors
可變電阻器又稱為滑動式可變電阻器,滑線變阻器,電壓分配器,可調電位器等。
可變電阻器包括一個電阻軌道連接兩端,調節刷/調節桿的移動沿著軌道選扭主軸。
可變電阻器的調節電阻軌道通常為圓形。調節軌道為直線形,通常稱為滑動式可變電阻器,或滑線變阻器。
調節軌道可以是碳膜,陶瓷金屬(Cermet),或電阻線。
可變電阻器在書本及產品型錄裡,常被成為可調電位器。
變電阻主要參數為最大阻抗值,線性或對數軌道,及尺寸大小。
可變電阻可用為變阻器 (rheostat) 兩個連接端,或可調電位器三個連接端,小型的可變電阻稱為預設電阻 (Presets),常用於不再調整的小型電路設計中。
變阻器 Rheostat
變阻器是一個電子元器件,可以調電阻值。
變阻器是電位器的一種,兩個連接端而非三個連接端。有圓轉型及滑線型兩種。
可變電阻器可以改變信號發生器的特性,使燈光變暗,啟動電動機或控制它的轉速。
電阻器 (R) 相關資料說明書
繞線電阻器、通用商業電阻器、保險絲熔斷電阻器全係列說明書下載 (1,326KB)。
電阻器 (R) 說明書及相關資料說明書下載 (472KB)。
典型 RoHS 迴流焊曲線圖文說明下載 (309KB)。
通用型電阻器概述及相關說明下載 (245KB)。
選擇最佳性能電阻的具備條件下載 (284KB)。
電阻器常用詞彙及術語說明書下載 (258KB)。
通用型電阻器常用技術用語說明書下載 (434KB)。
各類型電阻器使用注意事項說明書下載 (444KB)。
電阻器引腳引線加工成型與尺寸說明書下載 (301KB)。
如何讀取電阻器的色環色碼與標稱阻值說明書下載 (260KB)。
