貼片空芯線圈電感器
平面灌膠式 (TRAM)- “SMD 平面灌膠 空芯線圈電感 - TRAM 射頻系列” 欄目分頁:
- 1. 貼片空芯線圈平面灌膠式TRAM - 產品簡介, 尺寸 & 料號標識
- 2. SMD貼片空芯線圈平面灌膠式 TRAM - 電氣特性
貼片空芯線圈(TRAM)平面灌膠式,高共振頻率及高 Q 值。
德鍵生產供應最小的平面灌膠式貼片空芯線圈,尺寸只有 (1.8 x 2.0 x 2.0 mm),功能性價比高,是取代傳統線圈最佳的選擇。此最新款的貼片空芯線圈 (TRAM),符合 RoHS 標準,並可立即全系列規格生產。此新款片式 (TRAM) 空芯線圈,厚度只有 2.0 mm,超小型化 1.8 x 2.0 mm 面積,特別合適高密度的安裝。採用微型芯線纏繞的平面灌膠結構,是高頻應用的理想選擇。
空芯線圈 (TRAM) 貼片系列,具有高自振頻率,在高頻率範圍內具有高 Q 值,及穩定的電感量。同時,低直流阻抗的設計,有利於降低功耗,損耗低,高輸出。廣泛的電感值 3.9~538 nH,方便設計人員選擇最適合的應用器件。
德鍵芯片 (TRAM) 空芯線圈主要應用在電信設備的高頻電路,包括功率放大器,天線模塊,壓控振蕩器和鋸,並在移動電話,如 GSM,CDMA,和 PDC。其他的應用包括數字電視調諧器,無線局域網和藍牙設備等。
德鍵這款新貼片空芯線圈,提供了一個完整的電感值範圍及窄細的電感偏差,使此片式電感器與高頻電路匹配,是工程人員一個很好的選擇。德鍵貼片射頻空芯線圈 (TRAM),可提供訂製設計和更嚴格的公差要求,及具體應用設計包括不同的電感值和 Q 規格。
德鍵射頻系列目錄包括:射頻線圈、貼片線圈、空芯線圈、大電流電感、鐵氧體磁珠、高頻電感和繞線電感器,提供完整貼片電感尺寸0603/0805/132 /1008/1812/2215/3730/4015/7030,感量範圍齊全,符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標誌,以充分滿足客戶及環境保護的要求。
特性:
- 高頻
- 高共振頻率及高 Q 值
- 結構性佳、使用方便
用途:
- 呼叫器、行動電話及高頻通訊類產品
- 對講機、CATV

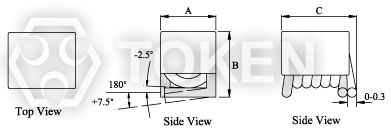

TRAM0603 TRAM0805 TRAM1008 系列 平面灌膠式 - 尺寸圖 (Unit: mm)
|
||||
型號 | A (max) | B (max) | C ± 0.2 | |
TRAM0603 | 1.80 | 2.00 | 2.00 | |
TRAM0805 | 1.80 | 2.10 | 2.85 | |
TRAM1008 | 1.90 | 2.20 | 3.20 |
TRAM2215 TRAM4015 TRAM132 系列 平面灌膠式 - 尺寸 (Unit: mm)
|
||||||
型號 | A | B | C | D | E | |
TRAM2215 | 2.2 ± 0.3 | 1.4 ± 0.2 | 1.4 ± 0.2 | 1.8 ± 0.3 | 0.9 ± 0.3 | |
TRAM4015 | 4.0 ± 0.3 | 1.4 ± 0.2 | 1.4 ± 0.2 | 3.5 ± 0.3 | 0.9 ± 0.3 | |
TRAM132 | 9.0(max) | 4.4 ± 0.3 | 4.6 ± 0.4 | 8.0 ± 0.5 | 1.3 ± 0.4 |
TRAM3730 TRAM7030 系列 平面灌膠式 - 尺寸 (Unit: mm)
|
||||||
型號 | A ± 0.3 | B ± 0.2 | C ± 0.2 | D ± 0.3 | E ± 0.2 | |
TRAM3730 | 3.30 | 2.60 | 2.70 | 2.90 | 0.70 | |
TRAM7030 | 6.30 | 3.60 | 3.70 | 5.80 | 0.70 |

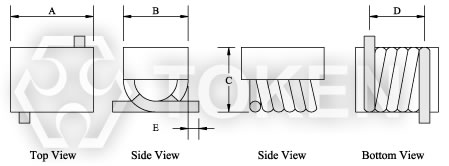

TRAM1812 系列 平面灌膠式 - 尺寸 (Unit: mm)
|
||||||
型號 | A ± 0.3 | B ± 0.2 | C ± 0.2 | D ± 0.4 | E ± 0.3 | |
TRAM1812 | 4.90 | 3.50 | 3.50 | 4.30 | 1.00 |
TRAM0603 TRAM0805 TRAM1008 系列 平面灌膠式 - 料號標識
TRAM | 1008 | - | 6N8 | K | ||||||||||||||||||||||||
1 | 2 | 3 | 4 | |||||||||||||||||||||||||
|
|
|
|
TRAM2215 TRAM4015 TRAM132 系列平面灌膠式 - 料號標識
TRAM | 2215 | - | K | ||||||||||||
1 | 2 | 3 | |||||||||||||
|
|
|
TRAM3730 TRAM7030 系列 平面灌膠式- 料號標識
TRAM | 3730 | - | A01T | ||||||||||
1 | 2 | 3 | |||||||||||
|
|
|
TRAM1812 系列 平面灌膠式 - 料號標識
TRAM | 1812 | - | 22N | K | ||||||||||||||||||
1 | 2 | 3 | 4 | |||||||||||||||||||
|
|
|
|
貼片空芯線圈電感 (TRAM) 系列 規格書
SMD 平面灌膠式空芯線圈電感器 (TRAM) 規格書下載 (453KB)。
貼片電感包裝方式及規格尺寸說明書下載 (346KB)。
片式射頻電感和扼流圈技術應用說明書下載 (283KB)。
電感線圈的選用及電感使用注意事項說明書下載 (373KB)。
薄膜電感器、貼片射頻繞線電感器、鐵氧體磁珠全系列說明書下載 (1,781KB)。
電感器說明書及相關資料下載 (660KB)。
電感線圈專業技術用語說明書下載 (619KB)。
典型 RoHS 回流焊曲線圖文說明下載 (309KB)。
貼片射頻電感器概述及相關說明下載 (260KB)。
電感色碼標識及標稱電感值說明書下載 (507KB)。
