HDMI 共模扼流圈 共模滤波器电感器
(TCPWCH-2012HD)HDMI共模滤波电感器(TCPWCH-2012HD),是抑制高共模噪音和低差模噪声信号,最佳的电感元件。
![HDMI 共模滤波器电感器 - TCPWCH-2012HD 系列](image/tcpwch-HDMI.jpg)
共模滤波器电感器
TCPWCH-2012HD HDMI 系列
HDMI 端口已经广泛应用于各种 A/V 设备,开发高清和全高清视频技术。HDMI 提供超高的传输速率,并支持热插拔及即插即用技术。根据最新的 HDMI1.4 规范,HDMI 提供的最大传输速率为 4.8 Gbps,这可以很好地满足全高清视频传输的需要。
德键电子推出了(TCPWCH-2012HD)系列低厚度共模扼流线圈。专为应用于高速差速传输系统的噪声控制部件而设计,这系列具有多种阻抗值选择,可匹配传输线阻抗与图像部件阻抗的能力。
用于控制信号波形的质量,不同的应用具有不同的标准。将组件插入这种传输线路时,会一定水平的波形质量影响 (插入损耗)。另外,作为噪声抑制元件,需要具有噪音控制效果。德键共模电感(TCPWCH-2012HD)插入损耗小,对 HDMI 波形规格的起始信号波形并没有显著影响,支持高速信号的能力。
德键(TCPWCH)系列有各种各样的选项,为全球客户提供全面的应用工程和设计支持。符合 RoHS 规范,Lead-Free 无铅标准,与 TDK、Murata、Vishay EMI 共模电感滤波器兼容。
下载 PDF 版本: HDMI 共模扼流圈 共模滤波器电感器 (TCPWCH-2012HD)。
如何选择 HDMI 共模电感器:
- 根据在哪个频率点产生的噪声源,来选择最合适阻抗来匹配组件,并考虑成本和空间。
- 在某些情况下,贴片共模电感器与具有大电容 ESD 保护器件同时使用,可能会导致信号质量不符合规定。
- 组件阻抗不匹配 HDMI 信号线的情况下,信号质量可能变差。
- 有些新规格与 HDMI 信号线波形的兼容尚待确认,请联系我们获取最新信息。
特性用途:
- 抑制高速差分信号线的噪声。
- 薄型绕组芯片结构,标准 0805 尺寸。
- 最佳EMI抑制效果,影响最小的 HDMI 信号波形。

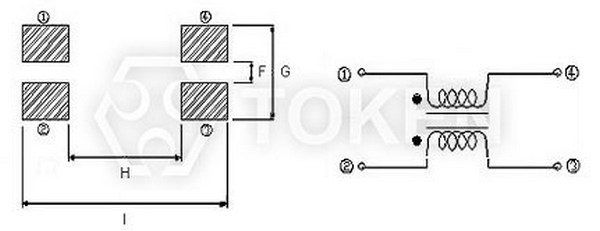

结构尺寸图及规格 (TCPWCH-2012HD)
|
|||||||||||
型号 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||
TCPWCH-2012HD (0805) |
2.00±0.20( 0.079±0.008) |
1.2±0.20 (0.047±0.008) |
1.2±0.20 (0.047±0.008) |
0.45 (0.018) |
0.40 (0.016) |
0.40 (0.016) |
1.20 (0.047) |
0.80 (0.031) |
2.60 (0.102) |
电气特性规格 - (TCPWCH-2012HD) HDMI 设计
产品料号 | 阻抗 (Ω) | 公差 (±)% | 测试频率 (MHz) | 直流阻抗 (Ω) Max. |
定格电流 (mA) Max. |
TCPWCH-2012HD-400TR | 40 | 25% | 100 | 0.25 | 400 |
TCPWCH-2012HD-670TR | 67 | 25% | 100 | 0.25 | 400 |
TCPWCH-2012HD-900TR | 90 | 25% | 100 | 0.30 | 400 |
TCPWCH-2012HD-121TR | 120 | 25% | 100 | 0.30 | 370 |

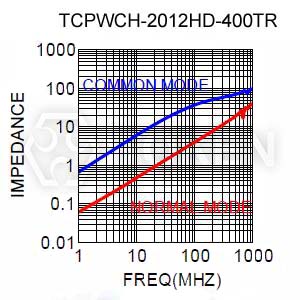

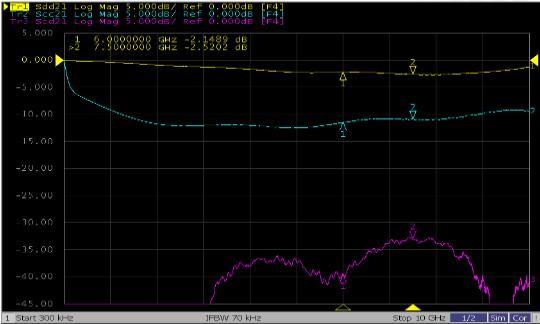

电气特性曲线图 (TCPWCH-2012HD-400TR)
1.TDR Impedance Curve (For HDMI) | 2.Insertion Loss Curve (For HDMI) |
![]() |
![]() |

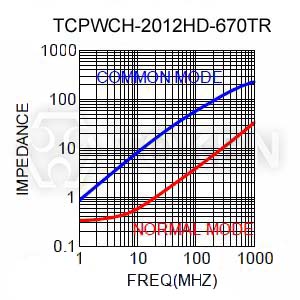

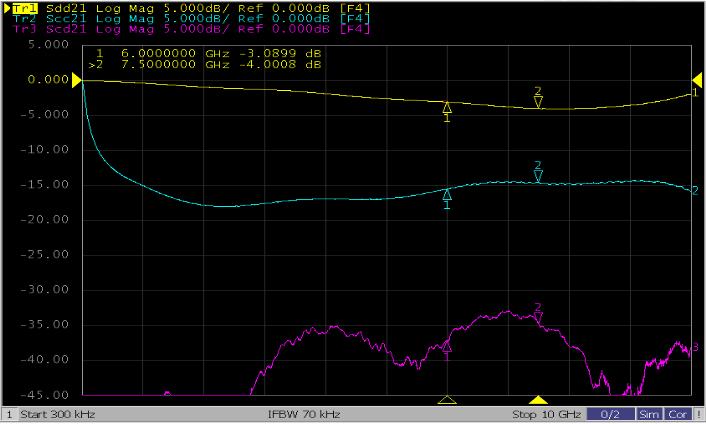

电气特性曲线图 (TCPWCH-2012HD-670TR)
1.TDR Impedance Curve (For HDMI) | 2.Insertion Loss Curve (For HDMI) |
![]() |
![]() |

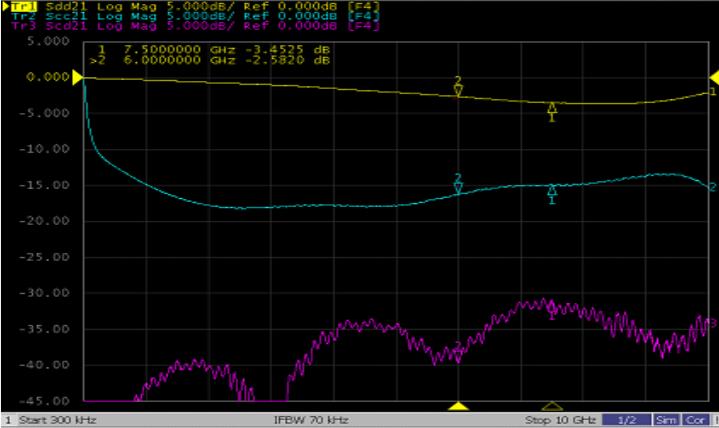

电气特性曲线图 (TCPWCH-2012HD-900TR)
1.TDR Impedance Curve (For HDMI) | 2.Insertion Loss Curve (For HDMI) |
![]() |
![]() |

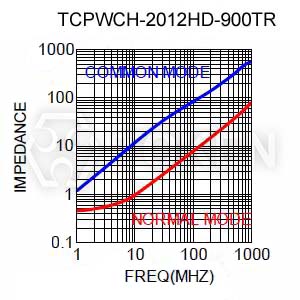

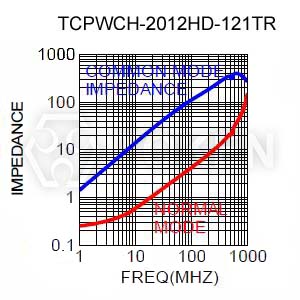

电气特性曲线图 (TCPWCH-2012HD-121TR)
1.TDR Impedance Curve (For HDMI) | 2.Insertion Loss Curve (For HDMI) |
![]() |
![]() |
料号标识 (TCPWCH)
TCPWC | H | - | 2012 | HD | - | 400 | TR | ||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
