贴片平衡-不平衡变压器 巴伦变压器
(TCB5F) 用于混频器
![贴片巴伦变压器用于混频器 - TCB5F 系列](image/smd-coils-1.jpg)
贴片巴伦变压器用于混频器 - TCB5F 系列
德键电子采用最新的绕线专业知识,实现耦合布线一致性的最佳化,是在开发的表面贴装巴伦中,最具成本效益的产品之一。为了便于直接安装在 PCB 上,巴伦变压器 (TCB5F) 选用底部端子设计。广泛应用于台式电脑,电视机等大型装置。适用于宽带变压器,晶体管,STB,双平衡混频器,有线调制解调器的混频器,和阻抗转换。
平衡-不平衡变压器即 Balance-Unbalance,英文将其合并缩写成一个新词 Balun,音译为巴伦,平衡不平衡巴伦 (Balun) 是变换器的一种。巴伦变压器 (Balun Transformer) 是一对端子由单端传输平衡的装置,电流的大小相等,方向相反,如半波振子天线,双绞电缆线,推挽电路等。另一对端子变换为差分传输不平衡,一侧连接到电气接地,另一侧承载信号,如同轴电缆,线微带线等。射频变压器广泛应用于低功率电子电路中,以实现阻抗匹配最大功率传输,用于升压或降压,并且用于隔离两个电路的直流保持交流连续性。也用于共模抑制和平衡-不平衡变压器。
德键推出了表面贴装射频巴伦变压器 (射频平衡变压器) 用于混频器,具有 6.9 x 6.9 mm 坚固尺寸,具有电器特性 300 μiac 及 230 μiac 电导率两种选择,高频杂讯抑制,讯号不衰减,体积小、使用方便。适用于地面数字广播小型设备,调谐天线输入中的不平衡平衡信号之间进行转换电路。
德键 (TCB5F) 共模变压器主要用于最大功率传输及阻抗匹配,符合 RoHS 规范,Lead-Free 无铅标准,与 Murata 巴伦变压器兼容,为全球客户提供全面的应用工程和设计支持。
下载 PDF 版本: 贴片平衡-不平衡变压器 巴伦变压器 (TCB5F) 用于混频器。
特性:
- 使用双线配对绕组可实现高均匀性。
- 提供卷装或带装包装方式,适用于 SMT 自动表面安装。
用途:
- 多频变压器、平衡-不平衡变压器。
- 双平衡调音装置、阻抗变压器。
- 数字机顶盒 BALUN 混频变压器。
- 有线电视猫 Modem,BALUN 混频变压器。

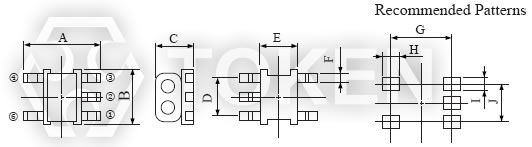

结构图及规格尺寸 (TCB5F) 单位:mm
![(TCB5F) 尺寸图](image/tcb5f-3.jpg) 贴片巴伦变压器 (TCB5F) 尺寸图
|
|
型号 |
A (max) |
B (max) |
C (max) |
D |
E |
F |
G |
H |
I |
J |
TCB5F |
6.9 |
6.9 |
4.4 |
4.0 |
3.8 |
0.6 |
5.7 |
1.7 |
1.2 |
4.0 |
注: 可依客户特殊需求设计
>电气特性 (TCB5F - 458DB)
产品料号 |
圈 数 1-6=2-4=2-6=3-4 |
μiac |
TCB5F - 458DB1614 |
2 1/2 T |
300 |
TCB5F - 458DB1615 |
3 1/2 T |
300 |
TCB5F - 458DB1616 |
4 1/2 T |
300 |
测试电路 (TCB5F - 458DB)
![(TCB5F - 458DB) 测试电路](image/tcb5f-4.jpg) (TCB5F - 458DB) 测试电路
|
|

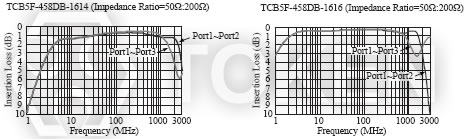

代表特性图 (TCB5F - 458DB)
![(TCB5F - 458DB) 代表特性图](image/tcb5f-5.jpg) (TCB5F - 458DB) 代表特性图
|
|
电气特性 (TCB5F - 458PT)
产品料号 |
圈 数 1-2=2-3=4-6 |
μiac |
TCB5F - 458PT1619 |
2 T |
300 |
TCB5F - 458PT1586 |
3 T |
230 |
TCB5F - 458PT1587 |
4 T |
230 |
TCB5F - 458PT1565 |
5 T |
230 |
测试电路 (TCB5F - 458PT)
![(TCB5F - 458PT) 测试电路](image/tcb5f-6.jpg) (TCB5F - 458PT) 测试电路
|
|

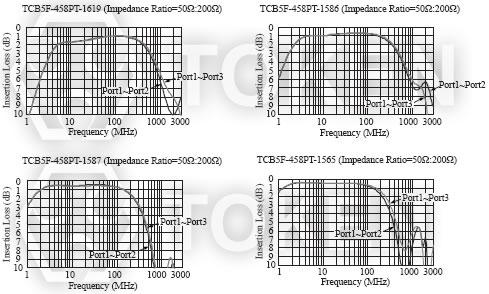

代表特性图 (TCB5F - 458PT)
![(TCB5F - 458PT) 代表特性图](image/tcb5f-7.jpg) (TCB5F - 458PT) 代表特性图
|
|
料号标识 (TCB5F)
TCB5F |
- |
458DB1614 |
1 | | 2 |
|
|
型号 |
458DB1614 |
Frequency mixer 用于混频器 |
458DB1615 |
Frequency mixer 用于混频器 |
458PT1619 |
Frequency mixer 用于混频器 |
458PT1586 |
Frequency mixer 用于混频器 |
|
