贴片射频巴伦变压器 共模变压器
(TCB4F) 用于混频器
![射频巴伦变压器用于混频器 - TCB4F 系列](image/smd-coils-1.jpg)
射频巴伦变压器用于混频器 - TCB4F 系列
平衡不平衡巴伦 (Balun) 是变压器的一种。巴伦变压器 (Balun Transformer) 是一对端子平衡的装置,电流的大小相等,方向相反,如双绞电缆线。另一对端子不平衡,一侧连接到电气接地,另一侧承载信号,如同轴电缆线。射频变压器广泛应用于低功率电子电路中,以实现阻抗匹配最大功率传输,用于升压或降压,并且用于隔离两个电路的直流保持交流连续性。也用于共模抑制和平衡-不平衡变压器。
RF 变压器由两个由相互磁场连接的绕组组成。当一个绕组初级线圈施加交流电压时,通量产生变化,通量的幅度取决于施加的电压和绕组匝数。交互通量联系次级绕组产生电压,电压幅度取决于次级绕组的匝数。通过设计初级和次级绕组的匝数,可以取得所需的升压或降压电压比。简单地使用空间距离完成相互耦合,加上使用铁芯可获得更大有效的通量,或采用铁磁性材料具有更高的渗透性。
德键电子推出了贴片射频巴伦变压器(射频平衡变压器),具有 3.8 x 4.4 mm 紧凑尺寸,用于地面数字广播小型设备,调谐天线输入中的不平衡平衡信号之间进行转换电路。采用先进的绕组技术,使用双线配对或/和三线绕组可实现高均匀性,通过缠绕优质铁氧体磁芯制成,底座针脚经过末端处理,可直接安装在 PCB 上。适用于双平衡混频器,宽带变压器,晶体管,阻抗转换,STB 和有线调制解调器的混频器。广泛应用于电视机,台式电脑等大型装置。
德键 (TCB4F) 共模变压器主要设计用于实现阻抗匹配及最大功率传输,符合 RoHS 规范,Lead-Free 无铅标准,与 Murata 巴伦变压器兼容,为全球客户提供全面的应用工程和设计支持。
下载 PDF 版本: 贴片射频巴伦变压器 共模变压器 (TCB4F) 用于混频器。
特性:
- 使用双线配对或/和三线绕组可实现高均匀性
- 提供卷装或带装包装方式,适用于 SMT 自动表面安装
用途:
- 双平衡调音装置、多频变压器、阻抗变压器、平衡-不平衡变压器
- 数字机顶盒 BALUN 混频变压器、有线电视猫 Modem,BALUN 混频变压器

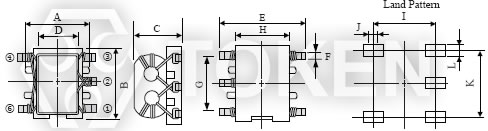

结构图及规格尺寸 (TCB4F) 单位:mm
![贴片共模电感器 (TCB4F) 尺寸图](image/tcb4f-2.jpg) 贴片共模变压器 (TCB4F) 尺寸图
|
|
型号 |
A |
B (max) |
C (max) |
D |
E (max) |
F |
G |
H |
I |
J |
K |
L |
TCB4F |
3.8 |
4.4 |
3.2 |
2.0 |
5.5 |
0.45 |
3.0 |
2.7 |
4.4 |
1.3 |
3.0 |
1.0 |
注: 可依客户特殊需求设计
电气特性 (TCB4F - 617DB)
产品料号 |
圈 数 1-6=2-4=2-6=3-4 |
μiac |
TCB4F - 617DB1673 |
2 1/2 T |
300 |
TCB4F - 617DB1674 |
3 1/2 T |
300 |
TCB4F - 617DB1675 |
4 1/2 T |
300 |
TCB4F - 617DB1714 |
5 1/2 T |
300 |

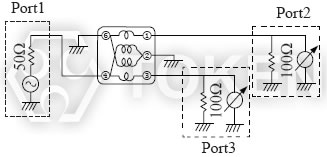

测试电路 (TCB4F - 617DB)
![(TCB4F - 617DB) 测试电路](image/tcb4f-3.jpg) (TCB4F - 617DB) 测试电路
|
|

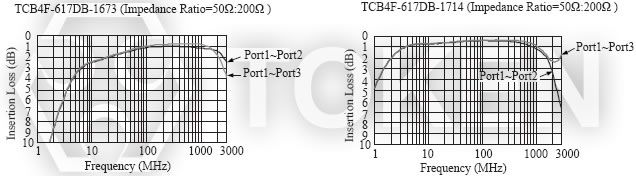

贴片共模电感器 (TCB4F - 617DB) 代表特性图
![(TCB4F - 617DB) 代表特性图](image/tcb4f-4.jpg) (TCB4F - 617DB) 代表特性图
|
|
电气特性 (TCB4F - 617DB)
产品料号 |
圈 数 |
μiac |
TCB4F - 617DB1653 |
2 1/2 T |
300 |
TCB4F - 617DB1654 |
3 1/2 T |
300 |
TCB4F - 617DB1655 |
4 1/2 T |
300 |
TCB4F - 617DB1724 |
5 1/2 T |
300 |
测试电路 (TCB4F - 617DB)
![(TCB4F - 617DB) 测试电路](image/tcb4f-7.jpg) (TCB4F - 617DB) 测试电路
|
|

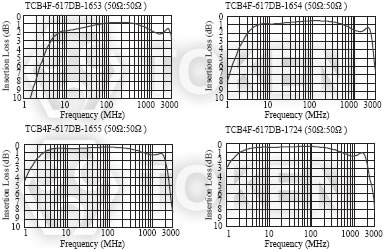

贴片共模电感器(TCB4F - 617DB) 代表特性图
![(TCB4F - 617DB) 代表特性图](image/tcb4f-8.jpg) (TCB4F - 617DB) 代表特性图
|
|
电气特性 (TCB4F - 617DB)
产品料号 |
圈 数 |
μiac |
TCB4F - 617DB1643 |
2 1/2 T |
1500 |
TCB4F - 617DB1644 |
3 1/2 T |
1500 |
TCB4F - 617DB1645 |
4 1/2 T |
1500 |
TCB4F - 617DB1646 |
5 1/2 T |
1500 |
电气特性 (TCB4F - 617DB)
![(TCB4F - 617DB) 测试电路](image/tcb4f-9.jpg) (TCB4F - 617DB) 测试电路
|
|
代表特性图 (TCB4F - 617DB)
![(TCB4F - 617DB) 代表特性图](image/tcb4f-10.jpg) (TCB4F - 617DB) 代表特性图
|
|
电气特性 (TCB4F - 617PT)
产品料号 |
圈 数 1-2=2-3=4-6 |
μiac |
TCB4F - 617PT1667 |
2T |
300 |
TCB4F - 617PT1669 |
3T |
300 |
TCB4F - 617PT1699 |
4T |
300 |
TCB4F - 617PT1664 |
5T |
300 |
测试电路 (TCB4F - 617PT)
![(TCB4F - 617PT) 测试电路](image/tcb4f-5.jpg) (TCB4F - 617PT) 测试电路
|
|
贴片共模电感器 (TCB4F - 617PT) 代表特性图
![(TCB4F - 617PT) 代表特性图](image/tcb4f-6.jpg) (TCB4F - 617PT) 代表特性图
|
|
料号标识 (TCB4F)
TCB4F |
- |
617DB1673 |
1 | | 2 |
|
|
型号 |
617DB1673 |
Frequency mixer 混频器 |
617PT1667 |
Frequency mixer 混频器 |
617DB1653 |
Balun Transformers 巴伦变压器 |
617DB1643 |
Balun Transformers 巴伦变压器 |
|
