貼片合金薄膜電阻器
(TCS)合金貼片薄膜電阻器 (TCS),使電流檢測更明確、更精準。
德鍵貼片功率型 TCS 系列,超低阻值電流感測薄膜電阻器,具有薄膜電阻均勻厚度的特點,及鎳鉻合金電阻的超低阻值的特性 (50m-1)Ω,為無感(低感),採用高純度的鋁基片設計,提高散熱性。適用於高功率及高電流的電源供應器,電路板的電路偵測,具有高穩定性,低溫度系數,散熱性佳等特性,是高端電流採樣﹑取樣的首選。
德鍵電子提供完整毫歐貼片電阻尺寸 TCS0402﹑TCS0603﹑TCS0805﹑TCS1206﹑TCS2010﹑TCS2512,阻值範圍齊全,並提供電流感測/採樣/取樣電阻系列產品目錄下載。可依客戶的需求製造,若需特殊規格型式,請與德鍵電子業務聯系。
小型化的趨勢,對便攜式和手持式電子設備,增加了對超小型化電流感應電阻器的需求。針對此需求,德鍵電子生產的 TCS 低阻值貼片系列,使用薄膜的結構,使他們能夠實現精密電阻容差,小型化,低噪音,和長期穩定性。
德鍵片式精密電阻 TCS 採用鎳鉻合金、薄膜陶瓷晶片,使溫度係數低至 ±50PPM/°C 和緊密公差精度為 ±0.5%,大大提昇產品的穩定性及長期的使用壽命。
德鍵的片式 TCS 電阻具有優異的穩定性在高頻率產品應用中,並適合在高電壓運行,提供更多小型化尺寸以供選擇 0402, 0603, 0402, 0805, 1206, 2010, 和 2512。全範圍的阻值從 50mΩ 到 1Ω。這 TCS 低值電阻器件,特別適合用於汽車引擎管理單元作為電流感應分流電阻。
德鍵 TCS 分流電阻系列完全符合 RoHS 標準,依產品尺寸大小,提供每卷 4Kpc,5Kpcs,10Kpcs 標準的卷盤包裝,方便使用於自動裝配工藝。
下載 PDF 版本: 貼片合金薄膜電阻器 (TCS)。
特性 :
- 薄膜工藝。
- 阻值範圍從 50mΩ 到 1Ω。
- 公差精度從 ±1% 到 ±0.5%。
- 絕佳的低溫度係數從 ±200 PPM/°C 到 ±50PPM/°C。
- 採用高純度鋁材,具有極高的散熱性。
- 符合 RoHS 標準與無鉛電極銲端。
應用 :
- 磁盤驅動器,開關電源。
- 過電流保護的音頻應用。
- 電壓調節模塊(VRM)。
- 便攜式設備(PDA,手機)。
- DC-DC 轉換器,電池,充電器,適配器。
- 汽車發動機控制,電源管理應用。

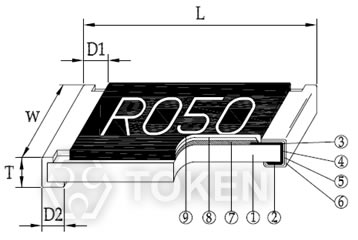

結構 & 尺寸 (單位: mm) (TCS)
![]() 貼片薄膜結構尺寸 |
① | 氧化鋁基板 | ④ | 邊緣電極 | ⑦ | 電阻層 |
② | 底電極 | ⑤ | 阻隔層 | ⑧ | 外塗層 | |
③ | 頂部電極 | ⑥ | 外部電極 | ⑨ | 標識 | |
|
規格 | L (單位: mm) | W (單位: mm) | T (單位: mm) | D1 (單位: mm) | D2 (單位: mm) | 重量(g)/1000pcs |
TCS02 (0402) | 1.00±0.05 | 0.50±0.05 | 0.32±0.10 | 0.25±0.10 | 0.20±0.10 | 0.56 |
TCS03 (0603) | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 3.1 |
TCS05 (0805) | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.30±0.20 | 0.40±0.25 | 5.6 |
TCS06 (1206) | 3.05±0.15 | 1.55±0.15 | 0.55±0.10 | 0.50±0.30 | 0.40±0.25 | 12.3 |
TCS10 (2010) | 5.00±0.20 | 2.45±0.15 | 0.60±0.15 | 0.60±0.30 | 0.50±0.25 | 26.7 |
TCS12 (2512) | 6.35±0.20 | 3.15±0.15 | 0.60±0.10 | 0.60±0.30 | 0.55±0.25 | 49.6 |
標準型-電氣特性 (TCS)
規格 | 額定功率 at 70°C | 阻值公差 | 阻值範圍 | 溫度系數 | 操作溫度範圍 |
TCS02 (0402) | 1/16W | ±0.5%, ±1.0% | 500mΩ~1000mΩ | ±100PPM/°C ±50PPM/°C |
-55 ~ +155°C |
TCS03 (0603) | 1/10W | ±0.5%, ±1.0% | 200mΩ~300mΩ 301mΩ~1000mΩ |
±100PPM/°C ±50PPM/°C |
|
TCS05 (0805) | 1/8W | ||||
TCS06 (1206) | 1/4W | ±1.0% | 50mΩ~100mΩ | ±200PPM/°C ±100PPM/°C ±50PPM/°C |
|
±0.5%,±1.0% | 101mΩ~300mΩ 301mΩ~1000mΩ |
||||
TCS10 (2010) | 3/4W | ±0.5%,±1.0% | 50mΩ~100mΩ 101mΩ~300mΩ 301mΩ~1000mΩ |
±200PPM/°C ±100PPM/°C ±50PPM/°C |
|
TCS12 (2512) | 1W |
高功率型-電氣特性 (TCS)
規格 | 額定功率 at 70°C | 阻值公差 | 阻值範圍 | 溫度系數 | 操作溫度範圍 |
TCS12 (2512) | 3W | ±0.5%, ±1.0% | 100mΩ~1000mΩ | ±100PPM/°C | -55 ~ +155°C |
德鍵電子可以依客戶的需求的規格製造生產。如需更多的資訊,請與德鍵業務部接洽。
降額曲線 (TCS)
|
焊盤建議 (TCS)
|
||||
規格 | A (mm) | B (mm) | C (mm) | |
TCS02 | 0.50 | 0.50 | 0.60±0.2 | |
TCS03 | 0.80 | 1.00 | 0.90±0.2 | |
TCS05 | 1.00 | 1.00 | 1.35±0.2 | |
TCS06 | 2.00 | 1.15 | 1.70±0.2 | |
TCS10 | 3.60 | 1.40 | 2.50±0.2 | |
TCS12 | 4.90 | 1.60 | 3.10±0.2 |
環境測試條件 (TCS)
項目 | 規格標準 | 測試條件 |
溫度系數 (TCR) | As Spec | MIL-STD-202F Method 304 +25/-55/+25/+125/+25°C。 |
短時間過負載 (Short Time Overload) | ±1% | JIS-C-5202-5.5 RCWV*2.5 or 最大過負荷電壓 5 seconds。 |
絕緣耐電壓 (Dielectric Withstand Voltage) | by Type | MIL-STD-202F Method 301 施以最大過負荷電壓 l 分鍾。 |
絕緣性 (Insulation Resistance) | >1000MΩ | MIL-STD-202F Method 302 施以 100VDC for 1 分鍾。 |
耐熱性 Thermal Shock | ±0.5% | MIL-STD-202F Method 107G -55°C~150°C, 100次循環。 |
負載壽命 (Load Life or Endurance) | ±1% | MIL-STD-202F Method 108A 70±2°C, RCWV, 70°C, 1.5 小時開 ,0.5 小時關 1000小時。 |
耐濕性 (Humidity) | ±0.5% | MIL-STD-202F Method 103B 40°C, 90~95%RH, RCWV 1.5 小時開,0.5 小時關, 1000小時。 |
耐低溫性 (Low Temperature Operation) | ±0.5% | JIS-C-5202-7.1 1hour, -65°C 加以 45 分鍾的 RCWV。 |
彎曲強度 (Bending Strength) | As Spec | JIS-C-5202-6.1.4 以 3mm 翹曲 10 秒鍾。 |
焊接性 (Solderability) | 95%min 覆蓋 | MIL-STD-202F Method 208H 245°C±5°C, 3 秒鍾。 |
耐焊溫度 (Resistance to Soldering Heat) | ±0.5% | MIL-STD-202F Method 210E 260±5°C, 10±1 秒鍾。 |
|

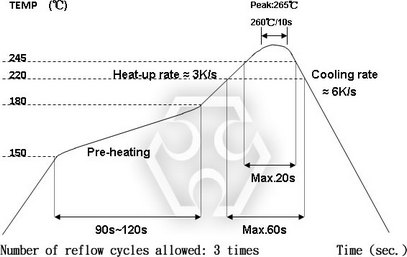

回流焊 (TCS)
|
包裝數量 & 捲盤規格 (TCS)
|
||||||||
規格 | ΦA | ΦB | ΦC | W | T | 紙帶 (EA) | 模壓帶 (EA) | |
TCS02 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 10,000Pcs | - | |
TCS03 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000Pcs | - | |
TCS05 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000Pcs | - | |
TCS06 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000Pcs | - | |
TCS10 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000Pcs | |
TCS12 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000Pcs |

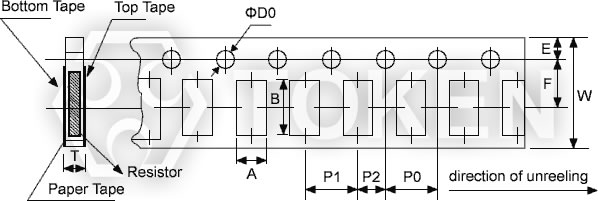

紙帶規格 (TCS)
|
|||||||||||
|
|||||||||||
規格 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |
TCS02 | 0.70±0.05 | 1.16±0.05 | 8.00±0.10 | 1.75±0.05 | 3.50±0.05 | 4.00±0.10 | 2.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.40±0.03 | |
TCS03 | 1.10±0.05 | 1.90±0.05 | 8.00±0.10 | 1.75±0.05 | 3.50±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.60±0.03 | |
TCS05 | 1.60±0.05 | 2.37±0.05 | 8.00±0.10 | 1.75±0.05 | 3.50±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.75±0.05 | |
TCS06 | 2.00±0.05 | 3.55±0.05 | 8.00±0.10 | 1.75±0.05 | 3.50±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.75±0.05 |
|

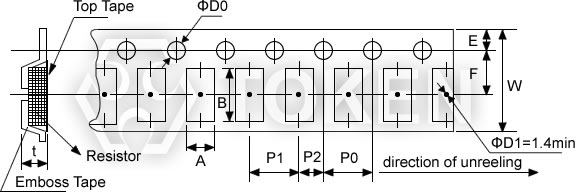

模壓帶規格 (TCS)
|
|||||||||||
規格 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |
TCS10 | 2.85±0.10 | 5.45±0.10 | 12.0±0.10 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.00±0.20 | |
TCS12 | 3.40±0.10 | 6.65±0.10 | 12.0±0.10 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.00±0.20 |
料號標識 (TCS)
TCS | 02 | D | TR | E | 1R00 | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
3 位數標示 0603 (TCS)
阻值 | 1Ω | 0.1Ω | 0.15Ω | 0.01Ω | 0.101Ω | 0.035Ω |
Codes | 1R0 | R10 | R15 | R01 | 101 | 035 |
4 位數標示 (0805~2512) (TCS)
阻值 | 1Ω | 0.1Ω | 0.05Ω | 0.015Ω | 0.01Ω | 0.39Ω |
Codes | 1R00 | R100 | R050 | R015 | R010 | R390 |
